PROFIBUS SCHNITTSTELLE

Die Verbindung zwischen dem GICAM-Gerät und der Profibus-Schnittstelle erfolgt über den Klemmenblockabstand 5,08 mm (Rs232 / 485-kompatibel), die Verbindung mit der Profibus-Leitung erfolgt über den 9-poligen Sub-D-Stecker.


Zoom Zur Vergrößerung auf das Bild klicken

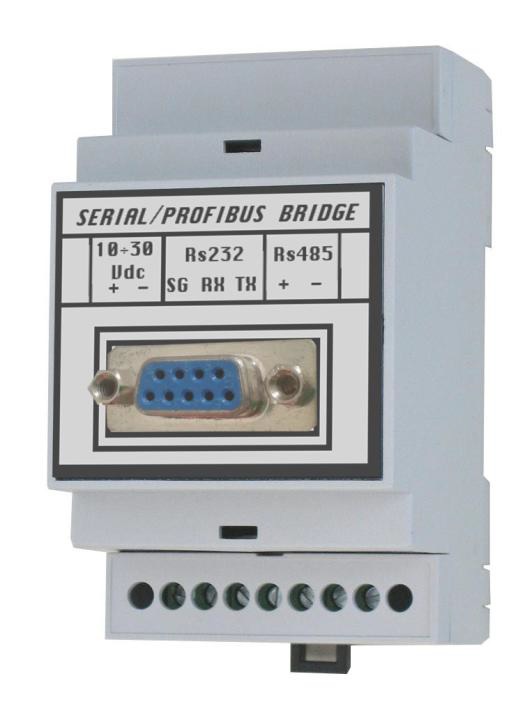

Wandler Profibus

Technische Spezifikationen

Stromversorgung10 – 30 V Gleichstrom ± 15%
Stromaufnahme max2 W (maximal 80 mA bei 24 VDC)
IsolierungKlasse II
InstallationskategorieKategorie II
Betriebstemperatur-10 / +50 °C (14 / 122 °F) Maximal 85% nicht kondensierend
Lagertemperatur-20 / +60°C (-4 / +140°F)
Außenmaße55 x 90 x 58 mm / 2.2 x 3.5 x 2.3 in (l x h x p)
MontageAuf OMEGA Leiste
GehäusematerialSelbstlöschender Noryl (UL 94 V0)
AnschlüsseSchraubklemmen & DSUB 9 Polig
NormkonformEN61000-6-2, EN61000-6-3, EN61010-1
Die vollstndigen und aktuellsten technischen Spezifikationen finden Sie in dem technischen Datenblatt welches hier heruntergeladen werden kann:
PDF-Datenblatt herunterladen

Anschlüsse

Typ
LängeND
1+ 10 ÷ 30 Vdc
2GND
3RS232 SG
4RS232 RX
5RS232 TX
6RS485 +
7RS485 -
Anschlsse Wandler Profibus

MOUNTING OF THE LOAD CELL

General precautions to be followed in the installation and assembly of load cells:

  • Follow the direction of application of force on the load cell
  • Do not exceed the limits of the temperature as indicated in the data sheet
  • Do not remove labels from the load cell
  • Adequately protect the cables with sleeves or channels
  • Carry out on each load cell a ground connection with suitable cable, shunt on mounting accessories
  • Do not carry out any welding on the mechanical structure after mounting the load cell
  • Avoid or reduce to a minimum level any mechanical constraints between the rigid structure and the weighing structure to avoid error in weighing and return to zero
  • In case of vibration or dynamic loads product the load cells with puffers / shock absorbers
  • Protect load cell from any dust accumulation with any appropriate means
