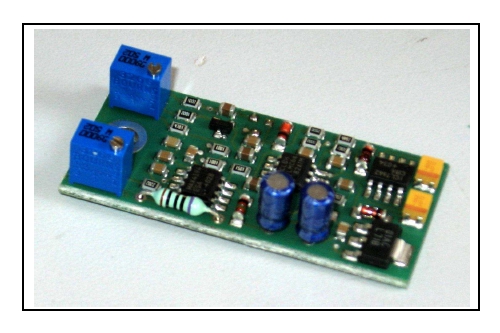

Karte für Wägezelle S215


Zoom Zur Vergrößerung auf das Bild klicken

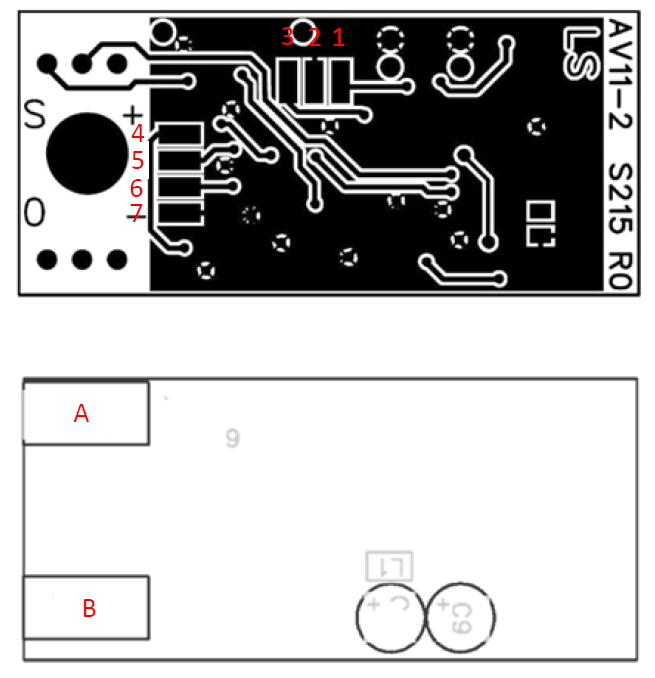

Wandler S215 -5 +5 Volt Wandler S215 -5 +5 Volt Schema

Technische Spezifikationen

Stromversorgung Karte24 V Gleichstrom ± 15 %
Stromversorgung Zelle4 V Gleichstrom pro Zelle (1 Zelle mit 350 Ω oder 700 Ω) gegen Kurzschluss geschützt
Stromaufnahme0,6 W mit Wägezelle da 350 Ω
Ausgang0 bis +5V (-5/+5V) mit Last ≥ 2 kW
EingangssempfindlichkeitStandard 2 mV/V, 1mV/V R3: 50 Ω
Abmessungen45mm x 20.5mm x 10mm
AnschlüsseLötdrähte
ZellenanschlussMit 4 Drähten
Lagerstemperatur- 10 °C / + 50 °C (14 °F / 122 °F)
Betriebstemperatur- 20 °C / + 60 °C (- 4 °F / 140 °F)
Linearität0.02%
Temperaturstabilität30 ppm/°C
Nullpunkteinstellung± 10 % des Skalenendwertes durch Multiturn-Potentiometer
Gain-Einstellung± 10 % des Skalenendwertes durch Multiturn-Potentiometer
Analogfilter100 Hz
Die vollstndigen und aktuellsten technischen Spezifikationen finden Sie in dem technischen Datenblatt welches hier heruntergeladen werden kann:
PDF-Datenblatt herunterladen

MOUNTING OF THE LOAD CELL

General precautions to be followed in the installation and assembly of load cells:

  • Follow the direction of application of force on the load cell
  • Do not exceed the limits of the temperature as indicated in the data sheet
  • Do not remove labels from the load cell
  • Adequately protect the cables with sleeves or channels
  • Carry out on each load cell a ground connection with suitable cable, shunt on mounting accessories
  • Do not carry out any welding on the mechanical structure after mounting the load cell
  • Avoid or reduce to a minimum level any mechanical constraints between the rigid structure and the weighing structure to avoid error in weighing and return to zero
  • In case of vibration or dynamic loads product the load cells with puffers / shock absorbers
  • Protect load cell from any dust accumulation with any appropriate means
