Anzeige Laptop mit Peak-Funktion. Batteriebetrieben, wiederaufladbare vom Netz. Im robusten ABS-Gehäuse eingesetzt, die Schwimmer und stoßfest mit luft- und Steckdose.

Bedienungsanleitung herunterladen


Zoom Zur Vergrößerung auf das Bild klicken

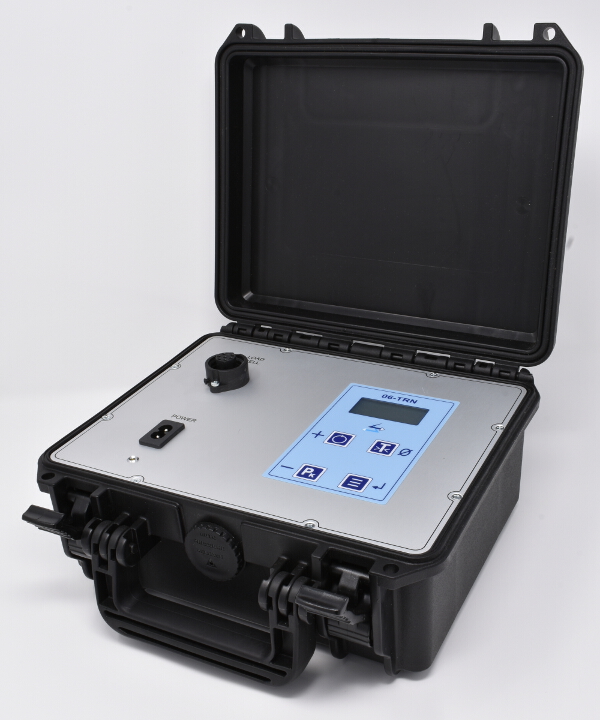

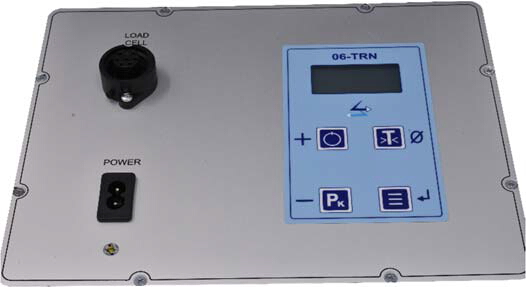

Anzeigegeräte 06-TRN Anzeigegeräte 06-TRN Schema Anzeigegeräte 06-TRN Montaggio

Technische Spezifikationen

Stromversorgung3.6V
Stromaufnahme max40 mA
Betriebstemperatur0 °C / + 50 °C - 32 °F / 122 °F (Feuchte max 85% nicht kondensierend)
Lagertemperatur-20 / +50°C (-4 / +122°F)
DisplayFlüssigkristalle mit 7 Segmenten, 4 Ziffern
TastaturMechanische Multifunktionstasten
AnschlüsseAbnehmbar mit Befestigung
Eingangsempfindlichkeit≤ 1 μV
Linearität< 0.001% des Skalenendwertes
Temperaturabweichung<0,0003% des Skalenendwertes/°C
Interne Auflösung16 bit
Digitalfilter50 Hz
Gewichts-Dezimalzahlen0-3
Kalibrierung des Nullpunkts und SkalenendwertNetto / Brutto-Taste und Vollausschlag vorprogrammiert

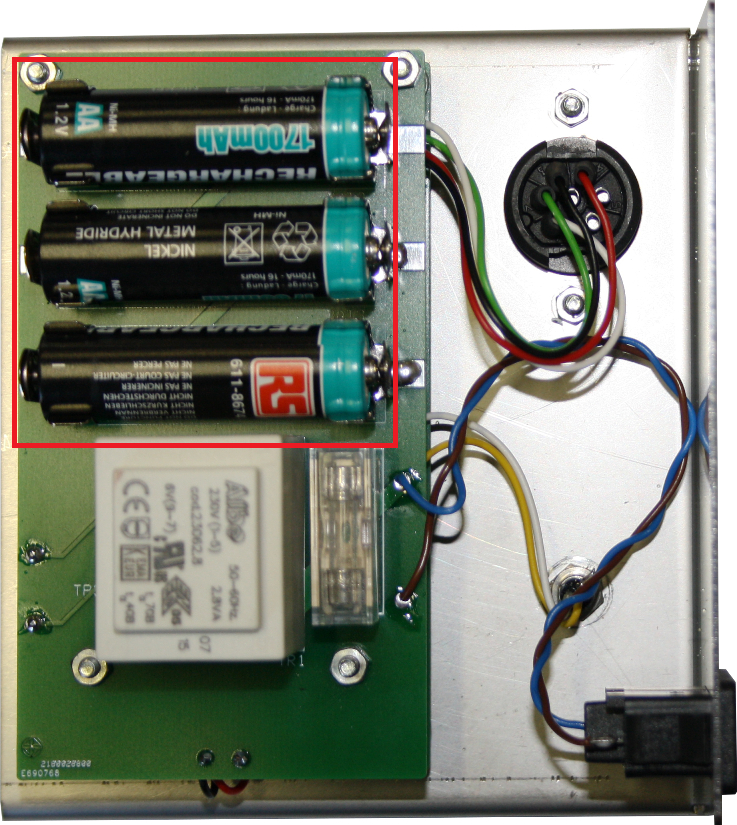

Wiederaufladbare Elemente3 wiederaufladbare AA Batterien
Ladestrom230 V Wechselstrom / 2,5 VA
Stromversorgung Zelle3 V Gleichstrom / 35 mA (maximal 4 Zellen mit 350 Ω parallel geschalten)
Abmessungen Koffer210 x 170 x 90 mm / 8.3 x 6.7 x 3.5 in
Die vollst�ndigen und aktuellsten technischen Spezifikationen finden Sie in dem technischen Datenblatt welches hier heruntergeladen werden kann:
PDF-Datenblatt herunterladen

MOUNTING OF THE LOAD CELL

General precautions to be followed in the installation and assembly of load cells:

  • Follow the direction of application of force on the load cell
  • Do not exceed the limits of the temperature as indicated in the data sheet
  • Do not remove labels from the load cell
  • Adequately protect the cables with sleeves or channels
  • Carry out on each load cell a ground connection with suitable cable, shunt on mounting accessories
  • Do not carry out any welding on the mechanical structure after mounting the load cell
  • Avoid or reduce to a minimum level any mechanical constraints between the rigid structure and the weighing structure to avoid error in weighing and return to zero
  • In case of vibration or dynamic loads product the load cells with puffers / shock absorbers
  • Protect load cell from any dust accumulation with any appropriate means
