Plattform-Wägezelle


Zoom Zur Vergrößerung auf das Bild klicken

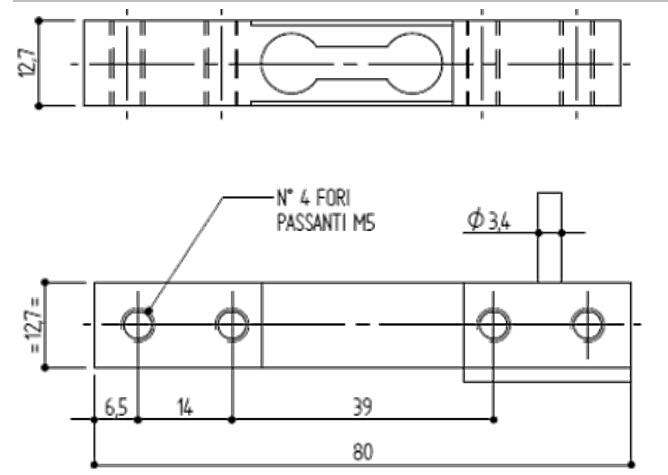

Plattfom-Wägezelle TA80 Plattfom-Wägezelle TA80 Schema

Technische Spezifikationen

MaterialAluminium
Nennlast5, 10, 30, 50 kg
Grenzlast150 % F.S.
Bruchlast200 % F.S.
SpeisespannungVcc 15 Max
Ausgangssignal2 mV/V
Ausgangstoleranz5 % F.S.
Nulltoleranz2 % F.S.
Linearität0,05 % F.S.
Hysterese0,05 % F.S.
Wiederholbarkeit0,05 % F.S.
Eingangswiderstand385-405 ohm
Ausgangswiderstand350-353 ohm
Isolationswiderstand>= 2000 MOhm
Kriechfehler (30 Minuten)0,05 % F.S.
Thermische Kompensation-10 / +40°C (14 / +104°F)
Betriebstemperatur-20 / +70°C (-4 / +158°F)
Temperaturabweichung Nullpunkt0,005 % F.S. / °C
Temperaturabweichung Endwert0,005 % F.S. / °C
SchutzklasseIP 65
Standard Kabellänge2,0 m – 4 x 0,08 (Abschirmung nicht mit dem Gehäuse der Wägezelle verbunden)
Die vollstndigen und aktuellsten technischen Spezifikationen finden Sie in dem technischen Datenblatt welches hier heruntergeladen werden kann:
PDF-Datenblatt herunterladen

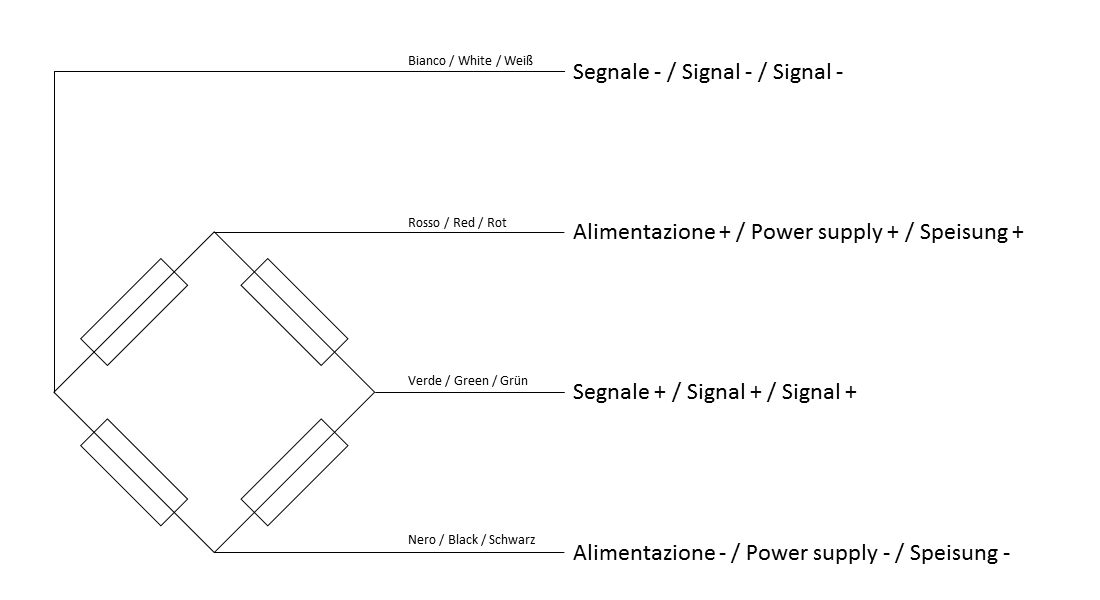

Anschlsse Plattfom-Wägezelle TA80

MOUNTING OF THE LOAD CELL

General precautions to be followed in the installation and assembly of load cells:

  • Follow the direction of application of force on the load cell
  • Do not exceed the limits of the temperature as indicated in the data sheet
  • Do not remove labels from the load cell
  • Adequately protect the cables with sleeves or channels
  • Carry out on each load cell a ground connection with suitable cable, shunt on mounting accessories
  • Do not carry out any welding on the mechanical structure after mounting the load cell
  • Avoid or reduce to a minimum level any mechanical constraints between the rigid structure and the weighing structure to avoid error in weighing and return to zero
  • In case of vibration or dynamic loads product the load cells with puffers / shock absorbers
  • Protect load cell from any dust accumulation with any appropriate means
