Zentrale Wägezellen für Wiegesysteme, automatische Dosieranlagen, medizinische Maschinen, Lebensmitteln, Textilien und für die Automation allgemein.

PLATTFORM-WÄGEZELLE


Zoom Zur Vergrößerung auf das Bild klicken

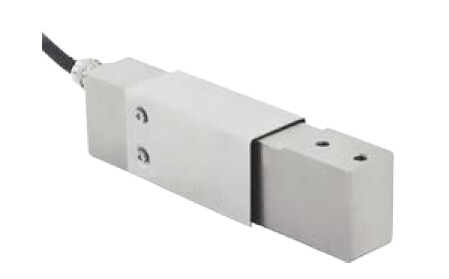

Plattfom-Wägezelle TA9I Plattfom-Wägezelle TA9I Schema
ATEX OIML

Technische Spezifikationen

MaterialEdelstahl
Nennlast8, 10, 15, 20, 30, 50 ,75, 100, 150, 200 kg
Grenzlast150 % F.S.
Bruchlast300 % F.S.
SpeisespannungMaximal 18 V Gleichstrom
Ausgangssignal2 mV/V
Ausgangstoleranz0,1 % F.S.
Nulltoleranz1,5 % F.S.
Linearität0,03 % F.S.
Hysterese0,03 % F.S.
Eingangswiderstand400 - 460 ohm
Ausgangswiderstand350-353 ohm
Isolationswiderstand>= 5000 mW
Thermische Kompensation-10 / +40°C (14 / +104°F)
Betriebstemperatur-35 / +65°C (-31 / +149°F)
Temperaturabweichung Nullpunkt0,003 % F.S. / °C
Temperaturabweichung Endwert0,002 % F.S. / °C
SchutzklasseIP 67
Standard Kabellänge1 m – 6 x 0,35 (Abschirmung nicht mit dem Gehäuse der Wägezelle verbunden)
Die vollstndigen und aktuellsten technischen Spezifikationen finden Sie in dem technischen Datenblatt welches hier heruntergeladen werden kann:
PDF-Datenblatt herunterladen

MOUNTING OF THE LOAD CELL

General precautions to be followed in the installation and assembly of load cells:

  • Follow the direction of application of force on the load cell
  • Do not exceed the limits of the temperature as indicated in the data sheet
  • Do not remove labels from the load cell
  • Adequately protect the cables with sleeves or channels
  • Carry out on each load cell a ground connection with suitable cable, shunt on mounting accessories
  • Do not carry out any welding on the mechanical structure after mounting the load cell
  • Avoid or reduce to a minimum level any mechanical constraints between the rigid structure and the weighing structure to avoid error in weighing and return to zero
  • In case of vibration or dynamic loads product the load cells with puffers / shock absorbers
  • Protect load cell from any dust accumulation with any appropriate means
