Zentrale Wägezellen für Wiegesysteme, automatische Dosieranlagen, medizinische Maschinen, Lebensmitteln, Textilien und für die Automation allgemein.

Plattform-Wägezelle

Auf Anfrage mit Zertifikat ATEX oder IECEx.


Zoom Zur Vergrößerung auf das Bild klicken

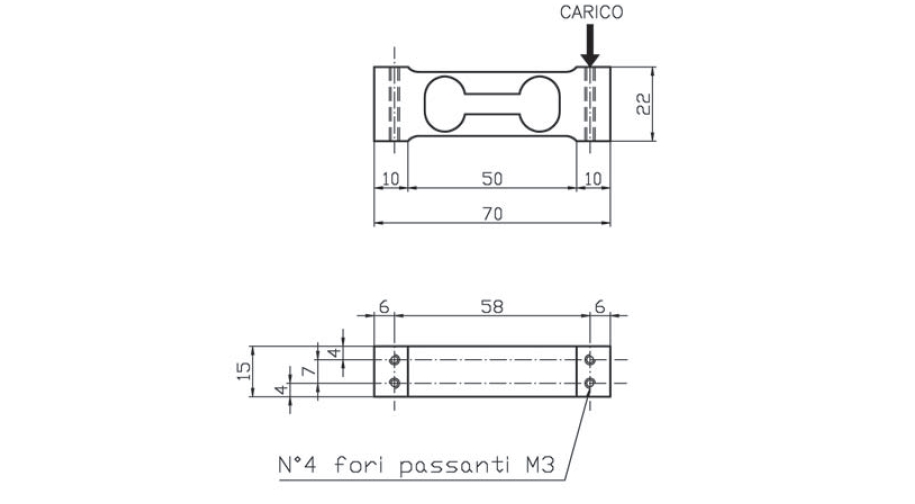

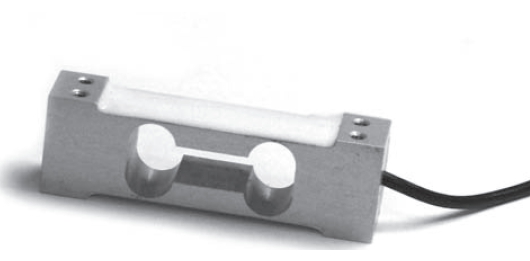

Plattfom-Wägezelle TA11 Plattfom-Wägezelle TA11 Schema
ATEX IECEX

Technische Spezifikationen

MaterialAluminium
Nennlast0.6, 1, 3, 5, 6, 10 kg
Grenzlast150 % F.S.
Bruchlast300 % F.S.
SpeisespannungVcc 15 Max
Ausgangssignal1-2 mV/V
Ausgangstoleranz0,1 % F.S.
Nulltoleranz2 % F.S.
Linearität0,02 % F.S.
Hysterese0,02 % F.S.
Wiederholbarkeit0,02 % F.S.
Eingangswiderstand400 – 410 ohm
Ausgangswiderstand350-353 ohm
Isolationswiderstand>= 2000 Mohm
Kriechfehler (30 Minuten)0,03 % F.S.
Thermische Kompensation-10 / +40°C (14 / +104°F)
Betriebstemperatur-20 / +70°C (-4° / +158°F)
Temperaturabweichung Nullpunkt0,003 % F.S. / °C
Temperaturabweichung Endwert0,002 % F.S. / °C
SchutzklasseIP 65
Standard Kabellänge0,4 - 2,0 m – 4 x 0,15 (Abschirmung nicht mit dem Gehäuse der Wägezelle verbunden)
Die vollstndigen und aktuellsten technischen Spezifikationen finden Sie in dem technischen Datenblatt welches hier heruntergeladen werden kann:
PDF-Datenblatt herunterladen

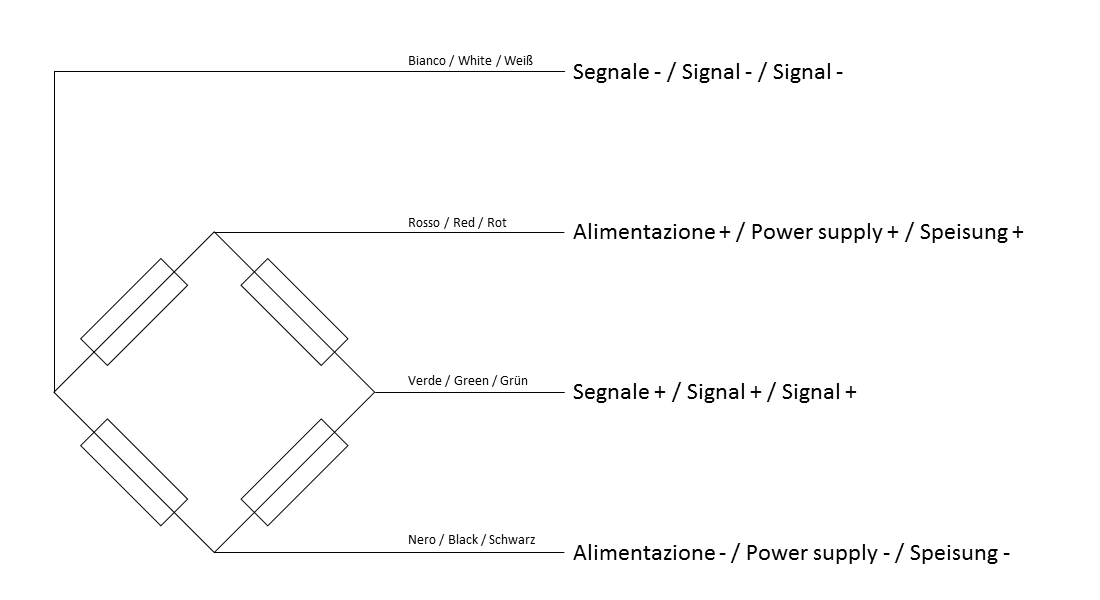

Anschlüsse

TypGESCHIRMTES KABEL 4C PVC R3 4X0,15
Länge0,4 - 2 m (Bildschirm nicht mit dem Körper der Wägezelle verbunden)
Rot+ IN
Schwarz- IN
Grün+ OUT
Weiß- OUT
Anschlsse Plattfom-Wägezelle TA11

MOUNTING OF THE LOAD CELL

General precautions to be followed in the installation and assembly of load cells:

  • Follow the direction of application of force on the load cell
  • Do not exceed the limits of the temperature as indicated in the data sheet
  • Do not remove labels from the load cell
  • Adequately protect the cables with sleeves or channels
  • Carry out on each load cell a ground connection with suitable cable, shunt on mounting accessories
  • Do not carry out any welding on the mechanical structure after mounting the load cell
  • Avoid or reduce to a minimum level any mechanical constraints between the rigid structure and the weighing structure to avoid error in weighing and return to zero
  • In case of vibration or dynamic loads product the load cells with puffers / shock absorbers
  • Protect load cell from any dust accumulation with any appropriate means
