Zugkraftwägezellen zum Messen von Trichtern, Kraft an Antriebshebeln, Waagen, Hängelasten mit Zuggliedern und Seilen usw.

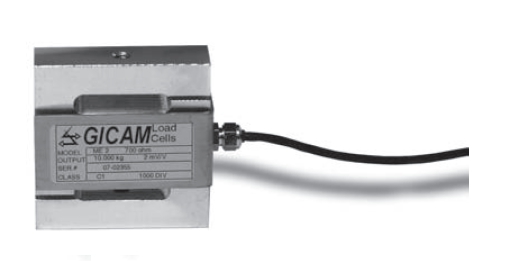

Zugkraft-Wägezelle
Zur Vergrößerung auf das Bild klicken
| Material | Aluminium |
| Nennlast | 3, 6, 10, 20, 30, 50 kg |
| Grenzlast | 150 % F.S. |
| Bruchlast | 300 % F.S. |
| Speisespannung | Vcc 15 Max |
| Ausgangssignal | 2 mV/V |
| Ausgangstoleranz | 0,1 % F.S. |
| Nulltoleranz | 1 % F.S. |
| Linearität | 0,03 % F.S. |
| Hysterese | 0,03 % F.S. |
| Wiederholbarkeit | 0,03 % F.S. |
| Eingangswiderstand | 350-360 ohm |
| Ausgangswiderstand | 350-351 ohm |
| Isolationswiderstand | >= 2000 Mohm |
| Kriechfehler (30 Minuten) | 0,03 % F.S. |
| Thermische Kompensation | -10 / +40°C (14 / +104°F) |
| Betriebstemperatur | -20 / +70°C (-4 / +158°F) |
| Temperaturabweichung Nullpunkt | 0,003 % F.S. / °C |
| Temperaturabweichung Endwert | 0,002 % F.S. / °C |
| Schutzklasse | IP 65 |
| Leistung | 3 kg 6 kg 10 kg 20 kg 30 kg 50 kg |
| Standard Kabellänge | 5 m – 4 x 0,15 (Abschirmung nicht mit dem Gehäuse der Wägezelle verbunden) |
| Typ | GESCHIRMTES KABEL 4C PVC R3 4X0,15 |
| Länge | 5 m (Bildschirm nicht mit dem Körper der Wägezelle verbunden) |

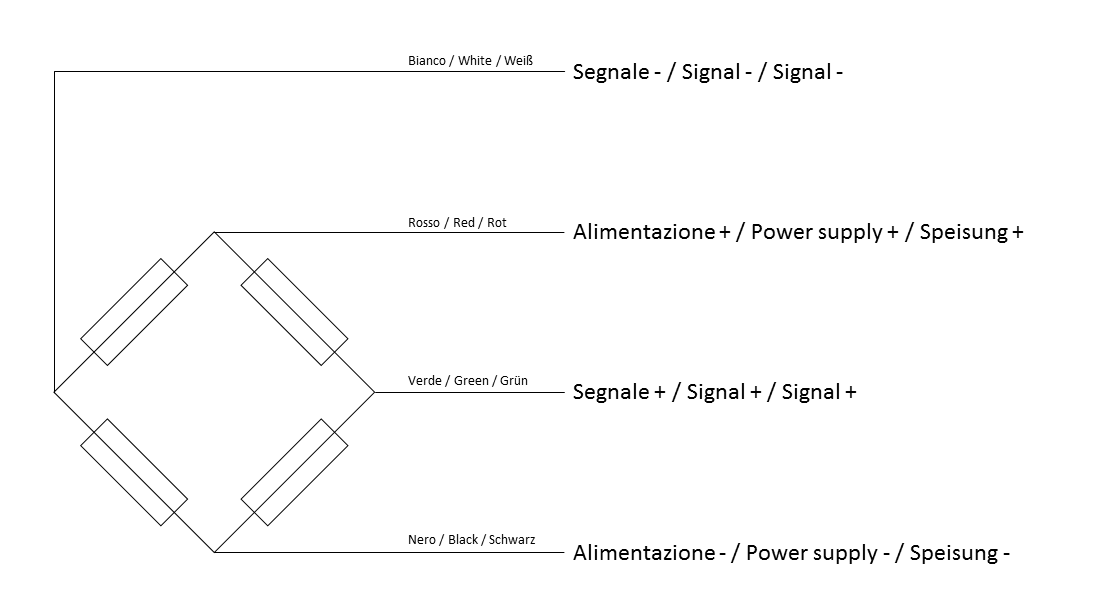

| Rot | + IN |
| Schwarz | - IN |
| Grün | + OUT |
| Weiß | - OUT |
