RollenWägezelle

Einfach zu montieren, Überlastschutz, interne Verstärkerfähigkeit 4-20mA / 0-10V, für Lagerdurchmesser 28, 32, 35, 40, 42 mm


Zoom Zur Vergrößerung auf das Bild klicken

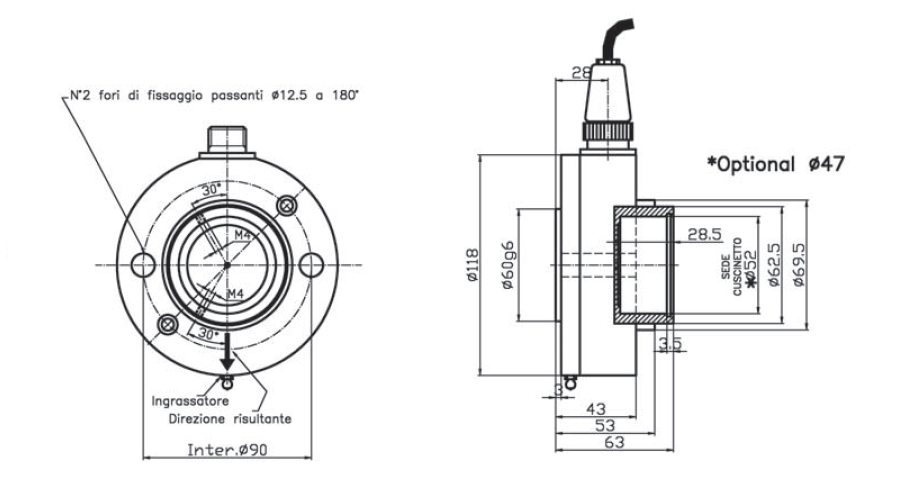

Rollen-Wägezelle GC2 Rollen-Wägezelle GC2 Schema
Analog Output IO-Link

Technische Spezifikationen

MaterialEdelstahl
Nennlast25, 50, 100, 200, 400 kg
Grenzlast150 % F.S.
Bruchlast300 % F.S.
SpeisespannungMaximal 18 V Gleichstrom
Ausgangssignal2 mV/V
Ausgangstoleranz0,1 % F.S.
Nulltoleranz1 % F.S.
Linearität0,1 % F.S.
Hysterese0,05 % F.S.
Wiederholbarkeit0,1 % F.S.
Eingangswiderstand350-360 ohm
Ausgangswiderstand350-353 ohm
Isolationswiderstand>= 2000 Mohm
Kriechfehler (30 Minuten)0,05 % F.S.
Thermische Kompensation-10 / +40°C (14 / +104°F)
Betriebstemperatur-20 / +70°C (-4 / +158°F)
Temperaturabweichung Nullpunkt0,003 % F.S. / °C
Temperaturabweichung Endwert0,002 % F.S. / °C
SchutzklasseIP 54
AnschlüssePanel-Stecker CR2R-07APNS
Standard KabellängeOptional: Loser Gegenstecker CR2P-07ASNS-10, Verbindungskabel 4 x 0,25 mm2 (Länge zu definieren)
Die vollstndigen und aktuellsten technischen Spezifikationen finden Sie in dem technischen Datenblatt welches hier heruntergeladen werden kann:
PDF-Datenblatt herunterladen

Anschlüsse

TypVERBINDER 7P SCC2A-16
Länge5 m (Bildschirm nicht mit dem Körper der Wägezelle verbunden)
Pin 1+ OUT
Pin 2- OUT
Pin 3NC
Pin 4NC
Pin 5NC
Pin 6+ IN
Pin 7- IN

MOUNTING OF THE LOAD CELL

General precautions to be followed in the installation and assembly of load cells:

  • Follow the direction of application of force on the load cell
  • Do not exceed the limits of the temperature as indicated in the data sheet
  • Do not remove labels from the load cell
  • Adequately protect the cables with sleeves or channels
  • Carry out on each load cell a ground connection with suitable cable, shunt on mounting accessories
  • Do not carry out any welding on the mechanical structure after mounting the load cell
  • Avoid or reduce to a minimum level any mechanical constraints between the rigid structure and the weighing structure to avoid error in weighing and return to zero
  • In case of vibration or dynamic loads product the load cells with puffers / shock absorbers
  • Protect load cell from any dust accumulation with any appropriate means
