Eigenschaften: Kompakt, hervorragende Auflösung. Einfach zu montieren. Ausrichtbar über M12 Löcher, Minimale Verformung. Schutz vor Überlastung.

Anwendungen: Um die Zugkraft von Bändern, Papier, Kunststoff, Gummi, Metalllaminaten, Textilien, Flexodruckmaschinen usw. zu messen.


Zoom Zur Vergrößerung auf das Bild klicken

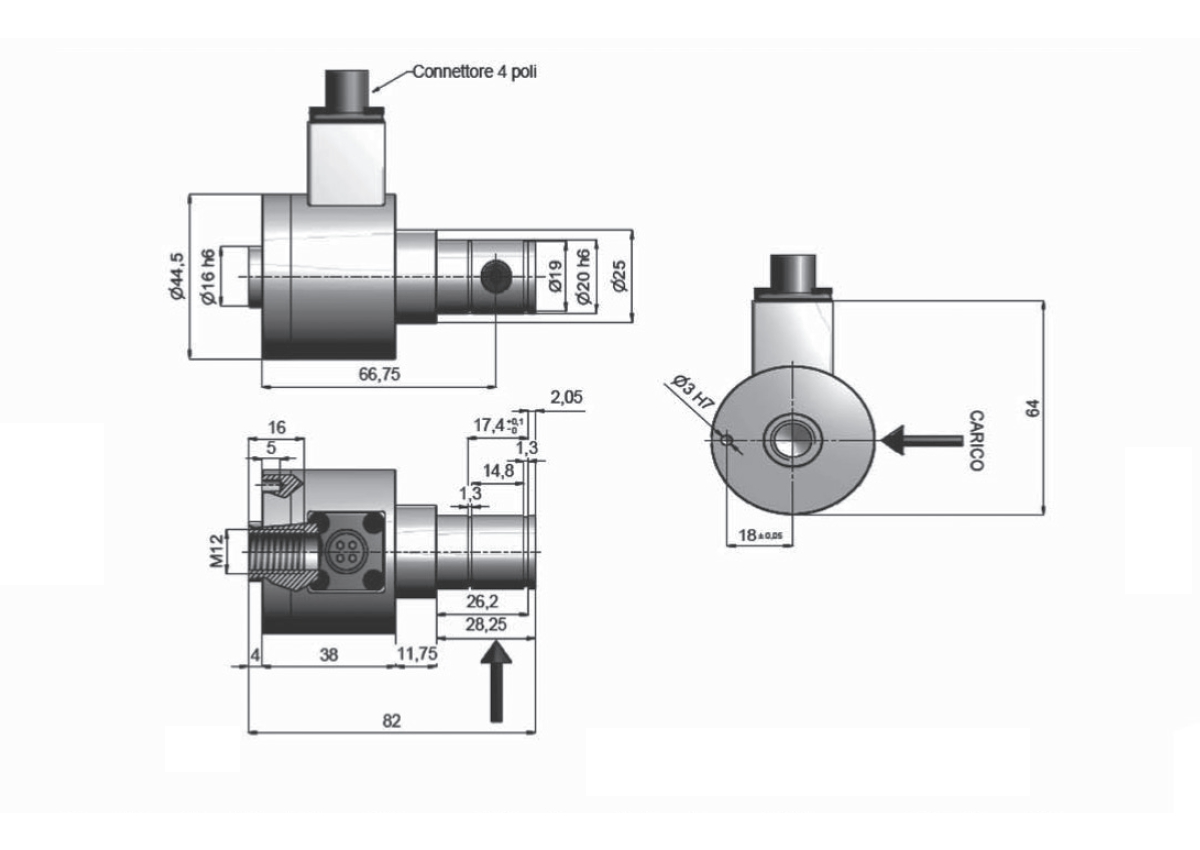

Rollen-Wägezelle R44 Rollen-Wägezelle R44 Schema Rollen-Wägezelle R44 Montaggio

Technische Spezifikationen

MaterialStahl
Nennlast100, 250, 500, 750, 1000 N
Grenzlast400 % F.S.
Bruchlast500 % F.S.
Messweg bei Nennlast0,08 mm
SpeisespannungMaximal 18 V Gleichstrom
Empfindlichkeit1 mV/V
Ausgangstoleranz0,1 % F.S.
Nulltoleranz0,5 % F.S.
Linearität0,1% F.S.
Hysterese0,03 % F.S.
Wiederholbarkeit0,1 % F.S.
Eingangswiderstand350-360 ohm
Ausgangswiderstand350-353 ohm
Isolationswiderstand>= 2000 Mohm
Kriechfehler (30 Minuten)0,03 % F.S.
Thermische Kompensation-10 / +40°C (14 / +104°F)
Betriebstemperatur-20 / +70°C (-4 / +158°F)
Temperaturabweichung Nullpunkt0,003 % F.S. / °C
Temperaturabweichung Endwert0,002 % F.S. / °C
SchutzklasseIP 54
AnschlüssePanel-Stecker UTS08E4P
Standard KabellängeLoser Gegenstecker UTS6JC8E4S, Verbindungskabel 4 x 0,25 (Länge zu definieren)
Die vollstndigen und aktuellsten technischen Spezifikationen finden Sie in dem technischen Datenblatt welches hier heruntergeladen werden kann:
PDF-Datenblatt herunterladen

Anschlüsse

TypVERBINDER M8 RSMF 4/0.5M
Länge5 m (Bildschirm nicht mit dem Körper der Wägezelle verbunden)
Pin 1+ IN
Pin 2- OUT
Pin 3- IN
Pin 4+ OUT

MOUNTING OF THE LOAD CELL

General precautions to be followed in the installation and assembly of load cells:

  • Follow the direction of application of force on the load cell
  • Do not exceed the limits of the temperature as indicated in the data sheet
  • Do not remove labels from the load cell
  • Adequately protect the cables with sleeves or channels
  • Carry out on each load cell a ground connection with suitable cable, shunt on mounting accessories
  • Do not carry out any welding on the mechanical structure after mounting the load cell
  • Avoid or reduce to a minimum level any mechanical constraints between the rigid structure and the weighing structure to avoid error in weighing and return to zero
  • In case of vibration or dynamic loads product the load cells with puffers / shock absorbers
  • Protect load cell from any dust accumulation with any appropriate means
