ROLLEN-WÄGEZELLE

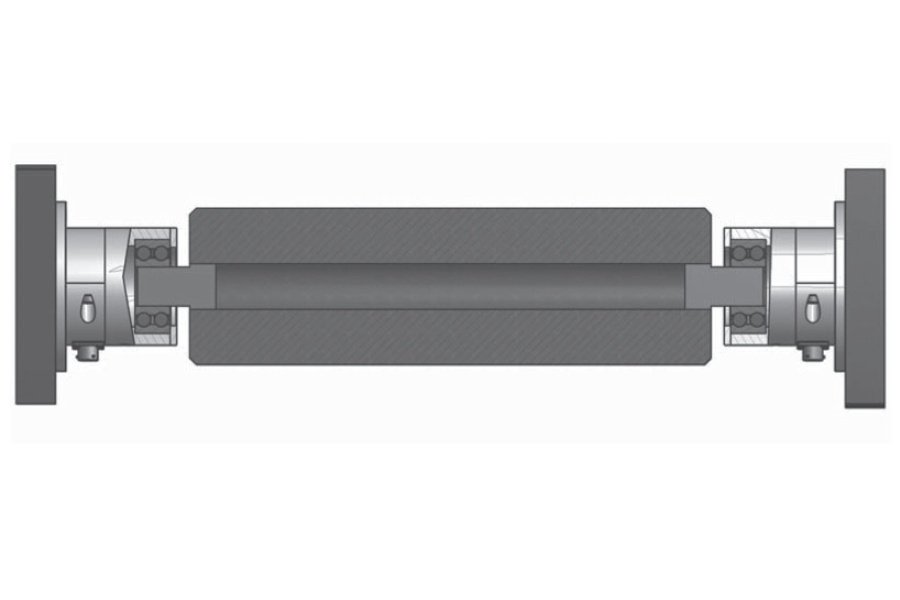

Eigenschaften: Zelle für Kugellager Ø 62/72 mm, einfach zu montieren, geringe Verformung, Schmierungsmöglichkeit. Schutz vor Überlastung.
Anwendungen: Um die Zugkraft von Bändern, Textilien, Papier, Kunststoff, Metalllaminaten, Gummi, Leder, Flexodruckmaschinen usw. zu messen.

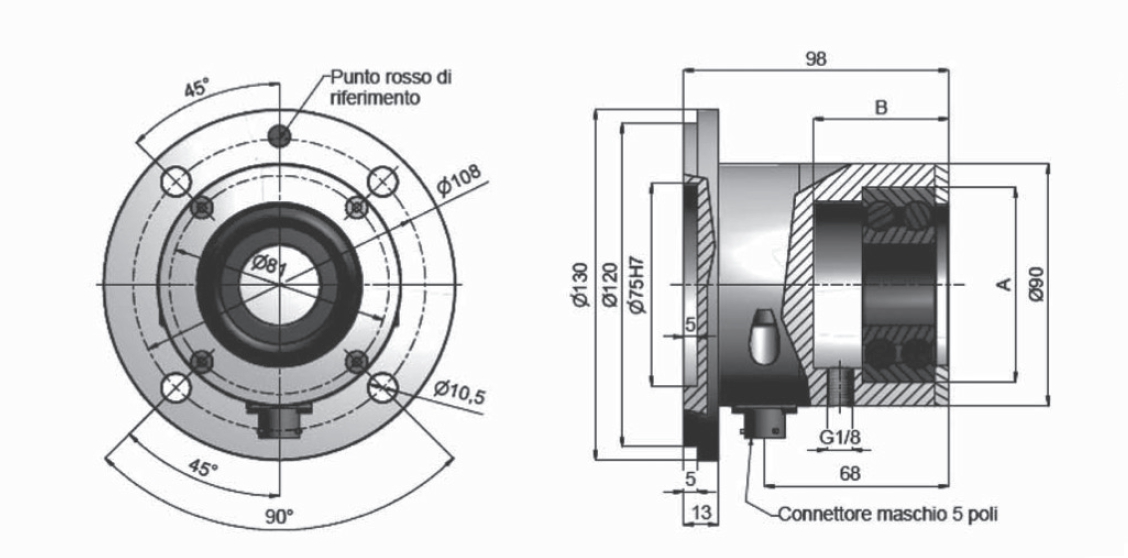

Zur Vergrößerung auf das Bild klicken
| Material | Stahl |
| Nennlast | 500, 1000, 2000, 3000, 5000 N |
| Grenzlast | 300 % F.S. |
| Bruchlast | 500 % F.S. |
| Messweg bei Nennlast | 0,10 mm |
| Speisespannung | Maximal 18 V Gleichstrom |
| Empfindlichkeit | 1 mV/V |
| Ausgangstoleranz | 0,1 % F.S. |
| Nulltoleranz | 1 % F.S. |
| Linearität | 0,1 % F.S. |
| Hysterese | 0,03 % F.S. |
| Wiederholbarkeit | 0,1 % F.S. |
| Eingangswiderstand | 350-360 ohm |
| Ausgangswiderstand | 350-353 ohm |
| Isolationswiderstand | >= 2000 Mohm |
| Kriechfehler (30 Minuten) | 0,03 % F.S. |
| Thermische Kompensation | -10 / +40°C (14 / +104°F) |
| Betriebstemperatur | -20 / +70°C (-4 / +158°F) |
| Temperaturabweichung Nullpunkt | 0,003 % F.S. / °C |
| Temperaturabweichung Endwert | 0,002 % F.S. / °C |
| Schutzklasse | IP 54 |
| Anschlüsse | Panel-Stecker UTS08E4P |
| Standard Kabellänge | Loser Gegenstecker UTS6JC8E4S, Verbindungskabel 4 x 0,25 (Länge zu definieren) |
| Typ | VERBINDER MIL 6P VPT02A10-6P |
| Länge | 5 - 10 m (Bildschirm nicht mit dem Körper der Wägezelle verbunden) |
| Pin A | + OUT |
| Pin B | - OUT |
| Pin C | + IN |
| Pin D | + OUT |
| Pin E | NC |
| Pin F | NC |
