LASTBEGRENZER
Beschränkung der Belastung durch Alarm- und Voralarmschwellen.
Lastbegrenzung mit doppelter Sicherheit über den Anschluss von 2 Einheiten.
Lastbeschränkung (einzeln oder Summe) für Systeme mit bis zu 4 Wiegepunkten, durch Anschluss von mehreren Einheiten.
Alarmmeldung nach einem Anschlussfehler der Wägezelle. Setup und Eichung durch Karte, Tastatur und abnehmbares Display.
Bedienungsanleitung herunterladen
Zur Vergrößerung auf das Bild klicken
| Stromversorgung | 12 – 24 V Wechselstrom ± 15 % | |
| Durchschnittliche Stromaufnahme | 4 W | |
| Isolierung | Klasse II | |
| Betriebstemperatur | -10 / +50 °C (14 / 122 °F) Maximal 85% nicht kondensierend | |
| Lagertemperatur | -20 / +60°C (-4 / +140°F) | |
| Display | Numerische 6-stellige, 7-Segment-LED (h 14mm) | |
| Led | 5 3-mm-Anzeige-LEDs, von denen 3 den Status der Relaisausgänge anzeigen | |
| Tastatur | 4 mechanische Tasten | |
| Außenmaße | 115 mm x 93 mm x 65 mm / 4.53 x 3.66 x 2.56 in (l x h x p) | |
| Montage | Halterung DIN od. OMEGA Leiste | |
| Gehäusematerial | Polyamid 6.6 UL 94V-0, selbstverlöschend | |
| Anschlüsse | Herausnehmbare Schraubklemme, Rastermaß Schraubklemmen 5.08 | |
| Eigenschaften des Zelleneingangs | Max 4 | |
| Eingangsempfindlichkeit | ≥ 0,02 μV | |
| Linearität | < 0.01% des Skalenendwertes | |
| Temperaturabweichung | < 0.001% des Skalenendwert/°C | |
| Interne Auflösung | 24 bit | |
| Messbereich | -3.9 mV/V - +3.9 mV/V | |
| Digitalfilter | 0,1 Hz – 10 Hz, wählbar | |
| Ausgaberate | 10 Hz | |
| Gewichts-Dezimalzahlen | Von 0 bis 3 Dezimalstellen | |
| Kalibrierung des Nullpunkts und Skalenendwert | Über Tasten ausführbar | |
| Kontrolle Zellenkabelunterbrechung | Fortlaufend | |
| Analogausgang unter Spannung | Option: ± 10 V / ± 5 V | |
| Auflösung | 16 bits | |
| Kalibrierung | Digital über Tastatur | |
| Impedanz | ≥ 10 kΩ | |
| Analogausgang unter Strom | Option: 0 - 20 mA / 4 - 20 mA | |
| Auflösung | 16 bits | |
| Kalibrierung | Digital über Tasten | |
| Impedanz | ≤ 300 Ω | |
| Logische Eingänge | 1 optisch isolierter Trockenkontakt | |
| Alarm logische Ausgänge | 2 Relaisausgänge (24 V DC / AC, 1 Schließer), 1 Relaisausgang (24 V DC / AC, 1 Wechsler), Relaiskontaktkapazität 0,5 A | |
| Serielle Schnittstelle | Rs232 / Rs485 (als Alternative) | |
| Maximale Kabellänge | 15m (Rs232) und 1000m (Rs485) | |
| Baudrate | Bis 115 Kb/s, (Default 9600 b/s) | |
| Speicher Programmcodes | 32 Kbytes | |
| Datenspeicher | 2 Kbytes | |
| Normkonform | Konformität EMC Normen: EN61000-6-2, EN61000-6-3, Konformität elektrische Sicherheit: EN61010-1 | |
| Typ | Klemmleiste 6P Schritt 5.08 |
| Länge | ND |

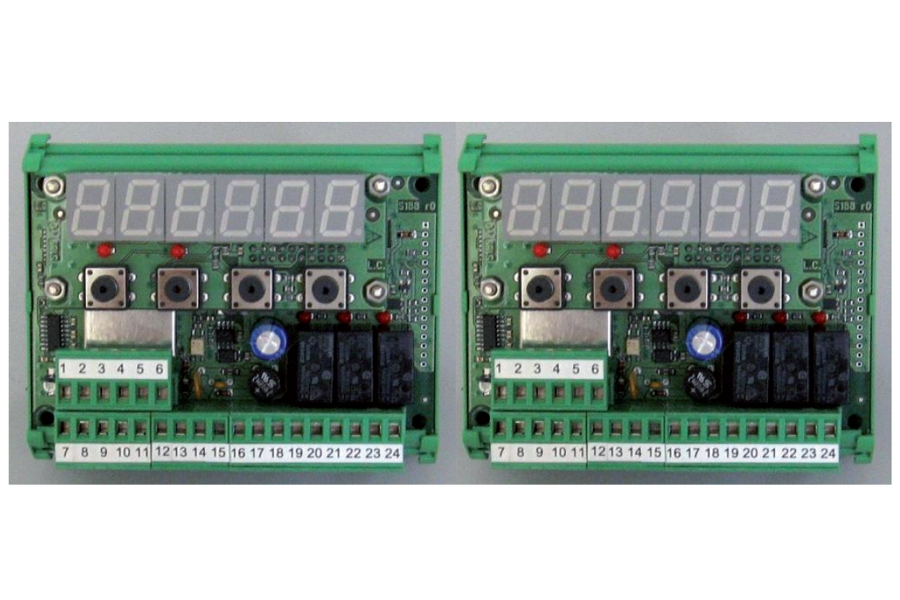

| 1 | - Exc. Load cell |
| 2 | + Exc. Load cell |
| 3 | + Load cell Sense |
| 4 | - Load cell Sense |
| 5 | - Signal load cell |
| 6 | + signal load cell |
| Typ | Klemmleiste 18P Schritt 5.08 |
| Länge | ND |
| 7 | RS232 Tx |
| 8 | RS232 Rx |
| 9 | RS232 GND |
| 10 | RS485 + |
| 11 | RS485 - |
| 12 | Input (Dry contact) |
| 13 | Input (Dry contact) |
| 14 | + ~ (Power supply 12 to 24 Vdc/Vac +/- 15%) |
| 15 | - ~ (Power supply 12 to 24 Vdc/Vac +/- 15%) |
| 16 | Analog output + (V or mA) |
| 17 | Analog output - |
| 18 | Common Relay Output 1 |
| 19 | N.O. contact Relay Output 1 |
| 20 | Common Relay Output 2 |
| 21 | N.O. contact Relay Output 2 |
| 22 | Common Relay Output 3 |
| 23 | N.O. contact Relay Output 3 |
| 24 | N.C. contact Relay Output 3 |
General precautions to be followed in the installation and assembly of load cells:
