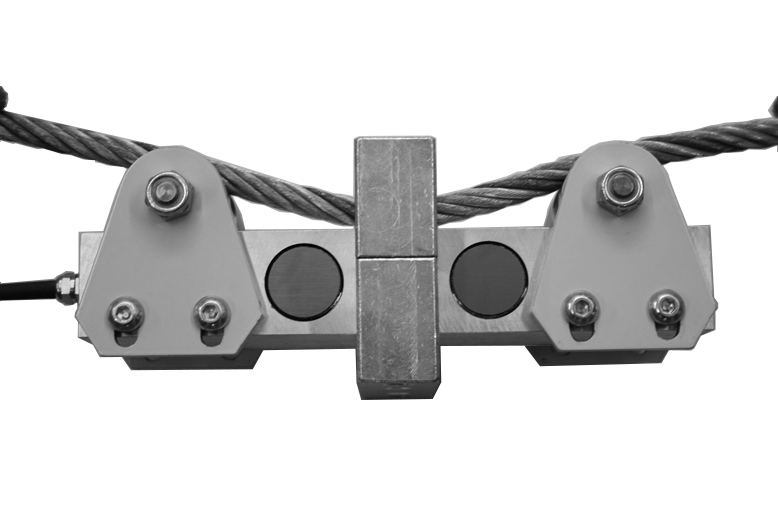

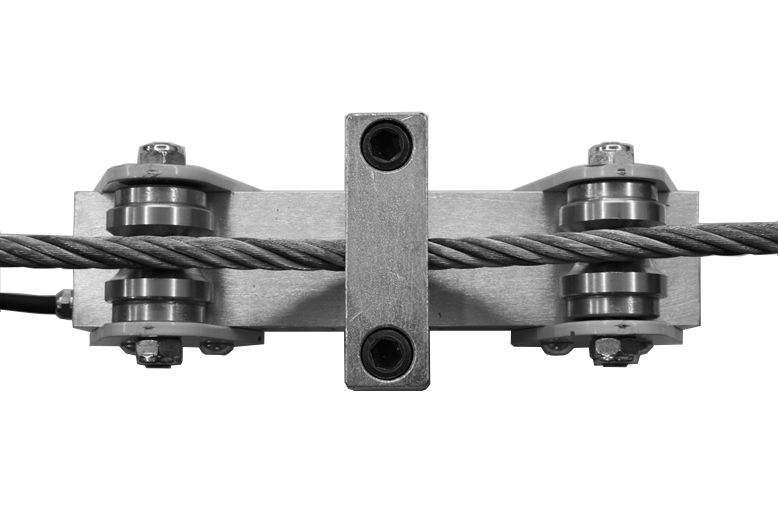

ELEKTRONISCHER LASTBEGRENZER

Die Lastbegrenzer der Serie M/G FX sind sehr klein und handlich. Der Körper der Wägezelle ist aus Alu mit hoher Schutzklasse (IP 67) und für Anwendungen in jeder Umgebung geeignet.

Sie werden am festen Seil angebracht und können in wenigen Minuten installiert werden.

Serie limitadores de carga "M / G FX" son muy pequeños y fáciles de manejar, con el cuerpo de la célula de carga de aluminio con un alto grado de protección (IP 67 ) para su aplicación en cualquier entorno.

Se aplican en el extremo fijo de la cuerda y el procedimiento de instalación simple toma sólo unos pocos minutos.

Mod FX1 FX2 FX3
material aluminio aluminio Ac . INOX
Field
Cal. (Kg)
100-3000 3001-10000 10.001-15.000
Max
Rope
5-18 12-30 18-40

Dim.(cm):
240x84x80 240x84x80 240x84x80

Gewicht (kg)
3.5 4 6


Zoom Zur Vergrößerung auf das Bild klicken

Sonderanwendungen M/G FX Sonderanwendungen M/G FX Schema
Analog Output

Technische Spezifikationen

MaterialAluminium/Edelstahl
Nennlast3000, 10000, 15000 kg
SpeisespannungMaximum 15 V dc (option 24 V dc)
AusgangssignalWahlweise 0-10 V oder 4-20 mA
Betriebstemperatur-20 / +70°C (-4 / +158°F)
SchutzklasseIP 67
Größe (mm)240 x 84 x 80 mm - 9.4 x 3.3 x 3.1 in (LxWxH)
Durchschnittliche Fehler≤ 1% des Skalenendwertes
Standard Kabellänge5 m – 4 x 0,25 (Abschirmung nicht mit dem Gehäuse der Wägezelle verbunden)
Die vollstndigen und aktuellsten technischen Spezifikationen finden Sie in dem technischen Datenblatt welches hier heruntergeladen werden kann:
PDF-Datenblatt herunterladen

Anschlüsse

TypGESCHIRMTES KABEL 4C R5 PUR 4X0,25
Länge5 m (Bildschirm nicht mit dem Körper der Wägezelle verbunden)
Rot+ IN
Schwarz- IN
Grün+ OUT
Weiß- OUT
Anschlsse Sonderanwendungen M/G FX

MOUNTING OF THE LOAD CELL

General precautions to be followed in the installation and assembly of load cells:

  • Follow the direction of application of force on the load cell
  • Do not exceed the limits of the temperature as indicated in the data sheet
  • Do not remove labels from the load cell
  • Adequately protect the cables with sleeves or channels
  • Carry out on each load cell a ground connection with suitable cable, shunt on mounting accessories
  • Do not carry out any welding on the mechanical structure after mounting the load cell
  • Avoid or reduce to a minimum level any mechanical constraints between the rigid structure and the weighing structure to avoid error in weighing and return to zero
  • In case of vibration or dynamic loads product the load cells with puffers / shock absorbers
  • Protect load cell from any dust accumulation with any appropriate means
