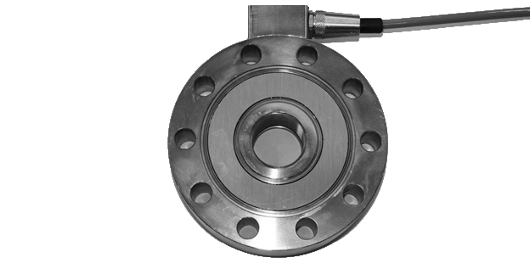

Druckkraft-Wägezelle TOR36

Druck kraft Wägezelle und Druckkraftsensor zur Messung von Plattformen, Silos, Trichter usw.

Auf Anfrage mit ATEX oder IECEx Zertifikat

Zum Vergrößern auf das Bild klicken

Technische Daten

Material	Edelstahl
Nennlast	4, 5, 7.5, 10, 12.5, 15, 20, 25, 30 t
Grenzlast	150 % F.S.
Bruchlast	300 % F.S.
Speisespannung	Vcc 15 Max
Ausgangssignal	2 mV/V
Ausgangstoleranz	0,1 % F.S.
Nulltoleranz	1 % F.S.
Linearität	0,03 % F.S.
Hysterese	0,03 % F.S.
Wiederholbarkeit	0,03 % F.S.
Eingangswiderstand	350-360 ohm
Ausgangswiderstand	350-355 ohm
Isolationswiderstand	>=2000 Ohm
Kriechfehler (30 Minuten)	0,03 % F.S.
Thermische Kompensation	-10 / +40°C (14 / +104°F)
Betriebstemperatur	-20 / +70°C (-4 / +158°F)
Temperaturabweichung Nullpunkt	0,003 % F.S. / °C
Temperaturabweichung Endwert	0,002 % F.S. / °C
Schutzklasse	IP 68
Standard Kabellänge	10 m – 6 x 0,35 (Abschirmung nicht mit dem Gehäuse der Wägezelle verbunden)

Vollständige und aktuelle technische Daten finden Sie im Datenblatt, das Sie hier herunterladen können

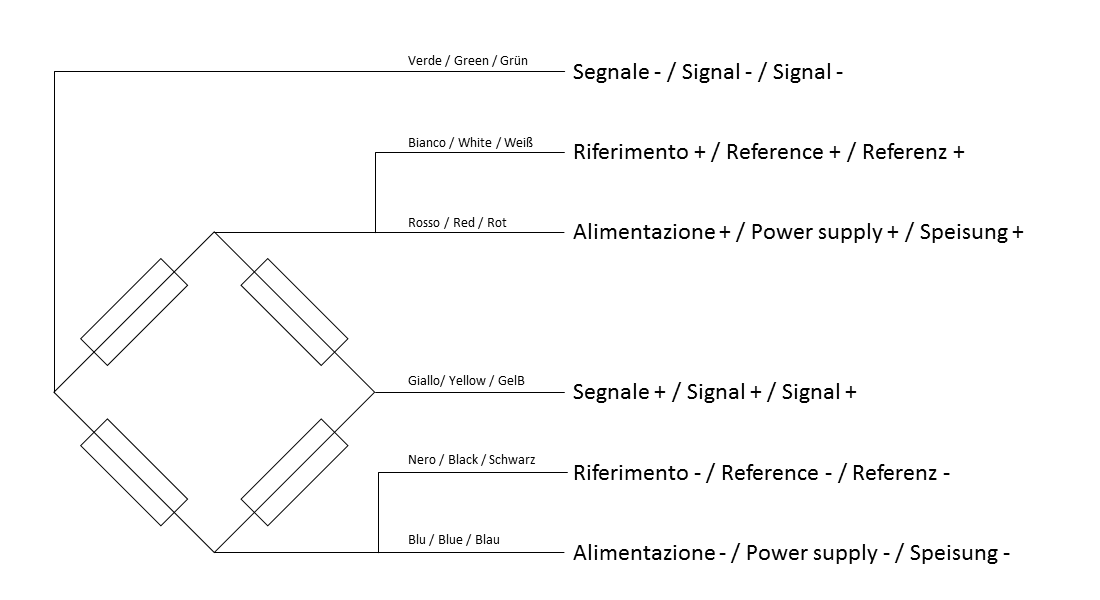

Typ	GESCHIRMTES KABEL 6C R7 PUR 6X0,35
Länge	10 m (Schirm nicht mit dem Zellenkörper verbunden)
Rot	+ IN
Blau	- IN
Weiß	+ REF
Schwarz	- REF
Gelb	+ OUT
Grün	- OUT

Allgemeine Hinweise für Einbau und Montage von Wägezellen:

Die Krafteinleitungsrichtung der Wägezellen beachten
Die auf dem Typenschild angegebenen Temperaturgrenzen nicht überschreiten
Die Etiketten nicht von den Wägezellen entfernen
Kabel mit Schutzschläuchen oder Kabelkanälen ausreichend schützen
Jede Wägezelle mit einem geeigneten Kabel erden und gegebenenfalls die Platten des Montagezubehörs überbrücken
Nach dem Einbau der Wägezellen keine Schweißarbeiten an der Konstruktion durchführen
Mechanische Nebenschlüsse zwischen fester und gewogener Konstruktion vermeiden oder minimieren, um Wägefehler und Nullpunktabweichungen zu verhindern
Bei Vibrationen oder dynamischen Lasten die Wägezellen mit Schwingungsdämpfern schützen
Die Wägezellen mit geeigneten Abdeckungen vor Staubablagerungen schützen
