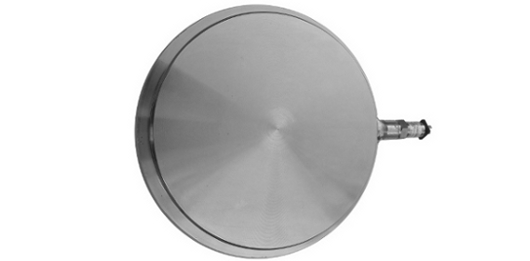

WÄGEZELLE FÜR GEOTECHNIK.

Die hydraulische TOR-IDRA/CE Wägezelle wurde entwickelt, um an der Basis der Strukturen der Rüstung, um die Last, die sie auf ihren Fuß übertragen messen platziert werden. Solche Kontrolle notwendig ist, um die Sicherheit des permanenten Träger Arbeiten zu gewährleisten.

Hydrauliklastzellen werden typischerweise in den Pfeilern Galerien eingebaut, unterhalb der Stütz der Rippen, und eine Form und Größe wie die Installation zu vereinfachen. Es ist auch möglich, auf Anfrage Lastzellen für bestimmte Anwendungen oder mit unterschiedlichen Spezifikationen aus den Standard bieten.

Die Zelle besteht aus zwei Stahlplatten von kreisförmiger Form, bearbeitet und in einer Weise, um einen Zwischenraum von einem Spezialöl gefüllt und mit einem elektrischen Wandler, der jede Veränderung des Druckes in der Lunge zu einer Veränderung des Signals wirkt transformiert verbunden schaffen verschweißt Elektro mit Standardausgang 4 bis 20 mA.

Alle Sensorteile , einschließlich der Kabel, werden isoliert und geschützt, zu konkreten Eingang in der Zelle zu vermeiden; Schaltungen und Sensoren vergossen und um die Funktionalität des Gerätes in den Schock-oder Tauch Ereignisse zu bewahren geschützt. Lesen der elektrischen Druckaufnehmer Daten kann durch die Verwendung einer tragbaren Steuereinheit oder durch eine automatische Datenerfassungssystem für die kontinuierliche Überwachung ausgelegt werden.

Model FS (t) A (mm) B (mm) C (mm)
1 190 200 220 38
2 300 246 270 38


Zoom Zur Vergrößerung auf das Bild klicken

Wägezellen für Geotechnik TOR-IDRA/CE Wägezellen für Geotechnik TOR-IDRA/CE Schema

Technische Spezifikationen

MaterialEdelstahl mit Korrosionsschutz
Nennlast190, 300t
Speisespannung8 - 32 V Gleichstrom
Ausgangssignal4 - 20 mA (2 Kabel)
Linearität0,25 % des Skalenendwertes
Betriebstemperatur-40 / +100°C (-40 / +212°F)
SchutzklasseIP 67
SensortypPiezoresistiv
SensorkörperEdelstahl 1.4305
Die vollstndigen und aktuellsten technischen Spezifikationen finden Sie in dem technischen Datenblatt welches hier heruntergeladen werden kann:
PDF-Datenblatt herunterladen

Anschlsse Wägezellen für Geotechnik TOR-IDRA/CE

MOUNTING OF THE LOAD CELL

General precautions to be followed in the installation and assembly of load cells:

  • Follow the direction of application of force on the load cell
  • Do not exceed the limits of the temperature as indicated in the data sheet
  • Do not remove labels from the load cell
  • Adequately protect the cables with sleeves or channels
  • Carry out on each load cell a ground connection with suitable cable, shunt on mounting accessories
  • Do not carry out any welding on the mechanical structure after mounting the load cell
  • Avoid or reduce to a minimum level any mechanical constraints between the rigid structure and the weighing structure to avoid error in weighing and return to zero
  • In case of vibration or dynamic loads product the load cells with puffers / shock absorbers
  • Protect load cell from any dust accumulation with any appropriate means
