Wägezellen für Geotechnik TOR-IDRA/T


PDF-Datenblatt herunterladen

WÄGEZELLE FÜR GEOTECHNIK.

Die ringförmige hydraulische Lastzelle TOR-IDRA / T ist durch zwei Stahlplatten von einer Kreisform, mit einer zentralen Bohrung, um den Durchgang der Stränge, gedreht und in einer solchen Weise, dass ein Hohlraum mit einem speziellen gefüllt schaffen verschweißt Öl und einem elektrischen Wandler, der jede Veränderung des Druckes zu der Zelle zu einer Änderung des elektrischen Signals mit Standard 4-20 mA umwandelt applyed verbunden.

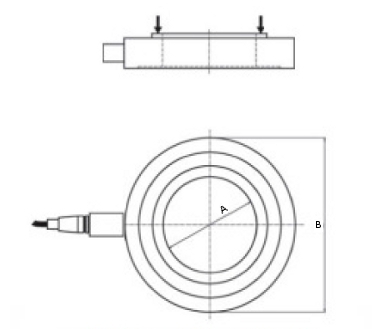

Model FS (t) A (mm) B (mm)
1 100 115 265
2 150 150 320
3 220 210 405




Zoom Zur Vergrößerung auf das Bild klicken

Wägezellen für Geotechnik TOR-IDRA/T Wägezellen für Geotechnik TOR-IDRA/T Schema

Technische Spezifikationen

MaterialEdelstahl mit Korrosionsschutz
Nennlast100, 150, 220 t
Speisespannung8 - 32 V Gleichstrom
Ausgangssignal4 - 20 mA (2 Kabel)
Linearität0,25 % des Skalenendwertes
Betriebstemperatur-40 / +100°C (-40 / +212°F)
SchutzklasseIP 67
SensortypPiezoresistiv
SensorkörperEdelstahl 1.4305
Die vollstndigen und aktuellsten technischen Spezifikationen finden Sie in dem technischen Datenblatt welches hier heruntergeladen werden kann:
PDF-Datenblatt herunterladen

MOUNTING OF THE LOAD CELL

General precautions to be followed in the installation and assembly of load cells:

  • Follow the direction of application of force on the load cell
  • Do not exceed the limits of the temperature as indicated in the data sheet
  • Do not remove labels from the load cell
  • Adequately protect the cables with sleeves or channels
  • Carry out on each load cell a ground connection with suitable cable, shunt on mounting accessories
  • Do not carry out any welding on the mechanical structure after mounting the load cell
  • Avoid or reduce to a minimum level any mechanical constraints between the rigid structure and the weighing structure to avoid error in weighing and return to zero
  • In case of vibration or dynamic loads product the load cells with puffers / shock absorbers
  • Protect load cell from any dust accumulation with any appropriate means
