Wägesysteme CRL PRESS LOAD
PDF-Datenblatt herunterladen

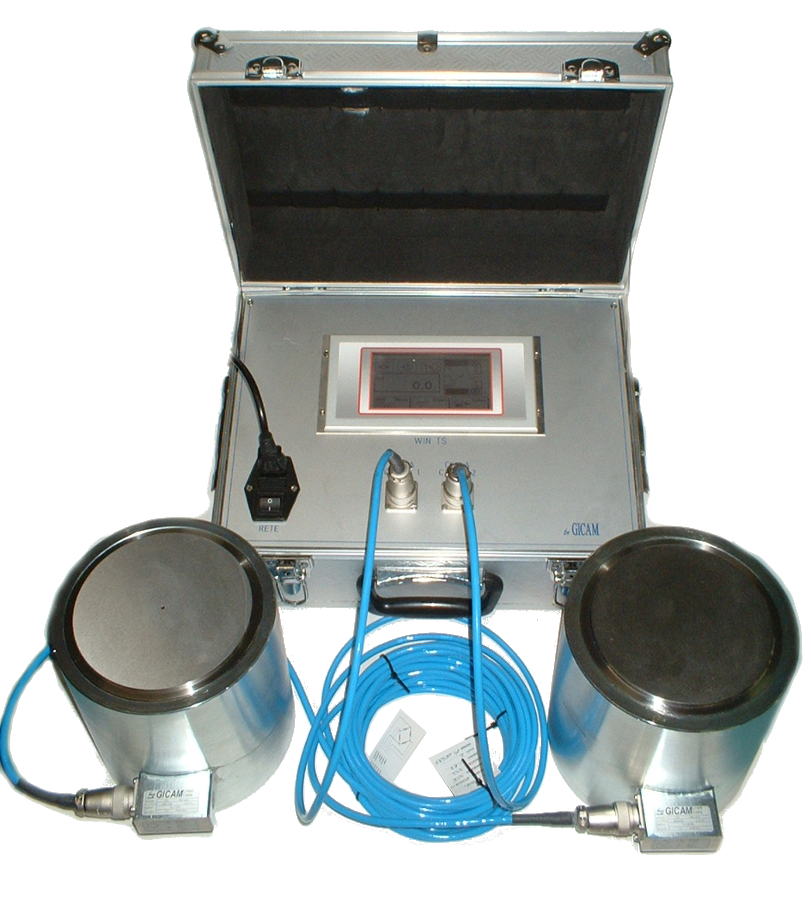

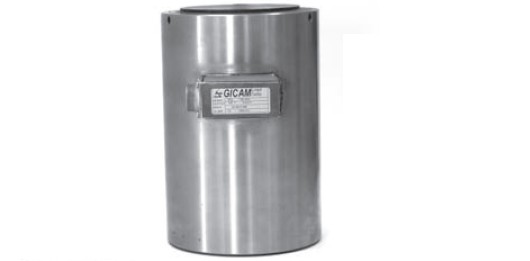

Das System besteht aus einer Gewichtsanzeige TOUCH SCREEN WIN TS, die es Ihnen erlaubt, Macht und lesen Wägezelle, Säulen-Modell COL1 Druckkraftsensor, mit Kapazitäten bis zu 20000 kN.
Dieses Kontrollsystem ist ideal, um in den modernsten Systemen für Anwendungen wie Vorschlaghammer, Druckmaschinen, Prüfstände und Automatisierung in der Regel verwendet werden, so dass zu den Spitzenwert bei einer Frequenz von 2 kHz zu erkennen. Das System kann modular mit 1/2/3 Wägezellen mit dedizierten Kapazitäten für die Anwendung sein.
Zum Vergrößern auf das Bild klicken
Technische Daten
| Stromversorgung | 220V Wechselstrom |
|---|---|
| Betriebstemperatur | -10 / +50 °C (14 / 122 °F) |
| Lagertemperatur | -20 / +60°C (-4 / +140°F) |
| Display | LCD 5,2“ (sichtbarer Bereich 118 x 58 mm) Monochrom mit hohem Kontrast |
| Display-Helligkeit | Weiße LEDs, Intensität einstellbar |
| Touchscreen | Resistiv 4 Drähte, geeignet für die Verwendung mit Handschuhen, Summer |
| Schutzklasse | IP 65 |
| Häufigkeit der Gewichtserfassung | 2000 Hz |
| Wägezellen Material | Edelstahl |
| Nennlast Wägezellen | 50, 100, 200, 300 t |
| Abmessungen Koffer | 400 x 300 x 200 mm / 15.7 x 11.8 x 7.9 in |
| Gewicht Koffer | 5 kg / 11 lbs |
| Anschlusskabel | 5 / 10 m – 6 x 0,30 (Abschirmung nicht mit dem Gehäuse der Wägezelle verbunden) |
Vollständige und aktuelle technische Daten finden Sie im Datenblatt, das Sie hier herunterladen können
PDF-Datenblatt herunterladen Montage der Wägezellen
Allgemeine Hinweise für Einbau und Montage von Wägezellen:
- Die Krafteinleitungsrichtung der Wägezellen beachten
- Die auf dem Typenschild angegebenen Temperaturgrenzen nicht überschreiten
- Die Etiketten nicht von den Wägezellen entfernen
- Kabel mit Schutzschläuchen oder Kabelkanälen ausreichend schützen
- Jede Wägezelle mit einem geeigneten Kabel erden und gegebenenfalls die Platten des Montagezubehörs überbrücken
- Nach dem Einbau der Wägezellen keine Schweißarbeiten an der Konstruktion durchführen
- Mechanische Nebenschlüsse zwischen fester und gewogener Konstruktion vermeiden oder minimieren, um Wägefehler und Nullpunktabweichungen zu verhindern
- Bei Vibrationen oder dynamischen Lasten die Wägezellen mit Schwingungsdämpfern schützen
- Die Wägezellen mit geeigneten Abdeckungen vor Staubablagerungen schützen
