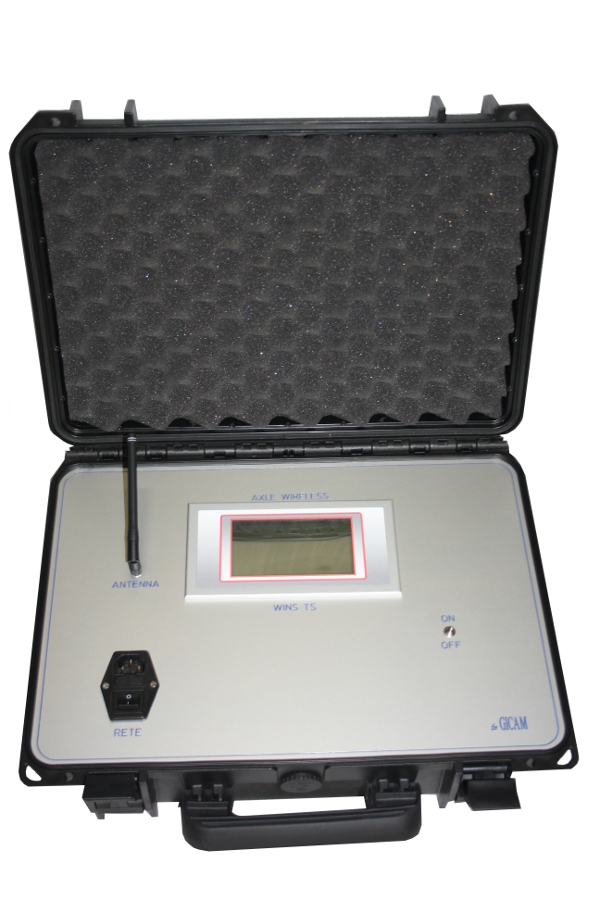

Wägesystem besteht aus modular 2/3/4 und tragbare Plattformen mit Touch-Screen-Anzeige im ABS tragbaren Koffer. Low Profile und hohe Durchflussraten Plattformen, robust in der Legierung gebaut eloxiertem Aluminium weiß Material. Verdoppeln Sie nach oben nach unten Rampe mit einer breiten Basis für die sofortige Fahrzeug Platzierung. Tragegriffe ausgestattet. Einzelanzeige der einzelnen Plattform oder die Summe aller mit einem Gesamtgewicht und teilweise Achsen-Display. Plattformen-Indikator Verbindungssystem durch Funksender und-Empfänger. Das Display ist praktisch und langlebig Tragetasche zu transportieren.

Indikatorenmodell WINTS: Kontrastschwarzweißbildschirm-System in der Lage, anzeigen und drucken jedes Rad jeder Achse Gewicht, drucken jede Diagonalsumme und Gesamtgewicht. Für jeden Steuertyp der Gewichte Verteilung in Fahrposition. Macht durch interne Akkus mit Ladegerät, Batteriedauer 200h geliefert. Erwerb durch integrierte Wireless Kommunikation.

Bedienungsanleitung herunterladen


Zoom Zur Vergrößerung auf das Bild klicken

Wägesysteme PIA AXLE/W Wägesysteme PIA AXLE/W Schema Wägesysteme PIA AXLE/W Montaggio

Technische Spezifikationen

Stromversorgung220 VAC / 24 VDC
Betriebstemperatur-10 / +50 °C (14 / 122 °F) umidità Massimo 85% senza condensa)
Lagertemperatur-20 / +60°C (-4 / +140°F)
DisplayLCD 5,2“ (sichtbarer Bereich 118 x 58 mm) Monochrom mit hohem Kontrast
 Display-HelligkeitWeiße LEDs, Intensität einstellbar
 TouchscreenResistiv 4 Drähte, geeignet für die Verwendung mit Handschuhen, Summer
Außenmaße600x420x53 mm (600x527mm lato inferiore)
Frequenz866-868 MHz
Anzahl RF-Kanäle7 wählbar über DIP Schalter
Anzahl Netzwerkadressen15 wählbar über DIP Schalter
Durchschnittliche Reichweite50 m (165 feet)
Durchschnittliche Batterielebensdauer~200 h
Plattform Gewicht25 kg / 55 lbs
Wägezellen MaterialEdelstahl
Nennlast Wägezellen2,5t 5t 10t
Zellen Nummer (1 Plattform)6
Abmessungen Koffer400 x 300 x 200 mm / 15.7 x 11.8 x 7.9 in
Gewicht Koffer5 kg / 11 lbs
Die vollstndigen und aktuellsten technischen Spezifikationen finden Sie in dem technischen Datenblatt welches hier heruntergeladen werden kann:
PDF-Datenblatt herunterladen

MOUNTING OF THE LOAD CELL

General precautions to be followed in the installation and assembly of load cells:

  • Follow the direction of application of force on the load cell
  • Do not exceed the limits of the temperature as indicated in the data sheet
  • Do not remove labels from the load cell
  • Adequately protect the cables with sleeves or channels
  • Carry out on each load cell a ground connection with suitable cable, shunt on mounting accessories
  • Do not carry out any welding on the mechanical structure after mounting the load cell
  • Avoid or reduce to a minimum level any mechanical constraints between the rigid structure and the weighing structure to avoid error in weighing and return to zero
  • In case of vibration or dynamic loads product the load cells with puffers / shock absorbers
  • Protect load cell from any dust accumulation with any appropriate means
