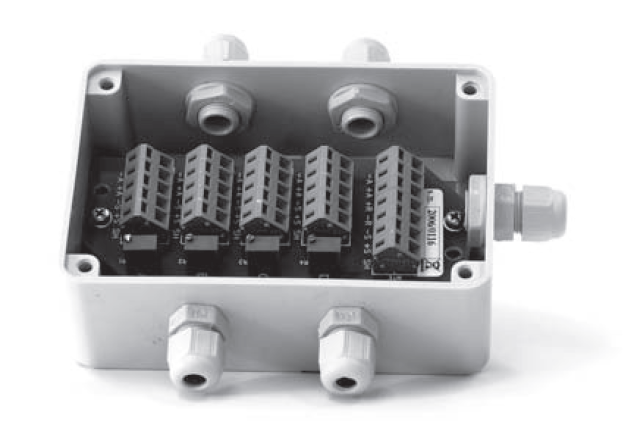

Zubehör Junction Box
PDF-Datenblatt herunterladen
Ein elektrischer Anschlusskasten ist ein Behälter für elektrische Anschlüsse, normalerweise Sie soll sie aus den Augen zu verbergen und Abschreckung Manipulationen. Eine kleine Metall oder Kunststoff Anschlussdose kann Teil einer elektrischen Leitung oder thermoplastischen Schlauchleitung (TPS) Verdrahtungssystem in einem Gebäude zu bilden.
Zum Vergrößern auf das Bild klicken
Technische Daten
| Material | Druckgegossenes Alu / Kunststoff |
|---|---|
| Betriebstemperatur | -10 / +40°C (14 / +104°F) Max. 85% nicht kondensierend |
| Schutzklasse | IP 65 |
| Lagerungstemperatur | - 20 °C / + 50 °C (-4 °F / 122 °F) |
| Anschlüsse | Doppel-Wulst Federklemmen in Edelstahl, 5,08 Steigung, bis zu 4 Zellen anschließbar |
| Kalibrierung | Durch 10-Ω-Potentiometer |
Vollständige und aktuelle technische Daten finden Sie im Datenblatt, das Sie hier herunterladen können
PDF-Datenblatt herunterladen Montage der Wägezellen
Allgemeine Hinweise für Einbau und Montage von Wägezellen:
- Die Krafteinleitungsrichtung der Wägezellen beachten
- Die auf dem Typenschild angegebenen Temperaturgrenzen nicht überschreiten
- Die Etiketten nicht von den Wägezellen entfernen
- Kabel mit Schutzschläuchen oder Kabelkanälen ausreichend schützen
- Jede Wägezelle mit einem geeigneten Kabel erden und gegebenenfalls die Platten des Montagezubehörs überbrücken
- Nach dem Einbau der Wägezellen keine Schweißarbeiten an der Konstruktion durchführen
- Mechanische Nebenschlüsse zwischen fester und gewogener Konstruktion vermeiden oder minimieren, um Wägefehler und Nullpunktabweichungen zu verhindern
- Bei Vibrationen oder dynamischen Lasten die Wägezellen mit Schwingungsdämpfern schützen
- Die Wägezellen mit geeigneten Abdeckungen vor Staubablagerungen schützen
