Zugkraft-Wägezelle AF5
PDF-Datenblatt herunterladen
Zugkraft-Wägezelle für geringe Kapazität Wägesysteme. Universell einsetzbar und kostengünstig Wägezellen.

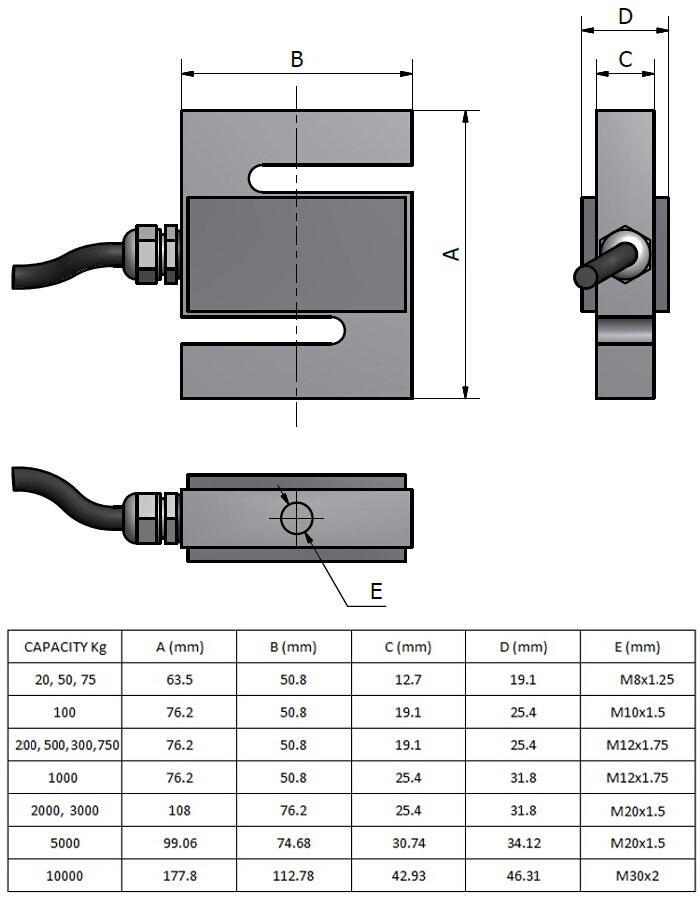

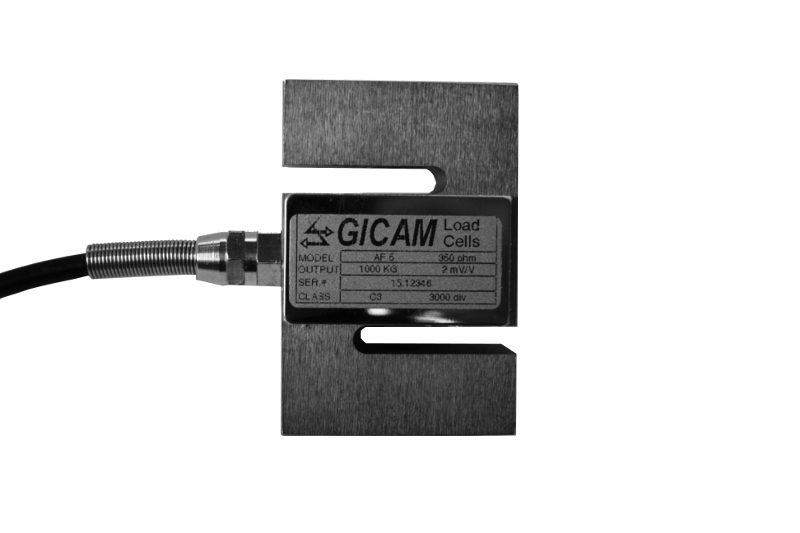

Zum Vergrößern auf das Bild klicken
Technische Daten
| Material | Vernickelter Stahl |
|---|---|
| Nennlast | 20, 50, 75, 100, 200, 300, 500, 750, 1000, 2000, 3000, 5000, 10000 kg |
| Grenzlast | 150 % F.S. |
| Bruchlast | 300 % F.S. |
| Maximale Querlast | 100 % F.S. |
| Speisespannung | Vcc 15 Max |
| Ausgangssignal | 2 mV/V |
| Ausgangstoleranz | 0,1 % F.S. |
| Nulltoleranz | 1 % F.S. |
| Linearität | 0,03 % F.S. |
| Hysterese | 0,03 % F.S. |
| Wiederholbarkeit | 0,02 % F.S. |
| Eingangswiderstand | 370 - 400 ohm |
| Ausgangswiderstand | 350-353 ohm |
| Isolationswiderstand | >= 2000 Mohm |
| Kriechfehler (30 Minuten) | 0,03 % F.S. |
| Thermische Kompensation | -10 / +40°C (14 / +104°F) |
| Betriebstemperatur | -20 / +60°C (-4 / +140°F) |
| Temperaturabweichung Nullpunkt | 0,02 % F.S. / 10°C |
| Temperaturabweichung Endwert | 0,02 % F.S. / 10°C |
| Schutzklasse | IP 65 |
| Standard Kabellänge | 5 m – 4 x 0,25 (Abschirmung nicht mit dem Gehäuse der Wägezelle verbunden) |
Vollständige und aktuelle technische Daten finden Sie im Datenblatt, das Sie hier herunterladen können
PDF-Datenblatt herunterladen Anschlüsse
| Typ | SHIELDED CABLE 4C R5 PVC 4X0,25 |
|---|---|
| Länge | 3 m (Schirm nicht mit dem Zellenkörper verbunden) |
| Rot | + IN |
| Schwarz | - IN |
| Grün | + OUT |
| Weiß | - OUT |
Montage der Wägezellen
Allgemeine Hinweise für Einbau und Montage von Wägezellen:
- Die Krafteinleitungsrichtung der Wägezellen beachten
- Die auf dem Typenschild angegebenen Temperaturgrenzen nicht überschreiten
- Die Etiketten nicht von den Wägezellen entfernen
- Kabel mit Schutzschläuchen oder Kabelkanälen ausreichend schützen
- Jede Wägezelle mit einem geeigneten Kabel erden und gegebenenfalls die Platten des Montagezubehörs überbrücken
- Nach dem Einbau der Wägezellen keine Schweißarbeiten an der Konstruktion durchführen
- Mechanische Nebenschlüsse zwischen fester und gewogener Konstruktion vermeiden oder minimieren, um Wägefehler und Nullpunktabweichungen zu verhindern
- Bei Vibrationen oder dynamischen Lasten die Wägezellen mit Schwingungsdämpfern schützen
- Die Wägezellen mit geeigneten Abdeckungen vor Staubablagerungen schützen
