Anzeigegeräte TLA
PDF-Datenblatt herunterladen

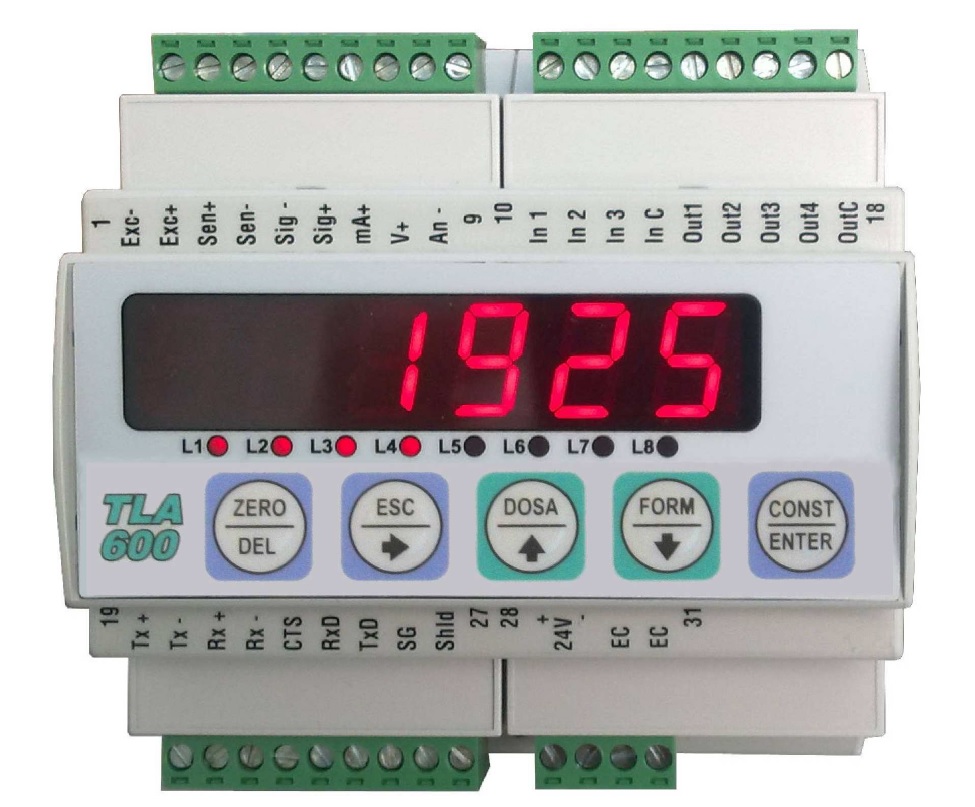

Gewichtsanzeige mit 4 Sollwerte einstellbar über den gesamten Messbereich, Logikausgänge auf vier potentialfreie Kontakte (115 Vac / 30 V DC, 0,5 A). Für gleiche oder größere Gewichtswerte setted Soll die Kontakte geschlossen. Das Öffnen oder Schließen der Kontakte stattfinden wird unter Berücksichtigung der Hysterese-Werte in den Konstanten gesetzt. Das Gerät verfügt über 3 Eingänge mit folgenden Funktionen:
- Nullgewicht;
- Senden einer Zeichenkette mit den Wiegedaten an einen Drucker 24 Säule
- Netto / Bruttogewicht oder Peak-Funktion.
Die Kalibrierung des Gerätes kann durch Setzen Konstanten Parameter in der Geräteeinstellung oder mittels eines Gewichts Probe durchgeführt werden.
Zum Vergrößern auf das Bild klicken
Technische Daten
| Stromversorgung | 24 V Gleichstrom ± 15 % |
|---|---|
| Stromaufnahme max | 5 W |
| Isolierung | Klasse II |
| Installationskategorie | Kategorie II |
| Betriebstemperatur | -10 / +50 °C (14 / 122 °F) Maximal 85% nicht kondensierend |
| Lagertemperatur | -20 / +60°C (-4 / +140°F) |
| Display | Numerische 8-stellige, 7-Segment-LED (h 14 mm) |
| Led | 8 3-mm-Anzeige-LEDs |
| Tastatur | 5 Folien-Tasten |
| Außenmaße | 106 x 60 x 110 mm / 4.17 x 2.36 x 4.33 in (l x h x p) incluse morsettiere |
| Montage | DIN-Schiene (EN 60715) nach DIN 43880 |
| Gehäusematerial | Selbstlöschender PPO |
| Anschlüsse | Abnehmbare Schraubklemmen, 5 mm Rastermaß |
| Stromversorgung der Wägezellen | 5 V Gleichstrom / 120 mA (maximal 8 Zellen mit 350 Ω parallel) gegen Kurzschluss geschützt |
| Eingangsempfindlichkeit | ≥ 0,02 μV |
| Linearität | < 0.01% des Skalenendwertes |
| Temperaturabweichung | <0,0003% des Skalenendwertes/°C |
| Interne Auflösung | 24 bit |
| Gewichtsauflösung | Bis zu 99.999 Divisionen |
| Messbereich | Von -3,9 mV / V bis 3,9 mV / V |
| Digitalfilter | 0.2 Hz a 50 Hz |
| Gewichts-Dezimalzahlen | von 0 bis 4 Dezimalstellen |
| Kalibrierung des Nullpunkts und Skalenendwert | Automatisch (Theorie) oder über Tasten ausführbar |
| Analogausgang unter Spannung | Optional: 0-10 V / 0-5 V |
| Auflösung | 16 bits |
| Kalibrierung | Digital über Tasten |
| Impedanz | ≥ 10 kΩ |
| Linearität | < 0,03 % des Skalenendwertes |
| Temperaturabweichung | <0,001 % des Skalenendwert/°C |
| Analogausgang unter Strom | Optional: 0-20 mA / 4-20 mA |
| Auflösung | 16 bits |
| Kalibrierung | Digital über Tasten |
| Impedanz | ≤ 300 Ω |
| Linearität | < 0.03% des Skalenendwert |
| Temperaturabweichung | < 0.001% des Skalenendwert/ C° |
| Logische Ausgänge | 4 Opto-Relais (Schließer) maximal 24 V Wechselstrom / 24 V Gleichstrom, jeweils 60 mA |
| Logische Eingänge | 3 optisch isoliert bei 12 / 24 V Gleichstrom PNP |
| Serielle Schnittstelle | COM1: Rs232c half duplex COM2: Rs422/Rs485 half duplex. |
| Maximale Kabellänge | 15m (Rs232c), 1000m (Rs422 e Rs485) |
| Serielle Protokolle | ASCII, Printer, EPSON, Modbus |
| Baudrate | 1200, 2400, 4800, 9600, 19200, 38400, 115200 |
| Speicher Programmcodes | 60 KByte FLASH umprogrammierbaren Bord RS232 |
| Datenspeicher | 4 Kbytes |
| Normkonform | EN61000-6-2, EN61000-6-3, EN61010-1, EN45501 |
Vollständige und aktuelle technische Daten finden Sie im Datenblatt, das Sie hier herunterladen können

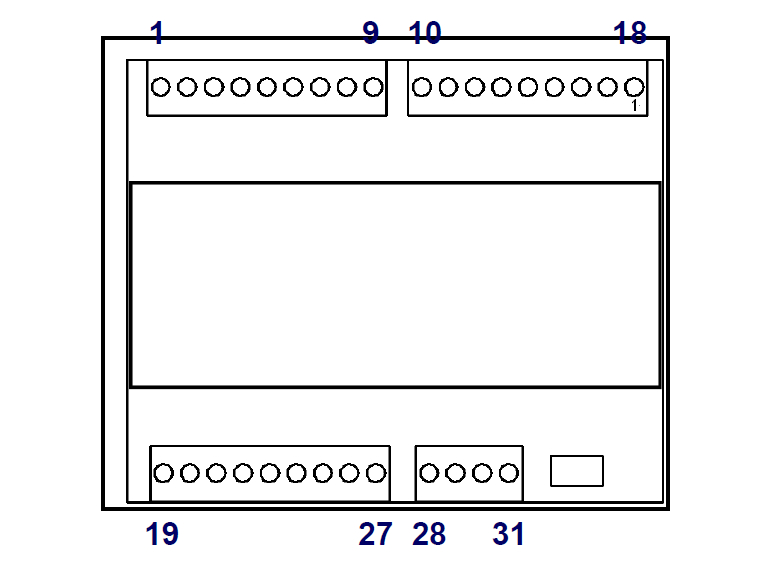

PDF-Datenblatt herunterladen Anschlüsse
| Typ | TLA terminal block (upper) |
|---|---|
| Länge | ND |
| 1 | Load cell power supply - |
| 2 | Load cell power supply + |
| 3 | Load cell ref + |
| 4 | Load cell ref - |
| 5 | Load cell signal - |
| 6 | Load cell signal + |
| 7 | + Analog current output |
| 8 | + Analog voltage output |
| 9 | - Analog output |
| 10 | Input 1 |
| 11 | Input 2 |
| 12 | Input 3 |
| 13 | Common input |
| 14 | Output 1 |
| 15 | Output 2 |
| 16 | Output 3 |
| 17 | Output 4 |
| 18 | Common Outputs |
| Typ | TLA terminal block (lower) |
|---|---|
| Länge | ND |
| 19 | TX+ RS 422 |
| 20 | TX- RS 422 |
| 21 | RX+ RS 422 |
| 22 | RX- RS 422 |
| 23 | CTS |
| 24 | RX RS 232 |
| 25 | TX RS 232 |
| 26 | SGND |
| 27 | Shield serial cables |
| 28 | + 24 Vcc |
| 29 | GND |
| 30 | NC |
| 31 | NC |
Montage der Wägezellen
Allgemeine Hinweise für Einbau und Montage von Wägezellen:
- Die Krafteinleitungsrichtung der Wägezellen beachten
- Die auf dem Typenschild angegebenen Temperaturgrenzen nicht überschreiten
- Die Etiketten nicht von den Wägezellen entfernen
- Kabel mit Schutzschläuchen oder Kabelkanälen ausreichend schützen
- Jede Wägezelle mit einem geeigneten Kabel erden und gegebenenfalls die Platten des Montagezubehörs überbrücken
- Nach dem Einbau der Wägezellen keine Schweißarbeiten an der Konstruktion durchführen
- Mechanische Nebenschlüsse zwischen fester und gewogener Konstruktion vermeiden oder minimieren, um Wägefehler und Nullpunktabweichungen zu verhindern
- Bei Vibrationen oder dynamischen Lasten die Wägezellen mit Schwingungsdämpfern schützen
- Die Wägezellen mit geeigneten Abdeckungen vor Staubablagerungen schützen
