10 kOhm LINEARES POTENTIOMETER. Ideal für den Einsatz als Kunststoff-Spritzpressen wie Vertikalpressen und viele andere Materialbearbeitungsmaschinen.


Zoom Zur Vergrößerung auf das Bild klicken

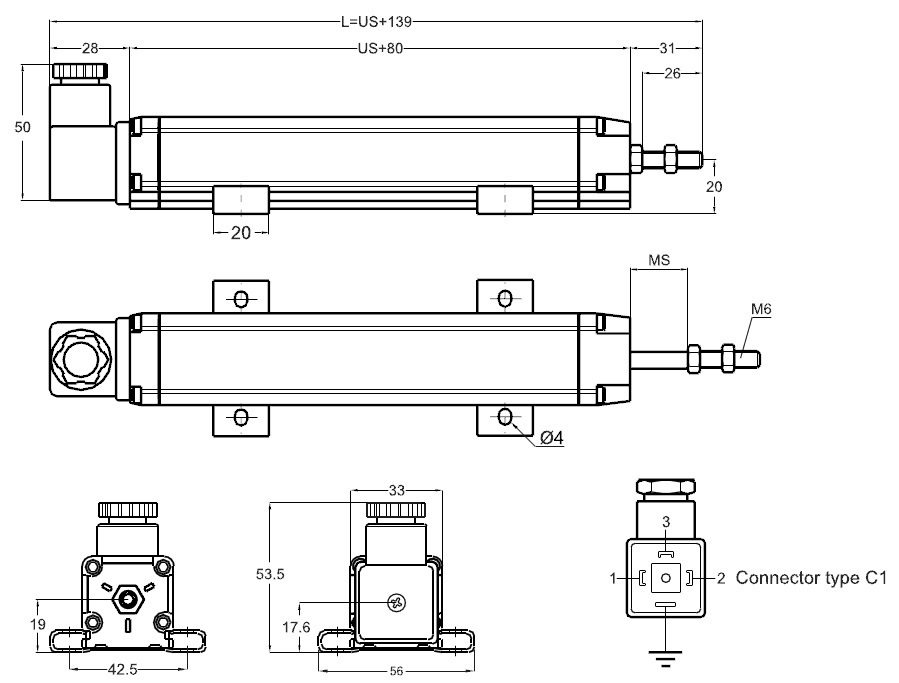

Sonderanwendungen PL750 Sonderanwendungen PL750 Schema Sonderanwendungen PL750 Montaggio

Technische Spezifikationen

Linearität± 0,05%
Wiederholbarkeit< 0.01 mm
Betriebstemperatur-20 / +80°C (-4 / +176°F)
SchutzklasseIP 65
Größe (mm)33 mm x 33 mm
Lagerungstemperatur- 30 °C / + 90 °C (-22 °F / 194 °F)
Elektrischer Nutzweg750 mm (29.52 in)
AuflösungUnendlich
Widerstand10 kΩ
Widerstandstoleranz± 20%
Lastwiderstand100 kΩ min
Empfohlener Cursorstrom< 1 µA
Max. Angelegte SpannungMaximal 28 V Gleichstrom
Elektrische Anschlüsse4-poliger Stecker
Verschiebungsgeschwindigkeit< 5 ms
Mechanisches Leben100 Millionen Zyklen
FallmaterialEloxiertes Aluminium
StabmaterialEdelstahl
StabdurchmesserØ6 mm
Mechanische BefestigungVariable Halterungen
Die vollst�ndigen und aktuellsten technischen Spezifikationen finden Sie in dem technischen Datenblatt welches hier heruntergeladen werden kann:
PDF-Datenblatt herunterladen

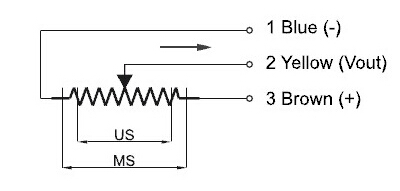

Anschlüsse

Typ
Längend (Bildschirm nicht mit dem Körper der Wägezelle verbunden)
Braun+ IN
Blau- IN
GelbOUTPUT
Anschl�sse Sonderanwendungen PL750

MOUNTING OF THE LOAD CELL

General precautions to be followed in the installation and assembly of load cells:

  • Follow the direction of application of force on the load cell
  • Do not exceed the limits of the temperature as indicated in the data sheet
  • Do not remove labels from the load cell
  • Adequately protect the cables with sleeves or channels
  • Carry out on each load cell a ground connection with suitable cable, shunt on mounting accessories
  • Do not carry out any welding on the mechanical structure after mounting the load cell
  • Avoid or reduce to a minimum level any mechanical constraints between the rigid structure and the weighing structure to avoid error in weighing and return to zero
  • In case of vibration or dynamic loads product the load cells with puffers / shock absorbers
  • Protect load cell from any dust accumulation with any appropriate means
