Zugkraft-Wägezelle AF3/R
PDF-Datenblatt herunterladen
Zugkraftwägezellen zum Messen von Trichtern, Kraft an Antriebshebeln, Waagen, Hängelasten mit Zuggliedern und Seilen usw.

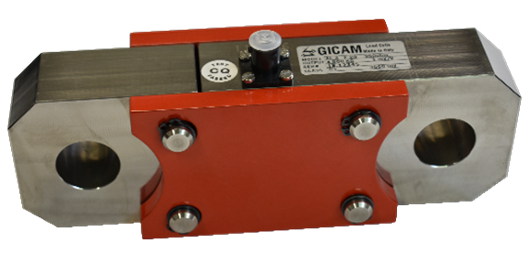

Zugkraft-Wägezelle
Zum Vergrößern auf das Bild klicken

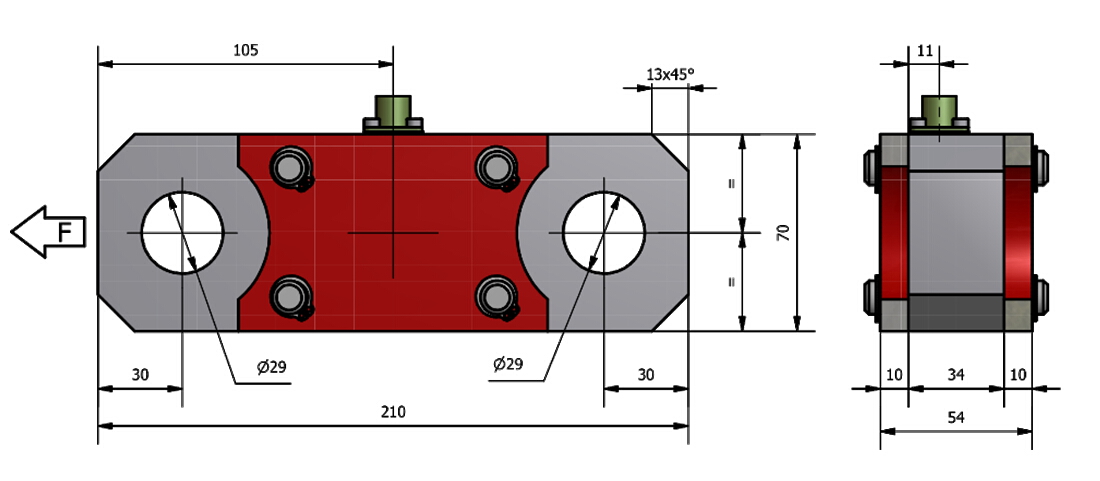

Technische Daten
| Material | Edelstahl |
|---|---|
| Nennlast | 3000, 6500, 8500 kg |
| Grenzlast | 150 % F.S. |
| Bruchlast | 500 % F.S. |
| Speisespannung | Vcc 15 Max |
| Ausgangssignal | 1 mV/V |
| Ausgangstoleranz | 0,1 % F.S. |
| Nulltoleranz | 2 % F.S. |
| Linearität | 0,03 % F.S. |
| Hysterese | 0,03 % F.S. |
| Wiederholbarkeit | 0,03 % F.S. |
| Eingangswiderstand | 350-360 ohm |
| Ausgangswiderstand | 350-353 ohm |
| Isolationswiderstand | >= 2000 MOhm |
| Kriechfehler (30 Minuten) | 0,03 % F.S. |
| Thermische Kompensation | -10 / +40°C (14 / +104°F) |
| Betriebstemperatur | -20 / +70°C (-4 / +158°F) |
| Temperaturabweichung Nullpunkt | 0,003 % F.S. / °C |
| Temperaturabweichung Endwert | 0,002 % F.S. / °C |
| Schutzklasse | IP 67 |
| Standard Kabellänge | Panel-Stecker UTS08E4P (Loser Gegenstecker UTS6JC8E4S), Länge Verbindungskabel zu definieren |
Vollständige und aktuelle technische Daten finden Sie im Datenblatt, das Sie hier herunterladen können
PDF-Datenblatt herunterladen Montage der Wägezellen
Allgemeine Hinweise für Einbau und Montage von Wägezellen:
- Die Krafteinleitungsrichtung der Wägezellen beachten
- Die auf dem Typenschild angegebenen Temperaturgrenzen nicht überschreiten
- Die Etiketten nicht von den Wägezellen entfernen
- Kabel mit Schutzschläuchen oder Kabelkanälen ausreichend schützen
- Jede Wägezelle mit einem geeigneten Kabel erden und gegebenenfalls die Platten des Montagezubehörs überbrücken
- Nach dem Einbau der Wägezellen keine Schweißarbeiten an der Konstruktion durchführen
- Mechanische Nebenschlüsse zwischen fester und gewogener Konstruktion vermeiden oder minimieren, um Wägefehler und Nullpunktabweichungen zu verhindern
- Bei Vibrationen oder dynamischen Lasten die Wägezellen mit Schwingungsdämpfern schützen
- Die Wägezellen mit geeigneten Abdeckungen vor Staubablagerungen schützen
