Druck-Zugkraft-Wägezelle ME8GE
PDF-Datenblatt herunterladen
Universal-Wägezellen für Maschinen mit festen Wiegesystemen, Tafelwaagen, Behälter, automatische Maschinen usw.
Druck-/Zugkraft-Wägezelle

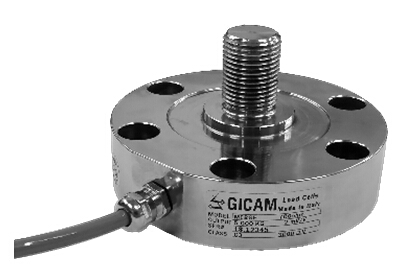

Zum Vergrößern auf das Bild klicken
Technische Daten
| Material | Edelstahl |
|---|---|
| Nennlast | 3500, 5000 kg |
| Grenzlast | 150 % F.S. |
| Bruchlast | 300 % F.S. |
| Speisespannung | Maximal 15 V Gleichstrom |
| Ausgangssignal | 2 mV/V |
| Ausgangstoleranz | 0,1 % F.S. |
| Nulltoleranz | 1 % F.S. |
| Linearität | 0,03 % F.S. |
| Hysterese | 0,03 % F.S. |
| Wiederholbarkeit | 0,03 % F.S. |
| Eingangswiderstand | 700-710 ohm |
| Ausgangswiderstand | 700-705 ohm |
| Isolationswiderstand | >= 2000 MOhm |
| Kriechfehler (30 Minuten) | 0,03 % F.S. |
| Thermische Kompensation | -10 / +40°C (14 / +104°F) |
| Betriebstemperatur | -20 / +70°C (-4 / +158°F) |
| Temperaturabweichung Nullpunkt | 0,003 % F.S. / °C |
| Temperaturabweichung Endwert | 0,002 % F.S. / °C |
| Schutzklasse | IP 67 |
| Standard Kabellänge | 5 m – 6 x 0,35 (Abschirmung nicht mit dem Gehäuse der Wägezelle verbunden) |
Vollständige und aktuelle technische Daten finden Sie im Datenblatt, das Sie hier herunterladen können
PDF-Datenblatt herunterladen Anschlüsse
| Typ | SHIELDED CABLE 6C R7 PUR 6X0,35 SHUNT |
|---|---|
| Länge | 5 m (Schirm nicht mit dem Zellenkörper verbunden) |
| Rot | + OUT |
| Schwarz | - OUT |
| Weiß | + IN |
| Grün | - IN |
| Blau | SHUNT |
| Gelb | SHUNT |
Montage der Wägezellen
Allgemeine Hinweise für Einbau und Montage von Wägezellen:
- Die Krafteinleitungsrichtung der Wägezellen beachten
- Die auf dem Typenschild angegebenen Temperaturgrenzen nicht überschreiten
- Die Etiketten nicht von den Wägezellen entfernen
- Kabel mit Schutzschläuchen oder Kabelkanälen ausreichend schützen
- Jede Wägezelle mit einem geeigneten Kabel erden und gegebenenfalls die Platten des Montagezubehörs überbrücken
- Nach dem Einbau der Wägezellen keine Schweißarbeiten an der Konstruktion durchführen
- Mechanische Nebenschlüsse zwischen fester und gewogener Konstruktion vermeiden oder minimieren, um Wägefehler und Nullpunktabweichungen zu verhindern
- Bei Vibrationen oder dynamischen Lasten die Wägezellen mit Schwingungsdämpfern schützen
- Die Wägezellen mit geeigneten Abdeckungen vor Staubablagerungen schützen
