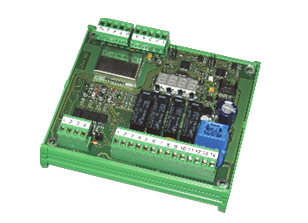

Anzeigegeräte WIN66
PDF-Datenblatt herunterladen
Gicam Gewicht-Indikatoren sind Gewichtanzeiger-Geräte, die mit Wägezellen verbunden sind. Wir haben Multifunktionsdisplayer zum Wiegen und Dosieren, zum Brückenwägen, mit Lastbegrenzer. Tragbare Displays sind in bequemen Aktentaschen erhältlich. Wir haben Panel-Montage, tragbare, DIN und OMEGA Bar Halterungen, analoge Indikatoren und Touchscreens Anzeigen. IP65 Produkte sind mit Staubschutz erhältlich. Gicam Indikatoren unterstützen industrielle Kommunikationsprotokolle wie PROFIBUS, PROFINET, MODBUS und vieles mehr.
LASTBEGRENZER für Wägezellen
Zum Vergrößern auf das Bild klicken
Technische Daten
| Stromversorgung | 10 - 30 VDC, gegen Verpolung geschützt. Absicherung mit rücksetzbarer Sicherung |
|---|---|
| Stromaufnahme max | 6 W |
| Betriebstemperatur | -10 / +50 °C (14 / 122 °F) Maximal 85% nicht kondensierend |
| Display | 4-stellige numerische rote LED mit 7 Segmenten (h 7 mm) |
| Tastatur | 4 mechanische Tasten |
| Linearität | < 0.01% des Skalenendwertes |
| Interne Auflösung | 24 bit |
| Gewichtsauflösung | Bis zu 10.000 Divisionen/Nennlast |
| Messbereich | Von -3,9 mV/V bis +3,9 mV/V |
| Kalibrierung des Nullpunkts und Skalenendwert | Automatisch (Theorie) oder über Tasten ausführbar |
| Alarm logische Ausgänge | 4 Relaisausgänge (24 V DC, ein Wechselkontakt), Spannungsversorgung Kontakte & Platine identisch |
| Serielle Schnittstelle | 2 RS232 Programmierung Platine |
| Maximale Kabellänge | 15 m |
| Serielle Protokolle | CANOpen Schnittstelle (Option) Datenübertragung und Kartenprogrammierung |
| Normkonform | Konformität EMC Normen: EN61000-6-2, EN61000-6-3, Konformität elektrische Sicherheit: EN61010-1, EN13849-1 |
Vollständige und aktuelle technische Daten finden Sie im Datenblatt, das Sie hier herunterladen können
PDF-Datenblatt herunterladen Anschlüsse
Montage der Wägezellen
Allgemeine Hinweise für Einbau und Montage von Wägezellen:
- Die Krafteinleitungsrichtung der Wägezellen beachten
- Die auf dem Typenschild angegebenen Temperaturgrenzen nicht überschreiten
- Die Etiketten nicht von den Wägezellen entfernen
- Kabel mit Schutzschläuchen oder Kabelkanälen ausreichend schützen
- Jede Wägezelle mit einem geeigneten Kabel erden und gegebenenfalls die Platten des Montagezubehörs überbrücken
- Nach dem Einbau der Wägezellen keine Schweißarbeiten an der Konstruktion durchführen
- Mechanische Nebenschlüsse zwischen fester und gewogener Konstruktion vermeiden oder minimieren, um Wägefehler und Nullpunktabweichungen zu verhindern
- Bei Vibrationen oder dynamischen Lasten die Wägezellen mit Schwingungsdämpfern schützen
- Die Wägezellen mit geeigneten Abdeckungen vor Staubablagerungen schützen
