Übertrager DGT4AN
PDF-Datenblatt herunterladen
Gewicht Transmitter mit direktem Anschluss von einem oder mehreren Wägezellen und einer Vielzahl von Ausgängen für eine einfache Integration in jedes Industrie- und Automatisierungssystem. Komfortable und sofortige Montage auf DIN-Bar und / oder OMEGA Bar.
4-KANAL DIGITAL SENDER / ANZEIGE
Zum Vergrößern auf das Bild klicken
Technische Daten
| Stromversorgung | 12 – 24 V DC ± 10%, stabilisiert |
|---|---|
| Stromaufnahme max | 100 mA @ 12 V, 70 mA @ 24 V |
| Betriebstemperatur | -10 / +40°C (14 °F / 104°F) |
| Display | 6 LED Ziffern, h 13 mm |
| Led | 6 LED Statusanzeigen |
| Tastatur | Wasserdicht mit 5 Tasten |
| Montage | Auf DIN Leiste |
| Gehäusematerial | Plastik |
| Eigenschaften des Zelleneingangs | 4 Zellen mit digitaler Entzerrung oder 4 unabhängige Wägesysteme (maximal 16 Zellen mit 350 Ω) |
| Stromversorgung der Wägezellen | 5 V Gleichstrom ± 5 %, 120 mA (maximal 16 Wägezellen mit 350 Ω |
| Eingangsempfindlichkeit | Max 6 mV/V |
| Analogausgang unter Spannung | (option) 0 – 10 V / 0 – 5 V |
| Impedanz | ≥ 10 kΩ |
| Analogausgang unter Strom | (option) 0 – 20 A / 4 – 20 mA |
| Impedanz | ≤ 350 Ω |
Vollständige und aktuelle technische Daten finden Sie im Datenblatt, das Sie hier herunterladen können

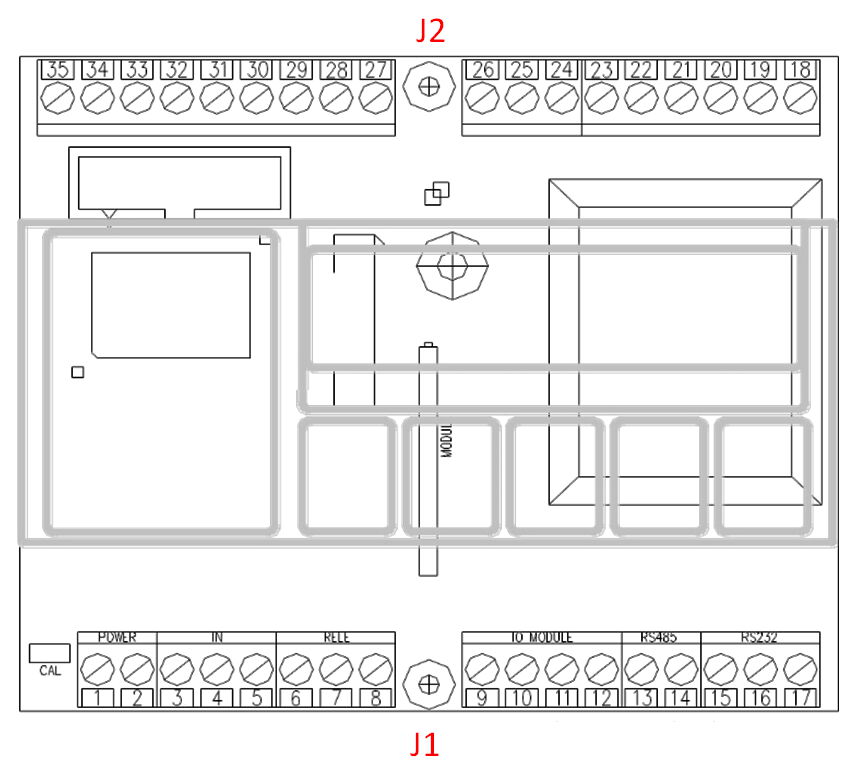

PDF-Datenblatt herunterladen Anschlüsse
| Typ | DGT4 Screw terminals J2 |
|---|---|
| Länge | ND |
| 18 | + Signal Cell 1 |
| 19 | - Signal Cell 1 |
| 20 | + Reference (only cell 1) |
| 21 | - Reference (only cell 1) |
| 22 | + Power supply Cell 1 |
| 23 | - Power supply Cell 1 |
| 24 | + Signal Cell 2 |
| 25 | - Signal Cell 2 |
| 26 | + Power supply Cell 2 |
| 27 | - Power supply Cell 2 |
| 28 | + Signal Cell 3 |
| 29 | - Signal Cell 3 |
| 30 | + Power supply Cell 3 |
| 31 | - Power supply Cell 3 |
| 32 | + Signal Cell 4 |
| 33 | - Signal Cell 4 |
| 34 | + Power supply Cell 4 |
| 35 | - Power supply Cell 4 |
| Typ | DGT4AN Screw terminals J1 |
|---|---|
| Länge | ND |
| 1 | + power supply 12/24 V dc |
| 2 | 0 V dc (GND) |
| 3 | NC |
| 4 | NC |
| 5 | NC |
| 6 | NC |
| 7 | NC |
| 8 | NC |
| 9 | + Analog output 4-20 mA |
| 10 | - Analog output 4-20 mA |
| 11 | + Analog output 0-10 V / 0-5 V |
| 12 | - Analog output 0-10 V / 0-5 V |
| 13 | RS485 + |
| 14 | RS485 - |
| 15 | RS232 TX |
| 16 | RS232 RX |
| 17 | RS232 GND |
Montage der Wägezellen
Allgemeine Hinweise für Einbau und Montage von Wägezellen:
- Die Krafteinleitungsrichtung der Wägezellen beachten
- Die auf dem Typenschild angegebenen Temperaturgrenzen nicht überschreiten
- Die Etiketten nicht von den Wägezellen entfernen
- Kabel mit Schutzschläuchen oder Kabelkanälen ausreichend schützen
- Jede Wägezelle mit einem geeigneten Kabel erden und gegebenenfalls die Platten des Montagezubehörs überbrücken
- Nach dem Einbau der Wägezellen keine Schweißarbeiten an der Konstruktion durchführen
- Mechanische Nebenschlüsse zwischen fester und gewogener Konstruktion vermeiden oder minimieren, um Wägefehler und Nullpunktabweichungen zu verhindern
- Bei Vibrationen oder dynamischen Lasten die Wägezellen mit Schwingungsdämpfern schützen
- Die Wägezellen mit geeigneten Abdeckungen vor Staubablagerungen schützen
