Gewicht Transmitter mit direktem Anschluss von einem oder mehreren Wägezellen und einer Vielzahl von Ausgängen für eine einfache Integration in jedes Industrie- und Automatisierungssystem. Komfortable und sofortige Montage auf DIN-Bar und / oder OMEGA Bar.

ZUGKRAFT REGLER

Bedienungsanleitung herunterladen


Zoom Zur Vergrößerung auf das Bild klicken

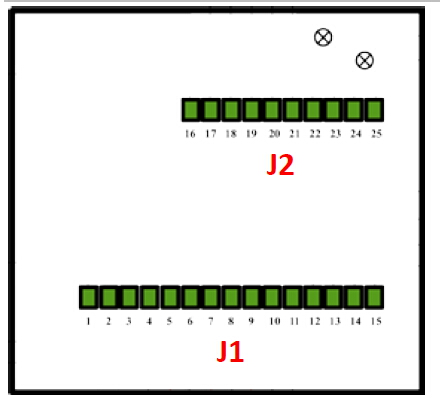

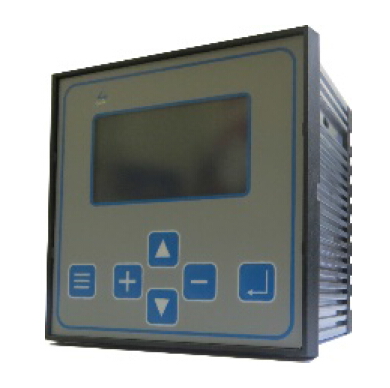

Übertrager RDT-01 Übertrager RDT-01 Schema Übertrager RDT-01 Montaggio

Technische Spezifikationen

Stromversorgung24 V Gleichstrom ± 10% (Option an Ausgangsrelais gekoppelt)
Stromaufnahme max170 mA
Betriebstemperatur0 °C / + 50 °C - 32 °F / 122 °F (Feuchte max 85% nicht kondensierend)
Lagertemperatur-20 / +50°C (-4 / +122°F)
DisplayGrafik-LCD 128 x 64 Pixel, blauer Hintergrund mit weißer Schrift; Hintergrundbeleuchtung
Tastatur6-Tasten-Folientastatur
Außenmaße95 x 95 x 80 mm / 3.7 x 3.7 x 3.1 in
GehäusematerialABS selbstverlöschend
AnschlüsseAbnehmbare Schraubklemmen
Eingangsempfindlichkeit≤ 1 μV
Linearität0.001% des Skalenendwertes
Temperaturabweichung0,003% des Skalenendwertes/°C
Digitalfilter50 Hz
Gewichts-DezimalzahlenVon 0 bis 3 Dezimalstellen
Die vollstndigen und aktuellsten technischen Spezifikationen finden Sie in dem technischen Datenblatt welches hier heruntergeladen werden kann:
PDF-Datenblatt herunterladen

MOUNTING OF THE LOAD CELL

General precautions to be followed in the installation and assembly of load cells:

  • Follow the direction of application of force on the load cell
  • Do not exceed the limits of the temperature as indicated in the data sheet
  • Do not remove labels from the load cell
  • Adequately protect the cables with sleeves or channels
  • Carry out on each load cell a ground connection with suitable cable, shunt on mounting accessories
  • Do not carry out any welding on the mechanical structure after mounting the load cell
  • Avoid or reduce to a minimum level any mechanical constraints between the rigid structure and the weighing structure to avoid error in weighing and return to zero
  • In case of vibration or dynamic loads product the load cells with puffers / shock absorbers
  • Protect load cell from any dust accumulation with any appropriate means
