GICAM verkauft verschiedene Arten von Signalwandler. Wir haben Signalwandler, die serielle Protokolle durch Funkfrequenzen übertragen, sehr einfach zu programmieren und zu steuern. Unsere Konverter sind für den Einsatz in der Industrie geeignet. Wir bieten Signalwandler an, die analoge Eingangssignale in standardisierte analoge Signale umwandeln und Signalwandler, die an Geräte mit RS-485- oder RS-422-Protokollen angeschlossen werden können.

CAN-BUS SCHNITTSTELLE


Zoom Zur Vergrößerung auf das Bild klicken

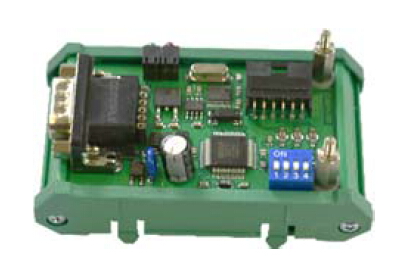

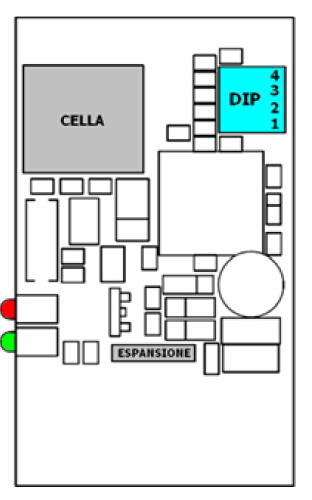

Wandler CAN Wandler CAN Schema

Technische Spezifikationen

Stromversorgung24 V Gleichstrom ± 10 %
Stromaufnahme max500 mA
Betriebstemperatur-10 / +50 °C (14 / 122 °F) Maximal 85% nicht kondensierend
Lagertemperatur- 40 °C / + 70 °C (- 40 °F / 158 °F)
Led2 Status LED
Außenmaße72 x 42,5 x 20 mm / 2.83 x 1.67 x 0.78 in
GehäusematerialOpen-Frame-Elektronikplatine (zum Schutz in einem Container oder in einem Schrank unterzubringen)
Stromversorgung der Wägezellen5 V
MessbereichVon -3 bis + 3 mV/V
Die vollstndigen und aktuellsten technischen Spezifikationen finden Sie in dem technischen Datenblatt welches hier heruntergeladen werden kann:
PDF-Datenblatt herunterladen

MOUNTING OF THE LOAD CELL

General precautions to be followed in the installation and assembly of load cells:

  • Follow the direction of application of force on the load cell
  • Do not exceed the limits of the temperature as indicated in the data sheet
  • Do not remove labels from the load cell
  • Adequately protect the cables with sleeves or channels
  • Carry out on each load cell a ground connection with suitable cable, shunt on mounting accessories
  • Do not carry out any welding on the mechanical structure after mounting the load cell
  • Avoid or reduce to a minimum level any mechanical constraints between the rigid structure and the weighing structure to avoid error in weighing and return to zero
  • In case of vibration or dynamic loads product the load cells with puffers / shock absorbers
  • Protect load cell from any dust accumulation with any appropriate means
