Anzeigegeräte RIN1-PL SIL2
PDF-Datenblatt herunterladen

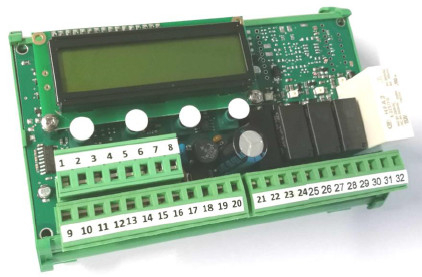

RIN1-PL ist ein Lastbegrenzungssystem für den Anschluss von Wägezellen mit zwei Kanälen. Bei Systemen, bei denen die Leistungsstufe PL d erforderlich ist, muss die Zelle über eine Doppelbrücke verfügen.
In der SIL2 konformen Version entsprechend der Kategorie 2 nach EN13849-1:2016, PL d (entsprechend SIL2 nach EN62061) wird die Lastbegrenzung mittels Relais ausgeführt, von denen das SPERR-Relais ein Sicherheitsrelais mit geführten Kontakten und Echtzeitüberwachung nach EN50205 ist.
Zum Vergrößern auf das Bild klicken
Technische Daten
| Stromversorgung | 20 - 50 VAC/VDC |
|---|---|
| Stromaufnahme max | 6 VA |
| Isolierung | Klasse III |
| Betriebstemperatur | -10 °C / +50 °C |
| Lagertemperatur | -20 °C / +60 °C |
| Display | Hintergrundbeleuchtetes LCD, 2 Zeilen mit 16 Zeichen, Zeichenhöhe 5 mm |
| Logische Ausgänge | Sicherheitsrelais mit geführten Kontakten (EN50205), ein Wechslerkontakt |
| Logische Eingänge | 2 optoisolierte Logikeingänge (12/24 VDC) PNP |
| Zusätzliche logische Ausgänge | Anzahl: 2 Relais mit einem Wechslerkontakt |
| Alarm logische Ausgänge | Relais mit Wechslerkontakt |
| Normkonform | EN6100-6-2, EN6100-6-3 für EMC, EN61010-1 für elektrische Sicherheit, EN13849-1 sicherheitsrelevante Teile von Steuerungssystemen |
Vollständige und aktuelle technische Daten finden Sie im Datenblatt, das Sie hier herunterladen können
PDF-Datenblatt herunterladen Montage der Wägezellen
Allgemeine Hinweise für Einbau und Montage von Wägezellen:
- Die Krafteinleitungsrichtung der Wägezellen beachten
- Die auf dem Typenschild angegebenen Temperaturgrenzen nicht überschreiten
- Die Etiketten nicht von den Wägezellen entfernen
- Kabel mit Schutzschläuchen oder Kabelkanälen ausreichend schützen
- Jede Wägezelle mit einem geeigneten Kabel erden und gegebenenfalls die Platten des Montagezubehörs überbrücken
- Nach dem Einbau der Wägezellen keine Schweißarbeiten an der Konstruktion durchführen
- Mechanische Nebenschlüsse zwischen fester und gewogener Konstruktion vermeiden oder minimieren, um Wägefehler und Nullpunktabweichungen zu verhindern
- Bei Vibrationen oder dynamischen Lasten die Wägezellen mit Schwingungsdämpfern schützen
- Die Wägezellen mit geeigneten Abdeckungen vor Staubablagerungen schützen
