Übertrager RQA
PDF-Datenblatt herunterladen

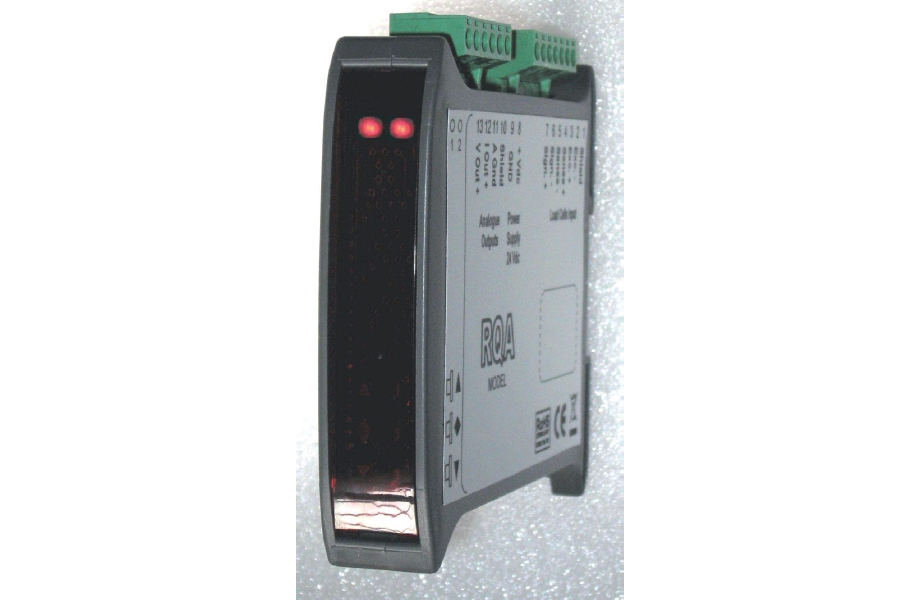

Gewicht Transmitter mit direktem Anschluss von einem oder mehreren Wägezellen und einer Vielzahl von Ausgängen für eine einfache Integration in jedes Industrie- und Automatisierungssystem. Komfortable und sofortige Montage auf DIN-Bar und / oder OMEGA Bar.
Digital / Analog-VERSTÄRKER für Wägezellen
Zum Vergrößern auf das Bild klicken
Technische Daten
| Stromversorgung | 24 V Gleichstrom ± 10 % gegen Polaritätsumkehr geschützt. Schutz durch rücksetzbare Sicherung |
|---|---|
| Stromaufnahme max | 1 W |
| Isolierung | Klasse II |
| Installationskategorie | Kategorie II |
| Betriebstemperatur | -10 / +50 °C (14 / 122 °F) Maximal 85% nicht kondensierend |
| Lagertemperatur | -20 / +60°C (-4 / +140°F) |
| Led | 2 LED mit 3 mm (Funktionsstatus) |
| Tastatur | 3 Tasten (hinter roter Frontklappe) |
| Außenmaße | 110 mm x 120 mm x 23 mm (l x h x p) inklusiv Klemmleisten |
| Montage | Halterung DIN od. OMEGA Leiste |
| Gehäusematerial | Mix ABS/PC selbstverlöschend |
| Anschlüsse | Herausnehmbare Schraubklemme, Rastermaß Schraubklemmen 5.08 |
| Eigenschaften des Zelleneingangs | Maximal 4 Wägezellen mit 350 Ω parallel geschalten (oder 8 Zellen mit 700 Ω) |
| Stromversorgung der Wägezellen | 4V |
| Linearität | < 0.01% des Skalenendwertes |
| Temperaturabweichung | < 0.001% des Skalenendwert/°C |
| Interne Auflösung | 16 - 24 bit |
| Messbereich | -2.6 mV/V - +2.6 mV/V |
| Digitalfilter | 0.1 Hz - 50 Hz |
| Gewichts-Dezimalzahlen | Von 0 bis 3 Dezimalstellen |
| Kalibrierung des Nullpunkts und Skalenendwert | Über Tasten ausführbar |
| Kontrolle Zellenkabelunterbrechung | Fortlaufend |
| Analogausgang unter Spannung | ± 10 V / ± 5 V |
| Auflösung | 16 bits |
| Kalibrierung | Digital über Tasten |
| Impedanz | ≥ 10 kΩ |
| Linearität | 0,03 % des Skalenendwertes |
| Temperaturabweichung | < 0,002 % des Skalenendwert/°C |
| Analogausgang unter Strom | 0 – 20 A / 4 – 20 mA |
| Auflösung | 16 bits |
| Kalibrierung | Digital über Tasten |
| Impedanz | ≤ 300 Ω |
| Linearität | 0,03 % des Skalenendwertes |
| Temperaturabweichung | < 0,002 % des Skalenendwert/°C |
| Normkonform | Konformität EMC Normen: EN61000-6-2, EN61000-6-3, Konformität elektrische Sicherheit: EN61010-1 |
Vollständige und aktuelle technische Daten finden Sie im Datenblatt, das Sie hier herunterladen können

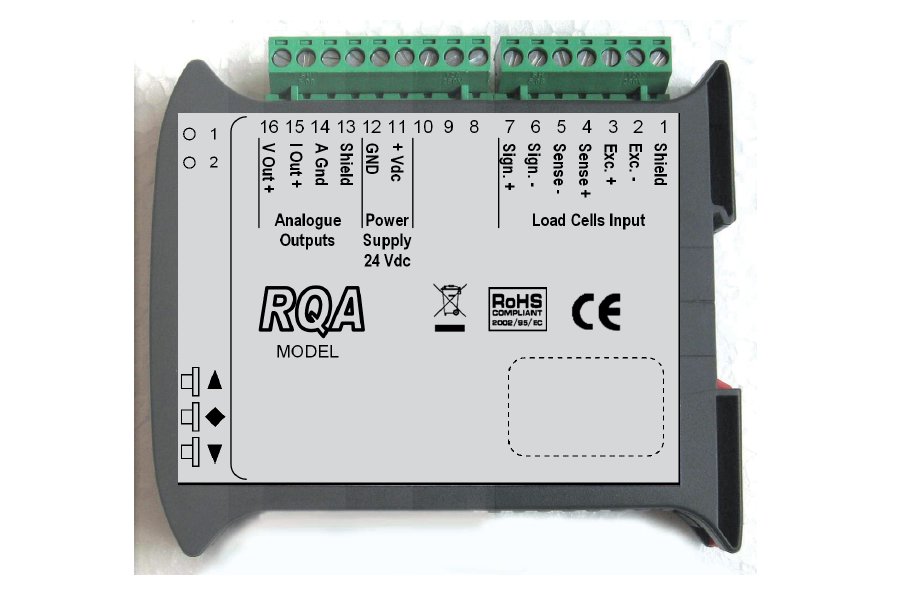

PDF-Datenblatt herunterladen Anschlüsse
| Typ | Klemmleiste 6P Schritt 5.08 mm |
|---|---|
| Länge | ND |
| 11 | Power supply 24 Vdc |
| 12 | Power supply GND |
| 13 | Shield |
| 14 | Analog outputs shield |
| 15 | Analog output 4-20 / 0-20 mA |
| 16 | Analog output ± 10V ± 5V |
| Typ | Klemmleiste 7P Schritt 5.08 mm Ausführung 6-Draht-Wägezelle |
|---|---|
| Länge | ND |
| 1 | Shield |
| 2 | - Excitation |
| 3 | + Excitation |
| 4 | + Reference |
| 5 | - Reference |
| 6 | - Signal |
| 7 | + Signal |
| Typ | Klemmleiste 7P Schritt 5.08 mm Ausführung 4-Draht-Wägezelle |
|---|---|
| Länge | ND |
| 1 | Shield |
| 2 | - Excitation Connect to terminal n. 5 |
| 3 | + Excitation Connect to terminal n. 4 |
| 6 | - Signal |
| 7 | + Signal |
Montage der Wägezellen
Allgemeine Hinweise für Einbau und Montage von Wägezellen:
- Die Krafteinleitungsrichtung der Wägezellen beachten
- Die auf dem Typenschild angegebenen Temperaturgrenzen nicht überschreiten
- Die Etiketten nicht von den Wägezellen entfernen
- Kabel mit Schutzschläuchen oder Kabelkanälen ausreichend schützen
- Jede Wägezelle mit einem geeigneten Kabel erden und gegebenenfalls die Platten des Montagezubehörs überbrücken
- Nach dem Einbau der Wägezellen keine Schweißarbeiten an der Konstruktion durchführen
- Mechanische Nebenschlüsse zwischen fester und gewogener Konstruktion vermeiden oder minimieren, um Wägefehler und Nullpunktabweichungen zu verhindern
- Bei Vibrationen oder dynamischen Lasten die Wägezellen mit Schwingungsdämpfern schützen
- Die Wägezellen mit geeigneten Abdeckungen vor Staubablagerungen schützen
