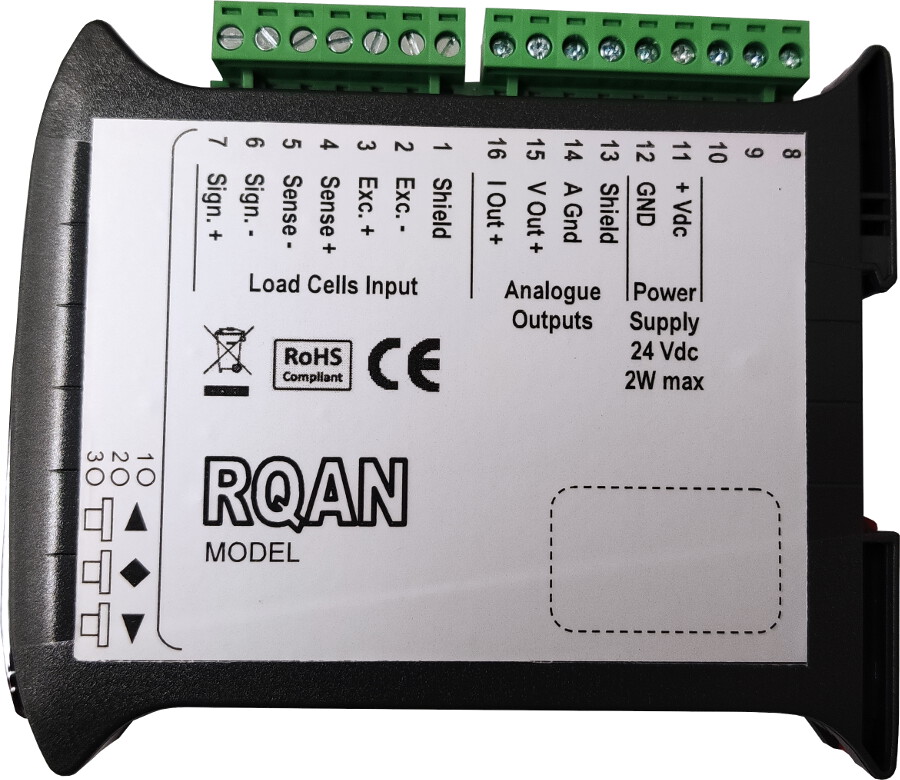

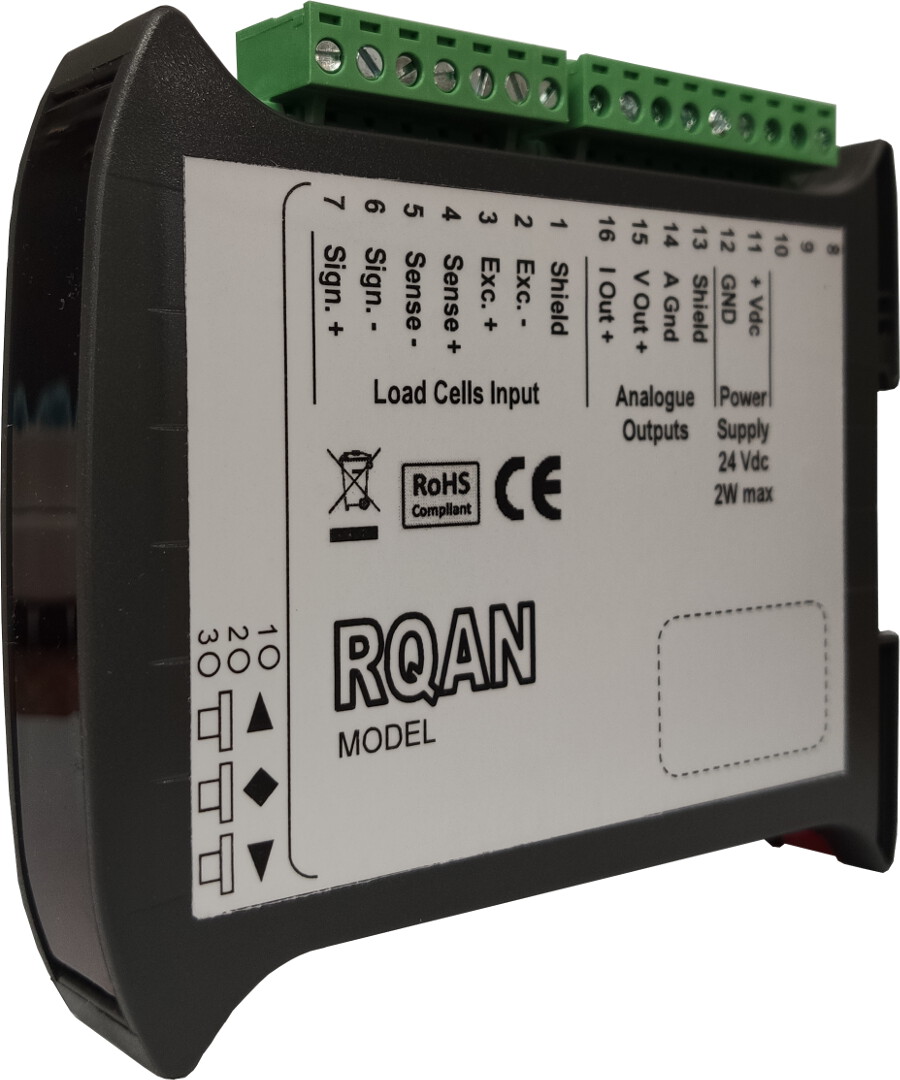

Übertrager RQAN
PDF-Datenblatt herunterladen
Gewicht Transmitter mit direktem Anschluss von einem oder mehreren Wägezellen und einer Vielzahl von Ausgängen für eine einfache Integration in jedes Industrie- und Automatisierungssystem. Komfortable und sofortige Montage auf DIN-Bar und / oder OMEGA Bar.
Digital / Analog-VERSTÄRKER für Wägezellen
Installations- und Bedienungshandbuch herunterladen
Handbuch für Seriennummern 2023-0186 oder älter
Installations- und Bedienungshandbuch herunterladen
Zum Vergrößern auf das Bild klicken
Technische Daten
| Stromversorgung | 24 V Gleichstrom ± 10 % |
|---|---|
| Stromaufnahme max | 1 Watt |
| Led | Drei LED mit 3 mm |
| Außenmaße | 110 x 120 x 23 mm |
| Montage | Halterung DIN od. OMEGA Leiste |
| Eigenschaften des Zelleneingangs | Maximal 4 Wägezellen mit 350 Ω parallel geschalten (oder 8 Zellen mit 700 Ω) |
| Stromversorgung der Wägezellen | 4 Volt Gleichstrom |
| Normkonform | EN61000-6-2, EN61000-6-3, EN61010-1 |
Vollständige und aktuelle technische Daten finden Sie im Datenblatt, das Sie hier herunterladen können
PDF-Datenblatt herunterladen Montage der Wägezellen
Allgemeine Hinweise für Einbau und Montage von Wägezellen:
- Die Krafteinleitungsrichtung der Wägezellen beachten
- Die auf dem Typenschild angegebenen Temperaturgrenzen nicht überschreiten
- Die Etiketten nicht von den Wägezellen entfernen
- Kabel mit Schutzschläuchen oder Kabelkanälen ausreichend schützen
- Jede Wägezelle mit einem geeigneten Kabel erden und gegebenenfalls die Platten des Montagezubehörs überbrücken
- Nach dem Einbau der Wägezellen keine Schweißarbeiten an der Konstruktion durchführen
- Mechanische Nebenschlüsse zwischen fester und gewogener Konstruktion vermeiden oder minimieren, um Wägefehler und Nullpunktabweichungen zu verhindern
- Bei Vibrationen oder dynamischen Lasten die Wägezellen mit Schwingungsdämpfern schützen
- Die Wägezellen mit geeigneten Abdeckungen vor Staubablagerungen schützen
