Übertrager WAT 01
PDF-Datenblatt herunterladen
MESSUMFORMER
Bei Anschluss von Wägezellen mit 4 Adern eine Brücke zwischen Stromversorgung+ … Referenz+ und Stromversorgung- … Referenz- herstellen!

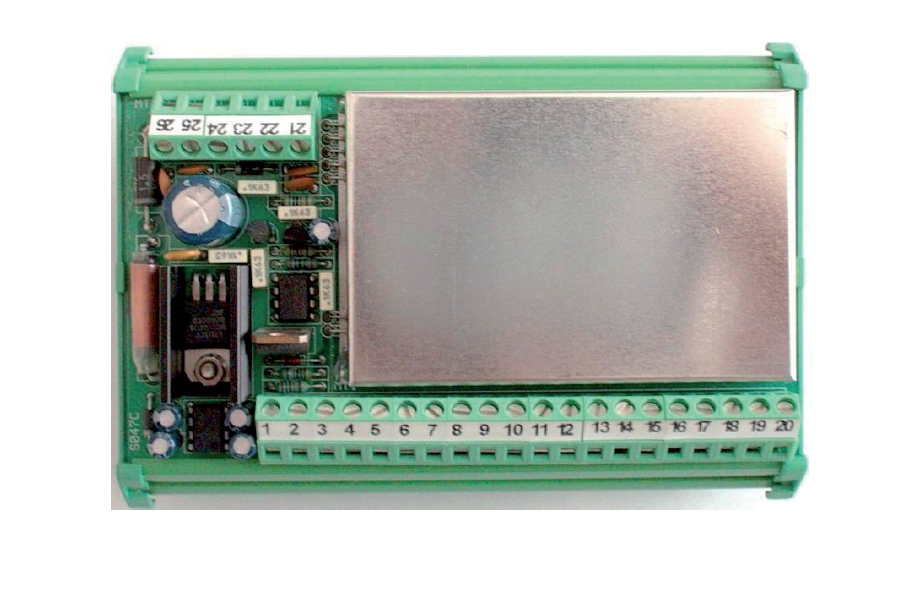

Zum Vergrößern auf das Bild klicken
Technische Daten
| Stromversorgung | 24 V Gleichstrom ± 15 % |
|---|---|
| Stromaufnahme max | 6 W |
| Isolierung | Klasse III |
| Betriebstemperatur | -10 / +40°C (14 °F / 104°F) Luftfeuchtigkeit Maximal 85% nicht kondensierend |
| Lagertemperatur | -20 / +60°C (-4 / +140°F) |
| Außenmaße | 130 x 90 x 72 mm / 5.12 x 3.54 x 2.83 in (l x h x p) |
| Montage | Halterung DIN od. OMEGA Leiste |
| Gehäusematerial | Polyamid 6.6 UL 94V-0, selbstverlöschend |
| Anschlüsse | Herausnehmbare Schraubklemme, Rastermaß Schraubklemmen 5.08 |
| Stromversorgung der Wägezellen | 10 V Gleichstrom / 120 mA (maximal 4 Zellen ,mit 350 Ω parallel geschalten) gegen Kurzschluss geschützt |
| Linearität | 0,02 % des Skalenendwertes |
| Temperaturabweichung | 0,005 % des Skalenendwertes/°C |
| Messbereich | -0.5 / +3 mV/V |
| Kalibrierung des Nullpunkts und Skalenendwert | Grob-Einstellung Null und S. E. mit Mikroschalter 16 Kombinationen, Fein mit Widerstandstrimmer |
| Analog-Filterintegrator | Einstellbar mit Potentiometer |
| Analogausgang unter Spannung | 0 – 10 V / ± 5 V |
| Impedanz | ≥ 10 kΩ |
| Analogausgang unter Strom | 0 - 20 mA / 4 - 20 mA |
| Impedanz | ≤ 300 Ω |
| Normkonform | Konformität EMC Normen: EN61000-6-2, EN61000-6-3, Konformität elektrische Sicherheit: EN61010-1 |
Vollständige und aktuelle technische Daten finden Sie im Datenblatt, das Sie hier herunterladen können
PDF-Datenblatt herunterladen Anschlüsse

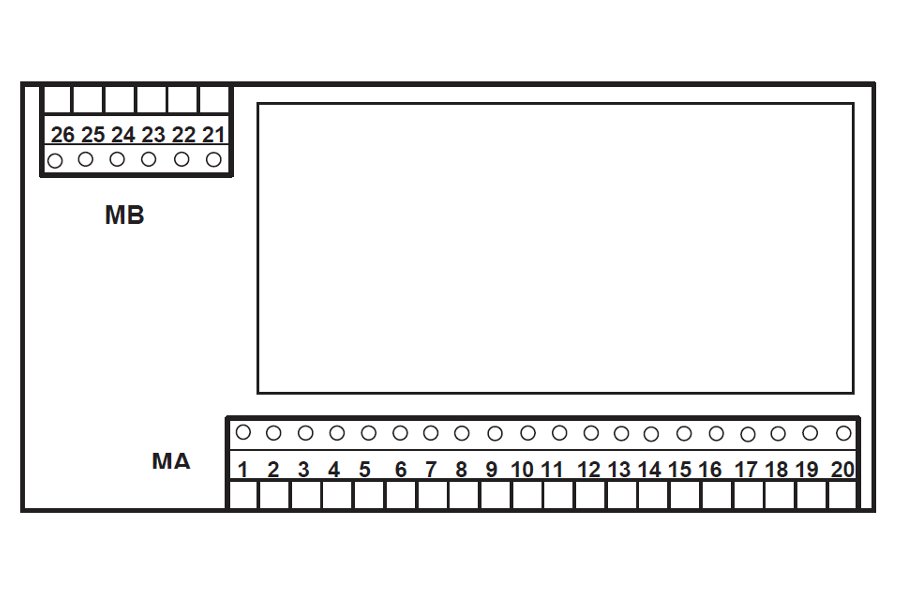

| Typ | Klemmleiste MA 20P Schritt 5.08 |
|---|---|
| Länge | ND |
| 1 | Load cell 1, Exc. - |
| 2 | Load cell 1, Exc. + |
| 3 | Load cell 1, signal - |
| 4 | Load cell 1, signal + |
| 5 | Shield |
| 6 | Load cell 2, Exc. - |
| 7 | Load Cell 2, Exc. + |
| 8 | Load Cell 2, signal - |
| 9 | Load cell 2, signal + |
| 10 | Shield |
| 11 | Load cell 3, Exc. - |
| 12 | Load cell 3, Exc. + |
| 13 | Load cell 3, signal - |
| 14 | Load cell 3, signal + |
| 15 | Shield |
| 16 | Load cell 4, Exc. - |
| 17 | Load cell 4, Exc. + |
| 18 | Load cell 4, signal - |
| 19 | Load cell 4, signal + |
| 20 | Shield |
| Typ | Klemmleiste MB 6P Schritt 5.08 |
|---|---|
| Länge | ND |
| 21 | Current analog out 0-20mA/4-20mA |
| 22 | Voltage analog out 0-10Vcc |
| 23 | Analog out (voltage / current) |
| 24 | - 24 vcc ± 15% |
| 25 | + 24 vcc ± 15% |
| 26 | Ground |
Montage der Wägezellen
Allgemeine Hinweise für Einbau und Montage von Wägezellen:
- Die Krafteinleitungsrichtung der Wägezellen beachten
- Die auf dem Typenschild angegebenen Temperaturgrenzen nicht überschreiten
- Die Etiketten nicht von den Wägezellen entfernen
- Kabel mit Schutzschläuchen oder Kabelkanälen ausreichend schützen
- Jede Wägezelle mit einem geeigneten Kabel erden und gegebenenfalls die Platten des Montagezubehörs überbrücken
- Nach dem Einbau der Wägezellen keine Schweißarbeiten an der Konstruktion durchführen
- Mechanische Nebenschlüsse zwischen fester und gewogener Konstruktion vermeiden oder minimieren, um Wägefehler und Nullpunktabweichungen zu verhindern
- Bei Vibrationen oder dynamischen Lasten die Wägezellen mit Schwingungsdämpfern schützen
- Die Wägezellen mit geeigneten Abdeckungen vor Staubablagerungen schützen
