Plattfom-Wägezelle CN1

Zentrale Wägezellen für Wiegesysteme, automatische Dosieranlagen, medizinische Maschinen, Lebensmitteln, Textilien und für die Automation allgemein.

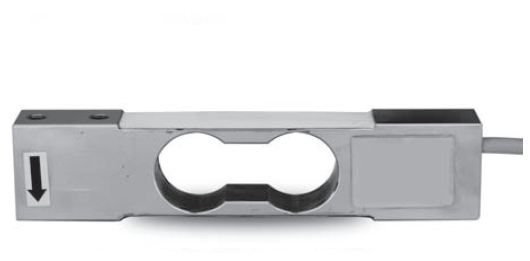

Plattform-Wägezelle

Zum Vergrößern auf das Bild klicken

Technische Daten

Material	Edelstahl
Nennlast	7,5, 15, 30, 50, 60, 75 kg
Grenzlast	150 % F.S.
Bruchlast	300 % F.S.
Speisespannung	Vcc 15 Max
Ausgangssignal	2 mV/V
Ausgangstoleranz	0,1 % F.S.
Nulltoleranz	1 % F.S.
Linearität	0,03 % F.S.
Hysterese	0,03 % F.S.
Wiederholbarkeit	0,03 % F.S.
Eingangswiderstand	350 - 400 ohm
Ausgangswiderstand	350-353 ohm
Isolationswiderstand	>= 2000 Mohm
Kriechfehler (30 Minuten)	0,03 % F.S.
Thermische Kompensation	-10 / +40°C (14 / +104°F)
Betriebstemperatur	-20 / +70°C (-4 / +158°F)
Temperaturabweichung Nullpunkt	0,003 % F.S. / °C
Temperaturabweichung Endwert	0,002 % F.S. / °C
Schutzklasse	IP 67
Standard Kabellänge	5 m – 6 x 0,30 (Abschirmung nicht mit dem Gehäuse der Wägezelle verbunden)

Vollständige und aktuelle technische Daten finden Sie im Datenblatt, das Sie hier herunterladen können

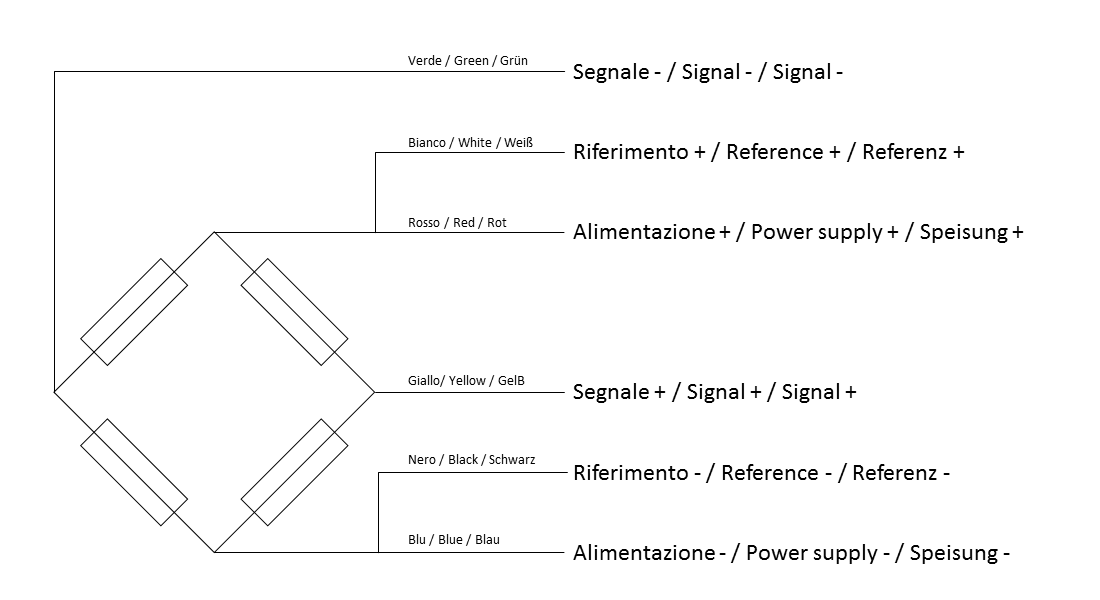

Typ	GESCHIRMTES KABEL 6C R7 PUR 6X0,35
Länge	5 m (Schirm nicht mit dem Zellenkörper verbunden)
Rot	+ IN
Blau	- IN
Weiß	+ REF
Schwarz	- REF
Gelb	+ OUT
Grün	- OUT

Allgemeine Hinweise für Einbau und Montage von Wägezellen:

Die Krafteinleitungsrichtung der Wägezellen beachten
Die auf dem Typenschild angegebenen Temperaturgrenzen nicht überschreiten
Die Etiketten nicht von den Wägezellen entfernen
Kabel mit Schutzschläuchen oder Kabelkanälen ausreichend schützen
Jede Wägezelle mit einem geeigneten Kabel erden und gegebenenfalls die Platten des Montagezubehörs überbrücken
Nach dem Einbau der Wägezellen keine Schweißarbeiten an der Konstruktion durchführen
Mechanische Nebenschlüsse zwischen fester und gewogener Konstruktion vermeiden oder minimieren, um Wägefehler und Nullpunktabweichungen zu verhindern
Bei Vibrationen oder dynamischen Lasten die Wägezellen mit Schwingungsdämpfern schützen
Die Wägezellen mit geeigneten Abdeckungen vor Staubablagerungen schützen
