Rollen-Wägezelle GC1
PDF-Datenblatt herunterladen

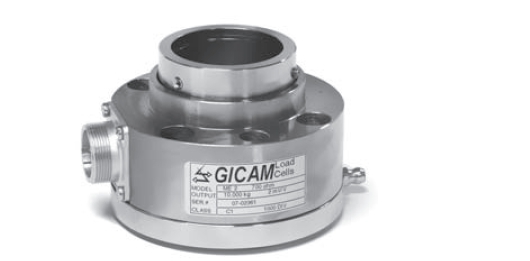

Gicam Rollen-Wägezellen messen die Zugkraft von Papier, Kunststofffolien, Geweben, Gummi und Metallbändern an Druck- und Converting-Maschinen. Ausführungen freitragend, drehbar, mit Lageraufnahme und für Stehlager.
Rollen-Wägezelle
Möglichkeit seitlicher Schmierung des Lagers, einfache Montage, Möglichkeit für internen Verstärker 4-20mA / 0-10V, Lager Ø32, 35, 40, mm
Zum Vergrößern auf das Bild klicken
Technische Daten
| Material | Edelstahl |
|---|---|
| Nennlast | 25, 50, 100, 200 kg |
| Grenzlast | 150 % F.S. |
| Bruchlast | 300 % F.S. |
| Speisespannung | Vcc 18 Max |
| Ausgangssignal | 2 mV/V |
| Ausgangstoleranz | 0,1 % F.S. |
| Nulltoleranz | 1 % F.S. |
| Linearität | 0,1 % F.S. |
| Hysterese | 0,05 % F.S. |
| Wiederholbarkeit | 0,1 % F.S. |
| Eingangswiderstand | 350-360 ohm |
| Ausgangswiderstand | 350-353 ohm |
| Isolationswiderstand | >= 2000 Mohm |
| Kriechfehler (30 Minuten) | 0,05 % F.S. |
| Thermische Kompensation | -10 / +40°C (14 / +104°F) |
| Betriebstemperatur | -20 / +70°C (-4 / +158°F) |
| Temperaturabweichung Nullpunkt | 0,003 % F.S. / °C |
| Temperaturabweichung Endwert | 0,002 % F.S. / °C |
| Schutzklasse | IP 54 |
| Anschlüsse | Panel-Stecker CR2R-07APNS |
| Standard Kabellänge | Optional: Loser Gegenstecker CR2P-07ASNS-10, Verbindungskabel 4 x 0,25 mm2 (Länge zu definieren) |
Vollständige und aktuelle technische Daten finden Sie im Datenblatt, das Sie hier herunterladen können
PDF-Datenblatt herunterladen Anschlüsse
| Typ | VERBINDER 7P SCC2A-16 |
|---|---|
| Länge | 5 m (Schirm nicht mit dem Zellenkörper verbunden) |
| Pin 1 | + OUT |
| Pin 2 | - OUT |
| Pin 3 | NC |
| Pin 4 | NC |
| Pin 5 | NC |
| Pin 6 | + IN |
| Pin 7 | - IN |
Montage der Wägezellen
Allgemeine Hinweise für Einbau und Montage von Wägezellen:
- Die Krafteinleitungsrichtung der Wägezellen beachten
- Die auf dem Typenschild angegebenen Temperaturgrenzen nicht überschreiten
- Die Etiketten nicht von den Wägezellen entfernen
- Kabel mit Schutzschläuchen oder Kabelkanälen ausreichend schützen
- Jede Wägezelle mit einem geeigneten Kabel erden und gegebenenfalls die Platten des Montagezubehörs überbrücken
- Nach dem Einbau der Wägezellen keine Schweißarbeiten an der Konstruktion durchführen
- Mechanische Nebenschlüsse zwischen fester und gewogener Konstruktion vermeiden oder minimieren, um Wägefehler und Nullpunktabweichungen zu verhindern
- Bei Vibrationen oder dynamischen Lasten die Wägezellen mit Schwingungsdämpfern schützen
- Die Wägezellen mit geeigneten Abdeckungen vor Staubablagerungen schützen
