VERBINDUNGSKARTE – 4 KANÄLE
Erfassung von bis zu 4 Wägekanälen und Übertragung der erfassten Gewichte über RS232 / RS485 serielle Schnittstelle. Möglichkeit der Verwendung von STAND ALONE oder verbunden mit einem Detektor mit Funktionen zur Anzeige individueller Gewichte und Gewichtungen, Kanalsimulation, Unwuchtfunktion usw. ASCII-Master / Slave-Standardprotokoll zur Gewichtserfassung, Parameterkonfiguration und Wägekanal-Kalibrierung.
Installationsanleitung herunterladen

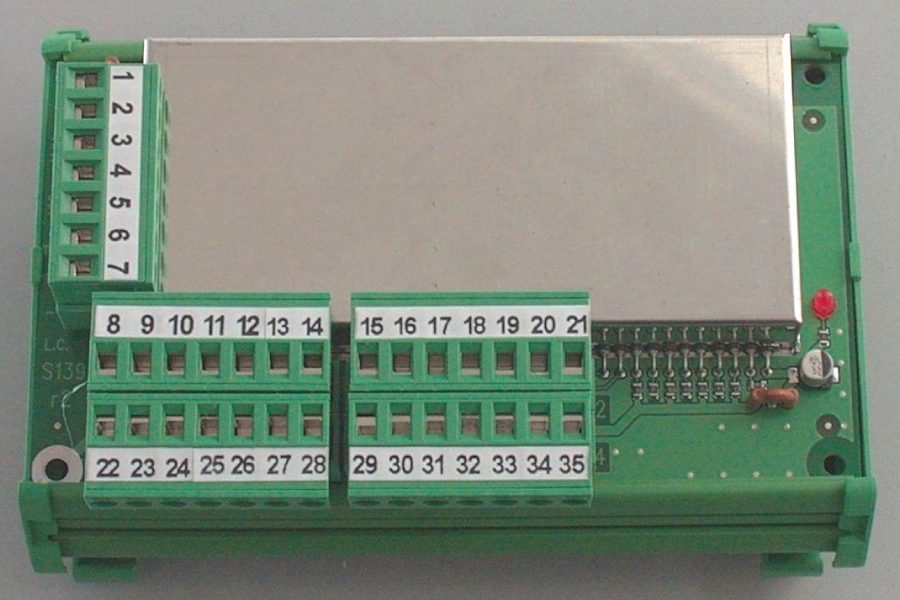

Zur Vergrößerung auf das Bild klicken
| Stromversorgung | 12/24 V Gleichstrom – 5 V G.S. | |
| Stromaufnahme max | 2 W | |
| Isolierung | Klasse II | |
| Installationskategorie | Kategorie II | |
| Betriebstemperatur | -10 / +40°C (14 °F / 104°F) Luftfeuchtigkeit Maximal 85% nicht kondensierend | |
| Lagertemperatur | -20 / +50°C (-4 / +122°F) | |
| Display | (optional) Hintergrundbeleuchtetes alphanumerisches LCD 16 x 2 Zeichen (h = 5mm) | |
| Tastatur | (optional) 4 Folientasten | |
| Außenmaße | 128 x 73 x 20 mm (5.04 x 2.87 x 0.79 in) | |
| Montage | DIN Profil oder OMEGA Leiste | |
| Anschlüsse | Herausnehmbare Schraubklemme, Rastermaß Schraubklemmen 5.08 | |
| Stromversorgung der Wägezellen | 5 V Gleichstrom / 60 mA (maximal 4 Zellen mit 350 Ω) gegen Kurzschluss geschützt | |
| Getrennte Zelleneingänge | 4 separate Zelleneingänge mit folgenden Eigenschaften (Anbindung mit Referenz) | |
| Eingangsempfindlichkeit | 0.02 µV min | |
| Linearität | < 0,01 % des Skalenendwertes | |
| Temperaturabweichung | < 0,0003 % des Skalenendwert/°C | |
| Interne Auflösung | 24 bit | |
| Gewichtsauflösung | Bis zu 100.000 Teilungen | |
| Messbereich | Aus -1.5 mV/V zu +3.5 mV/V | |
| Augangsrate | 3 – 6 Hz (4 Kanäle) | |
| Digitalfilter | Wählbar zwischen 0,2 und 5 Hz | |
| Kalibrierung des Nullpunkts und Skalenendwert | Automatisch (theoretisch), ausführbar über seriellen Port oder optionale Tastatur | |
| Serielle Schnittstelle | N° 2: COM1: Rs232c full duplex COM2: Rs485 full duplex. | |
| Maximale Kabellänge | 15m (Rs232c) und 1000m (Rs422 und Rs485) | |
| Serielle Protokolle | ASCII, Modbus | |
| Baudrate | 1200, 2400, 4800, 9600, 19200, 38400, 115000 Anwählbar | |
| Speicher Programmcodes | 60 Kbytes FLASH erneut programmierbar on board über RS232 | |
| Datenspeicher | 4 Kbytes | |
| Normkonform | EN 61000-6-3, EN 61000-6-2, EN45501 | |

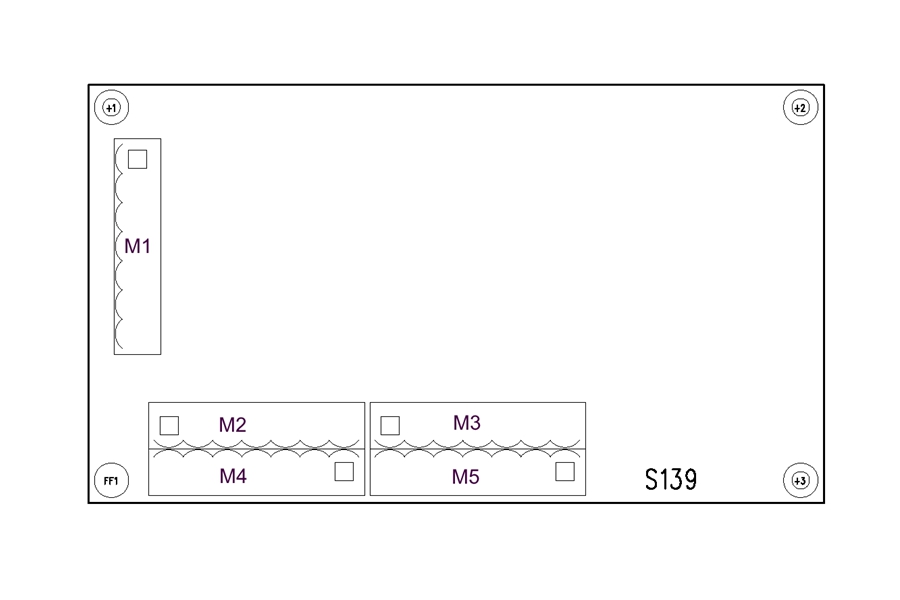

| Typ | Klemmleiste M1 7P Schritt 5.08 |
| Länge | ND |
| 1 | + 12 Vcc / 24 Vcc Power supply |
| 2 | GND (power supply) |
| 3 | RS485 + |
| 4 | RS485 - |
| 5 | RS232 Tx |
| 6 | RS232 Rx |
| 7 | RS232 GND |
| Typ | Klemmleiste M2 7P Schritt 5.08 |
| Länge | ND |
| 8 | Cell 1 cable shield |
| 9 | Load cell 1, Exc. - |
| 10 | Load cell 1, Exc. + |
| 11 | load cell 1, Ref + |
| 12 | load cell 1, Ref - |
| 13 | Load cell 1, signal - |
| 14 | Load cell 1, signal + |
| Typ | Klemmleiste M3 7P Schritt 5.08 |
| Länge | ND |
| 15 | Cell 2 cable shield |
| 16 | Load cell 2, Exc. - |
| 17 | Load cell 2, Exc. + |
| 18 | load cell 2, Ref + |
| 19 | load cell 2, Ref - |
| 20 | Load Cell 2, signal - |
| 21 | Load cell 2, signal + |
| Typ | Klemmleiste M4 7P Schritt 5.08 |
| Länge | ND |
| 22 | Load cell 3, signal + |
| 23 | Load cell 3, signal - |
| 24 | Load cell 3, ref - |
| 25 | Load cell 3, ref + |
| 26 | Load cell 3, Exc. + |
| 27 | Load cell 3, Exc. - |
| 28 | Cell 3 cable shield |
| Typ | Klemmleiste M5 7P Schritt 5.08 |
| Länge | ND |
| 29 | Load cell 4, signal + |
| 30 | Load cell 4, signal - |
| 31 | Load cell 4, Ref. - |
| 32 | Load cell 4, Ref. + |
| 33 | Load cell 4, Exc. + |
| 34 | Load cell 4, Exc. - |
| 35 | Cell 4 cable shield |
