Übertrager JBOX8

VERBINDUNGSKARTE – 8 KANÄLE

Erfassung von bis zu 8 Wägekanälen und Übertragung der erfassten Gewichte über RS232 / RS485 serielle Schnittstelle. Möglichkeit der Verwendung von STAND ALONE oder verbunden mit einem Detektor mit Funktionen zur Anzeige individueller Gewichte und Gewichtungen, Kanalsimulation, Unwuchtfunktion usw. ASCII-Master / Slave-Standardprotokoll zur Gewichtserfassung, Parameterkonfiguration und Wägekanal-Kalibrierung.

Installationshandbuch herunterladen

Zum Vergrößern auf das Bild klicken

Technische Daten

Stromversorgung	12/24 V Gleichstrom – 5 V G.S.
Stromaufnahme max	2 W
Isolierung	Klasse II
Installationskategorie	Kategorie II
Betriebstemperatur	-10 / +40°C (14 °F / 104°F) Luftfeuchtigkeit Maximal 85% nicht kondensierend
Lagertemperatur	-20 / +50°C (-4 / +122°F)
Display	(optional) Hintergrundbeleuchtetes alphanumerisches LCD 16 x 2 Zeichen (h = 5mm)
Außenmaße	260 x 88 x 56 mm / 10.24 x 3.46 x 2.20 in
Montage	DIN Profil oder OMEGA Leiste
Anschlüsse	Herausnehmbare Schraubklemme, Rastermaß Schraubklemmen 5.08
Stromversorgung der Wägezellen	5 V Gleichstrom / 60 mA (maximal 8 Zellen mit 350 Ω) gegen Kurzschluss geschützt
Getrennte Zelleneingänge	8 separate Zelleneingänge mit folgenden Eigenschaften (Anbindung mit Referenz)
Eingangsempfindlichkeit	≥ 0,02 μV
Linearität	< 0,01 % des Skalenendwertes
Temperaturabweichung	< 0,0003 % des Skalenendwert/°C
Interne Auflösung	24 bit
Gewichtsauflösung	Bis zu 100.000 Teilungen
Messbereich	Aus -1.5 mV/V zu +3.5 mV/V
Augangsrate	Aus 3 Hz zu 6 Hz (4 canali)
Digitalfilter	Wählbar zwischen 0,2 und 5 Hz
Kalibrierung des Nullpunkts und Skalenendwert	Automatisch (theoretisch), ausführbar über seriellen Port oder optionale Tastatur
Serielle Schnittstelle	N° 2: COM1: Rs232c full duplex COM2: Rs485 full duplex.
Maximale Kabellänge	15m (Rs232c) und 1000m (Rs422 und Rs485)
Serielle Protokolle	ASCII, Modbus
Baudrate	1200, 2400, 4800, 9600, 19200, 38400, 115000 Anwählbar
Speicher Programmcodes	60 Kbytes FLASH erneut programmierbar on board über RS232
Datenspeicher	4 Kbytes
Normkonform	EN 61000-6-3, EN 61000-6-2, EN45501

Vollständige und aktuelle technische Daten finden Sie im Datenblatt, das Sie hier herunterladen können

PDF-Datenblatt herunterladen

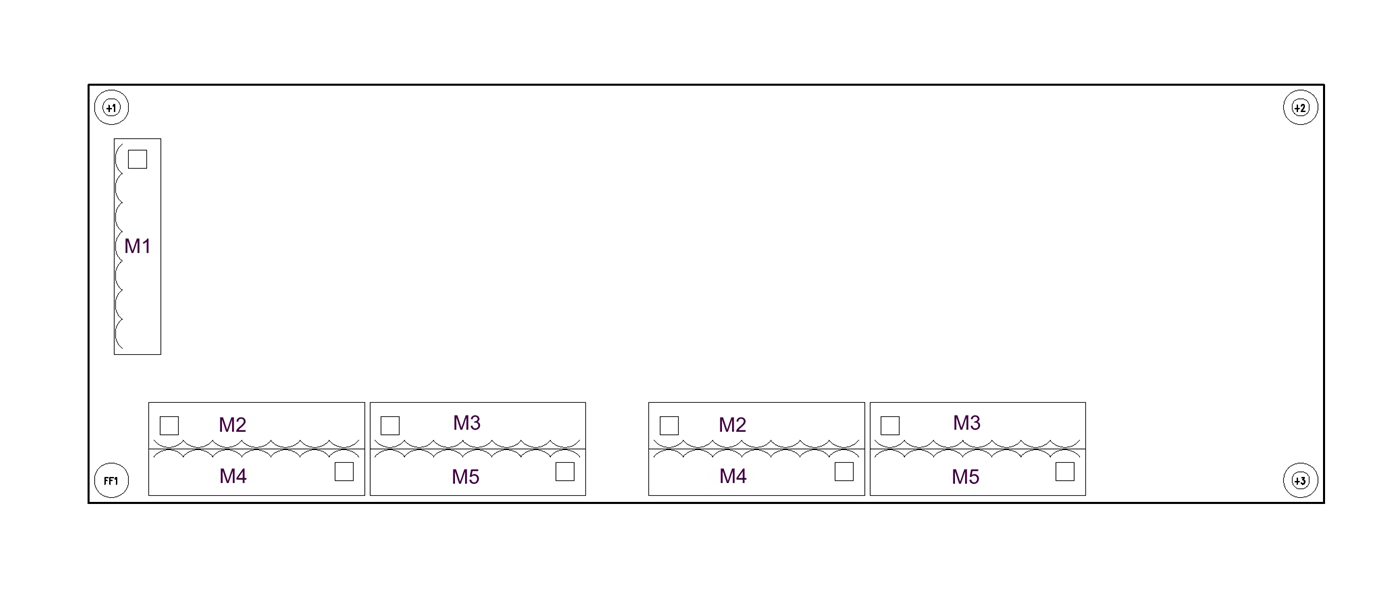

Anschlüsse

Typ	Klemmleiste M1 7P Schritt 5.08
Länge	ND
1	+ 12 Vcc / 24 Vcc Power supply
2	GND (power supply)
3	RS485 +
4	RS485 -
5	RS232 Tx
6	RS232 Rx
7	RS232 GND

Typ	Klemmleiste M2 7P Schritt 5.08
Länge	ND
8	Cell 1 cable shield
9	Load cell 1, Exc. -
10	Load cell 1, Exc. +
11	load cell 1, Ref +
12	load cell 1, Ref -
13	Load cell 1, signal -
14	Load cell 1, signal +

Typ	Klemmleiste M3 7P Schritt 5.08
Länge	ND
15	Cell 2 cable shield
16	Load cell 2, Exc. -
17	Load cell 2, Exc. +
18	load cell 2, Ref +
19	load cell 2, Ref -
20	Load Cell 2, signal -
21	Load cell 2, signal +

Typ	Klemmleiste M4 7P Schritt 5.08
Länge	ND
22	Load cell 3, signal +
23	Load cell 3, signal -
24	Load cell 3, ref -
25	Load cell 3, ref +
26	Load cell 3, Exc. +
27	Load cell 3, Exc. -
28	Cell 3 cable shield

Typ	Klemmleiste M5 7P Schritt 5.08
Länge	ND
29	Load cell 4, signal +
30	Load cell 4, signal -
31	Load cell 4, Ref. -
32	Load cell 4, Ref. +
33	Load cell 4, Exc. +
34	Load cell 4, Exc. -
35	Cell 4 cable shield

Montage der Wägezellen

Allgemeine Hinweise für Einbau und Montage von Wägezellen:

Die Krafteinleitungsrichtung der Wägezellen beachten
Die auf dem Typenschild angegebenen Temperaturgrenzen nicht überschreiten
Die Etiketten nicht von den Wägezellen entfernen
Kabel mit Schutzschläuchen oder Kabelkanälen ausreichend schützen
Jede Wägezelle mit einem geeigneten Kabel erden und gegebenenfalls die Platten des Montagezubehörs überbrücken
Nach dem Einbau der Wägezellen keine Schweißarbeiten an der Konstruktion durchführen
Mechanische Nebenschlüsse zwischen fester und gewogener Konstruktion vermeiden oder minimieren, um Wägefehler und Nullpunktabweichungen zu verhindern
Bei Vibrationen oder dynamischen Lasten die Wägezellen mit Schwingungsdämpfern schützen
Die Wägezellen mit geeigneten Abdeckungen vor Staubablagerungen schützen
