Doppel-Scherktaft-Wägezelle DT2


PDF-Datenblatt herunterladen

Doppel-Scherktaft-Wägezellen für Waagen, Zugkraftmesssysteme usw.

Doppel-Scherkraft-Wägezelle

Auf Anfrage mit ATEX oder IECEx Zertifikat


Zoom Zur Vergrößerung auf das Bild klicken

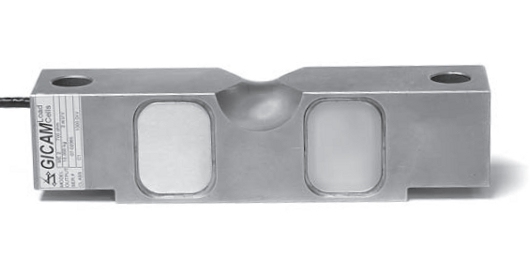

Doppel-Scherktaft-Wägezelle DT2 Doppel-Scherktaft-Wägezelle DT2 Schema
IECEX ATEX

Technische Spezifikationen

MaterialStahl
Nennlast20, 40, 50, 60 ,75, 100, 125, 150, 200 klb
Grenzlast150 % F.S.
Bruchlast300 % F.S.
SpeisespannungMaximal 15 V Gleichstrom
Ausgangssignal2 mV/V
Ausgangstoleranz0,1 % F.S.
Nulltoleranz1 % F.S.
Linearität0,03 % F.S.
Hysterese0,03 % F.S.
Wiederholbarkeit0,03 % F.S.
Eingangswiderstand700-710 ohm
Ausgangswiderstand700-705 ohm
Isolationswiderstand>= 5000 Mohm
Kriechfehler (30 Minuten)0,1 % F.S.
Thermische Kompensation-10 / +40°C (14 / +104°F)
Betriebstemperatur-20 / +70°C (-4 / +158°F)
Temperaturabweichung Nullpunkt0,003 % F.S. / °C
Temperaturabweichung Endwert0,002 % F.S. / °C
SchutzklasseIP 67
Standard Kabellänge9 m – 4 x 0,25 (Abschirmung nicht mit dem Gehäuse der Wägezelle verbunden)
Die vollstndigen und aktuellsten technischen Spezifikationen finden Sie in dem technischen Datenblatt welches hier heruntergeladen werden kann:
PDF-Datenblatt herunterladen

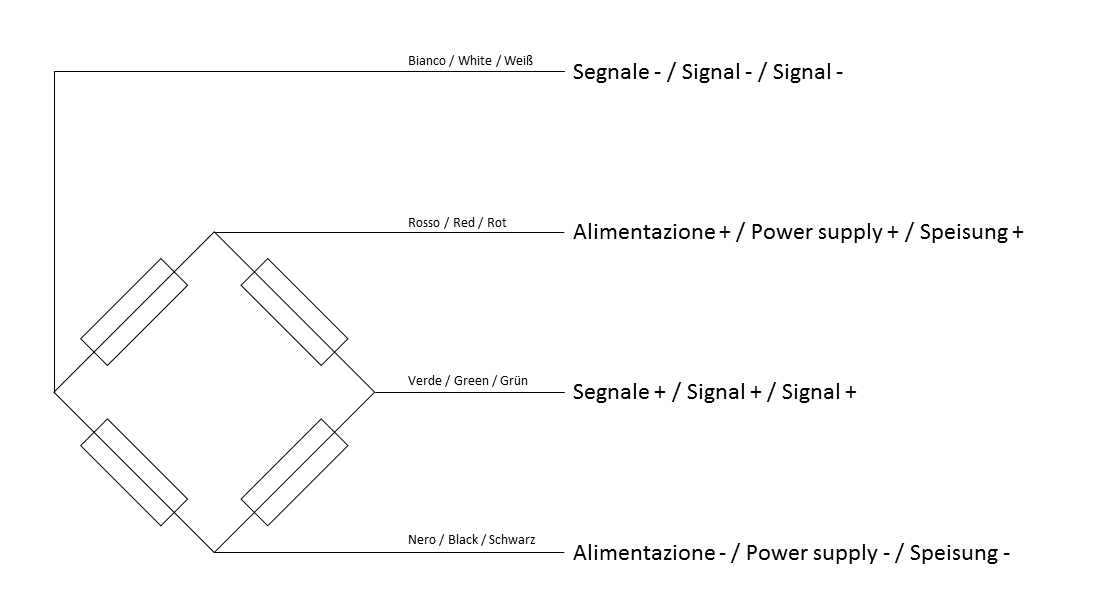

Anschlüsse

TypGESCHIRMTES KABEL 4C R5 PUR 4X0,25
Länge5 m (Bildschirm nicht mit dem Körper der Wägezelle verbunden)
Rot+ IN
Schwarz- IN
Grün+ OUT
Weiß- OUT
Anschlsse Doppel-Scherktaft-Wägezelle DT2

MOUNTING OF THE LOAD CELL

General precautions to be followed in the installation and assembly of load cells:

  • Follow the direction of application of force on the load cell
  • Do not exceed the limits of the temperature as indicated in the data sheet
  • Do not remove labels from the load cell
  • Adequately protect the cables with sleeves or channels
  • Carry out on each load cell a ground connection with suitable cable, shunt on mounting accessories
  • Do not carry out any welding on the mechanical structure after mounting the load cell
  • Avoid or reduce to a minimum level any mechanical constraints between the rigid structure and the weighing structure to avoid error in weighing and return to zero
  • In case of vibration or dynamic loads product the load cells with puffers / shock absorbers
  • Protect load cell from any dust accumulation with any appropriate means
