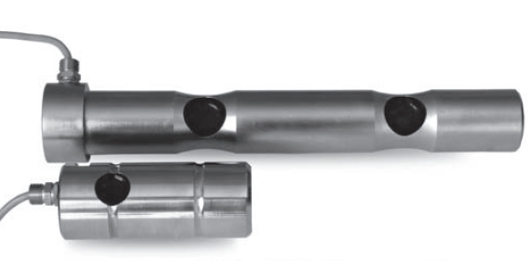

Name: Messbolzen PE
Brand: Gicam

Wägezellen mit Messbolzen für Treibscheiben, Flaschenzug, Kräne, Behälter und Wiegesysteme, Laufkräne usw.

Messbolzen

Auf Anfrage mit ATEX oder IECEx Zertifikat

Zur Vergrößerung auf das Bild klicken

Material	Edelstahl
Nennlast	1÷100 t
Grenzlast	150 % F.S.
Bruchlast	300 % F.S.
Speisespannung	Maximal 15 V Gleichstrom
Ausgangssignal	1 mV/V
Ausgangstoleranz	0,1 % F.S.
Nulltoleranz	1 % F.S.
Linearität	0,2 % F.S.
Hysterese	0,2 % F.S.
Wiederholbarkeit	0,2 % F.S.
Eingangswiderstand	350-360 ohm
Ausgangswiderstand	350-353 ohm
Isolationswiderstand	>= 2000 Mohm
Kriechfehler (30 Minuten)	0,2 % F.S.
Thermische Kompensation	-10 / +40°C (14 / +104°F)
Betriebstemperatur	-20 / +70°C (-4 / +158°F)
Temperaturabweichung Nullpunkt	0,003 % F.S. / °C
Temperaturabweichung Endwert	0,002 % F.S. / °C
Schutzklasse	IP 67
Standard Kabellänge	5 m – 4 x 0,25 (Abschirmung nicht mit dem Gehäuse der Wägezelle verbunden)

General precautions to be followed in the installation and assembly of load cells:

Follow the direction of application of force on the load cell
Do not exceed the limits of the temperature as indicated in the data sheet
Do not remove labels from the load cell
Adequately protect the cables with sleeves or channels
Carry out on each load cell a ground connection with suitable cable, shunt on mounting accessories
Do not carry out any welding on the mechanical structure after mounting the load cell
Avoid or reduce to a minimum level any mechanical constraints between the rigid structure and the weighing structure to avoid error in weighing and return to zero
In case of vibration or dynamic loads product the load cells with puffers / shock absorbers
Protect load cell from any dust accumulation with any appropriate means

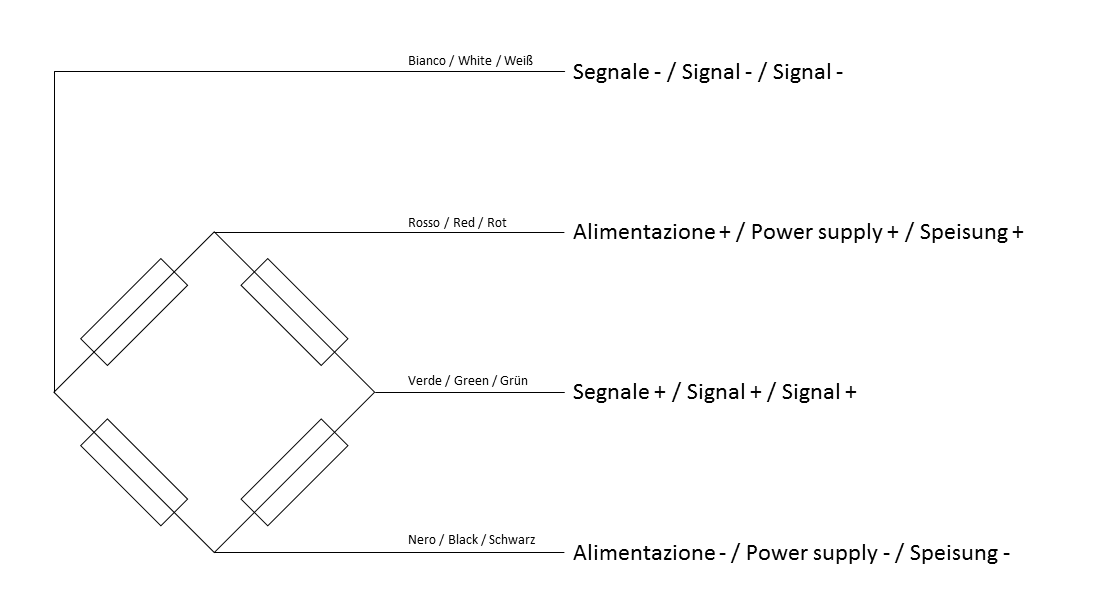

Typ	GESCHIRMTES KABEL 4C R5 PUR 4X0,25
Länge	5 m (Bildschirm nicht mit dem Körper der Wägezelle verbunden)
Rot	+ IN
Schwarz	- IN
Grün	+ OUT
Weiß	- OUT
