Riemenscheiben-Wägezelle P89-104
PDF-Datenblatt herunterladen
RIEMENSCHEIBEN-WÄGEZELLE
Eigenschaften: Kompakt, hervorragende Auflösung. Einfach zu montieren, hohe Resonanzfrequenz. Schutz vor Überlastung.
Anwendungen: Wickelmaschinen, Aufspuler, Abwickler, Drahtspanner und jede andere Anwendung bei der die Zugkraft von Kabeln, Bändern, Optikfasern, Textilfäden usw. gemessen werden muss.

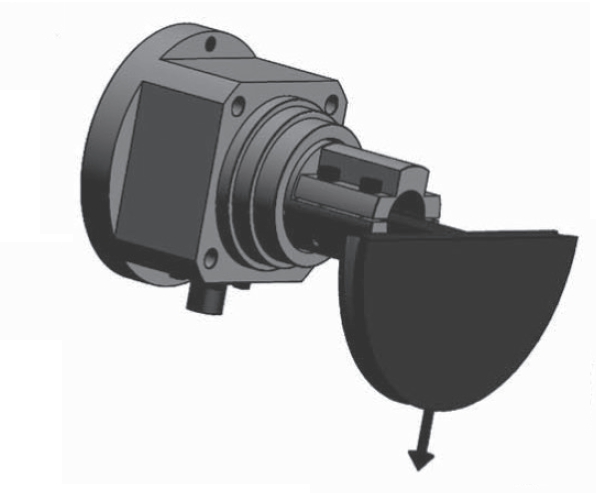

Zum Vergrößern auf das Bild klicken
Technische Daten
| Material | Aluminium/Stahl |
|---|---|
| Nennlast | 25, 50, 125, 250, 500, 1000 N |
| Grenzlast | 300 % F.S. |
| Bruchlast | 500 % F.S. |
| Speisespannung | Maximal 18 V Gleichstrom |
| Empfindlichkeit | 1 mV/V |
| Ausgangstoleranz | 0,2 % F.S. |
| Nulltoleranz | 1 % F.S. |
| Linearität | 0,2 % F.S. |
| Hysterese | 0,2 % F.S. |
| Wiederholbarkeit | 0,2 % F.S. |
| Eingangswiderstand | 350-360 ohm |
| Ausgangswiderstand | 350-353 ohm |
| Isolationswiderstand | >= 2000 Mohm |
| Kriechfehler (30 Minuten) | 0,03 % F.S. |
| Thermische Kompensation | -10 / +40°C (14 / +104°F) |
| Betriebstemperatur | -20 / +70°C (-4 / +158°F) |
| Temperaturabweichung Nullpunkt | 0,003 % F.S. / °C |
| Temperaturabweichung Endwert | 0,002 % F.S. / °C |
| Schutzklasse | IP 54 |
| Anschlüsse | Panel-Stecker UTS08E4P |
| Standard Kabellänge | Loser Gegenstecker UTS6JC8E4S, Verbindungskabel 4 x 0,25 (Länge zu definieren) |
Vollständige und aktuelle technische Daten finden Sie im Datenblatt, das Sie hier herunterladen können
PDF-Datenblatt herunterladen Anschlüsse
| Typ | VERBINDER MIL 4P IT3106A-14S |
|---|---|
| Länge | 3 m (Schirm nicht mit dem Zellenkörper verbunden) |
| Pin A | - IN |
| Pin B | - OUT |
| Pin C | + OUT |
| Pin D | + IN |

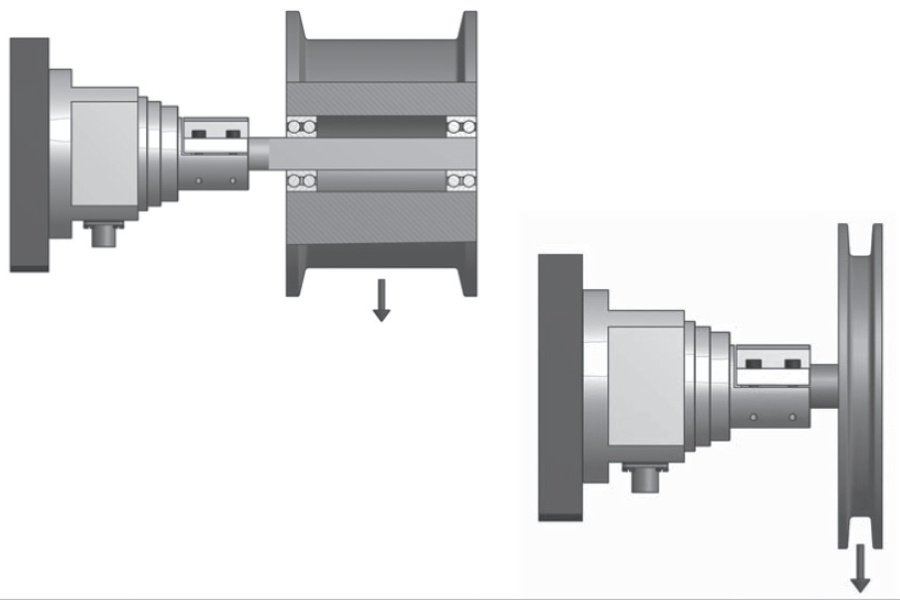

Montage der Wägezellen
Allgemeine Hinweise für Einbau und Montage von Wägezellen:
- Die Krafteinleitungsrichtung der Wägezellen beachten
- Die auf dem Typenschild angegebenen Temperaturgrenzen nicht überschreiten
- Die Etiketten nicht von den Wägezellen entfernen
- Kabel mit Schutzschläuchen oder Kabelkanälen ausreichend schützen
- Jede Wägezelle mit einem geeigneten Kabel erden und gegebenenfalls die Platten des Montagezubehörs überbrücken
- Nach dem Einbau der Wägezellen keine Schweißarbeiten an der Konstruktion durchführen
- Mechanische Nebenschlüsse zwischen fester und gewogener Konstruktion vermeiden oder minimieren, um Wägefehler und Nullpunktabweichungen zu verhindern
- Bei Vibrationen oder dynamischen Lasten die Wägezellen mit Schwingungsdämpfern schützen
- Die Wägezellen mit geeigneten Abdeckungen vor Staubablagerungen schützen
