Übertrager WST
PDF-Datenblatt herunterladen

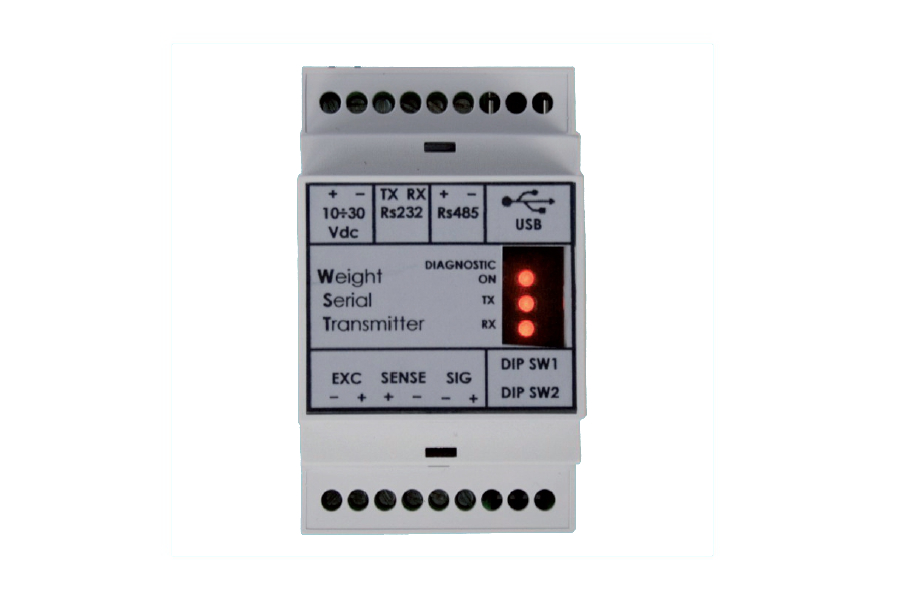

Digitaler Gewichtsgeber für Wägezellen mit voll konfigurierbarer RS232 / Rs485 / USB-Schnittstelle (Protokoll, Fortlaufende- / Master-SlaveÜbertragung, Modbus RTU, serielle Parameter).
Optionale Ethernet- und Profibus DP-Schnittstellen durch Verbindung mit externen Konvertern. Kalibriervorgang mit Probengewichten oder automatisch theoretisch.
Möglichkeit zur Auswahl einer normalen oder schnellen Gewichtsaufnahme. 3 -LED-Leuchten Diagnosestatus und Kommunikationsleitungen. STAND ALONE Konfiguration der Hauptparameter über DIP-SWITCH für schnelle Inbetriebnahme und unabhängige PC-Applikation. Konfiguration über PC-Applikation zur Kalibrierung und detaillierten Konfiguration der Parameter.
Zum Vergrößern auf das Bild klicken
Technische Daten
| Stromversorgung | 10 – 30 V Gleichstrom |
|---|---|
| Stromaufnahme max | 1 W |
| Isolierung | Klasse II |
| Installationskategorie | Kategorie II |
| Betriebstemperatur | -10 / +50 °C (14 / 122 °F) Maximal 85% nicht kondensierend |
| Lagertemperatur | -20 / +60°C (-4 / +140°F) |
| Außenmaße | 55 x 90 x 58 mm / 2.16 x 3.54 x 2.28 in (l x h x p) |
| Montage | Auf OMEGA Leiste |
| Gehäusematerial | Noryl UL 94 V-0,selbstverlöschend |
| Anschlüsse | Herausnehmbare Schraubklemme, Rastermaß Schraubklemmen 5.08 |
| Stromversorgung der Wägezellen | 5 V Gleichstrom, max. 4 Zellen |
| Linearität | < 0.01% des Skalenendwertes |
| Temperaturabweichung | < 0.001% des Skalenendwertes/C° |
| Interne Auflösung | 24 bit |
| Messbereich | -3.9 mV/V - +3.9 mV/V |
| Häufigkeit der Gewichtserfassung | 10 Hz - 80 Hz |
| Digitalfilter | 0.2 Hz - 50 Hz |
| Gewichts-Dezimalzahlen | von 0 bis 4 Dezimalstellen |
| Kalibrierung des Nullpunkts und Skalenendwert | Über Tasten ausführbar |
| Serielle Schnittstelle | COM1: Rs232c half duplex COM2: Rs422/Rs485 half duplex USB: Device, full speed. Driver für Virtual COM Port für PC, mit der Anwendung mitgeliefert |
| Maximale Kabellänge | 15m (Rs232c) und 1000m (Rs422 und Rs485) |
| Serielle Protokolle | ASCII, kontinuierlich ausdruckbar, MODBUS |
| Baudrate | Bis zu 115 Kb/s, (Default 9600 b/s) |
| Normkonform | Konformität EMC Normen: EN61000-6-2, EN61000-6-3, Konformität elektrische Sicherheit: EN61010-1 |
Vollständige und aktuelle technische Daten finden Sie im Datenblatt, das Sie hier herunterladen können
PDF-Datenblatt herunterladen Anschlüsse
| Typ | Klemmleiste WST |
|---|---|
| Länge | 15 m |
| 1 | + 10 ÷ 30 Vdc |
| 2 | GND |
| 3 | RS232 Tx |
| 4 | RS232 Rx |
| 5 | RS485 + |
| 6 | RS485 - |
| 7 | - Exc. Load cell |
| 8 | + Exc. Load cell |
| 9 | + signal load cell |
| 10 | - Signal load cell |
| 11 | - Signal load cell |
| 12 | + signal load cell |
Montage der Wägezellen
Allgemeine Hinweise für Einbau und Montage von Wägezellen:
- Die Krafteinleitungsrichtung der Wägezellen beachten
- Die auf dem Typenschild angegebenen Temperaturgrenzen nicht überschreiten
- Die Etiketten nicht von den Wägezellen entfernen
- Kabel mit Schutzschläuchen oder Kabelkanälen ausreichend schützen
- Jede Wägezelle mit einem geeigneten Kabel erden und gegebenenfalls die Platten des Montagezubehörs überbrücken
- Nach dem Einbau der Wägezellen keine Schweißarbeiten an der Konstruktion durchführen
- Mechanische Nebenschlüsse zwischen fester und gewogener Konstruktion vermeiden oder minimieren, um Wägefehler und Nullpunktabweichungen zu verhindern
- Bei Vibrationen oder dynamischen Lasten die Wägezellen mit Schwingungsdämpfern schützen
- Die Wägezellen mit geeigneten Abdeckungen vor Staubablagerungen schützen
