Rollen-Wägezelle R105A/125A/175A


PDF-Datenblatt herunterladen

ROLLEN-WÄGEZELLE

Eigenschaften: Durchgangsloch für den Rollenendstiftstift. Einfach zu installieren für neue und bestehende Maschinen, geringe Dicke. Überlastschutz.

Anwendungen: Um die Zugkraft von Bändern, Textilien, Papier, Metalllaminaten, Kunststoff, Gummi, Flexodruckmaschinen, Filmentwicklungsmaschinen usw. zu messen.


Zoom Zur Vergrößerung auf das Bild klicken

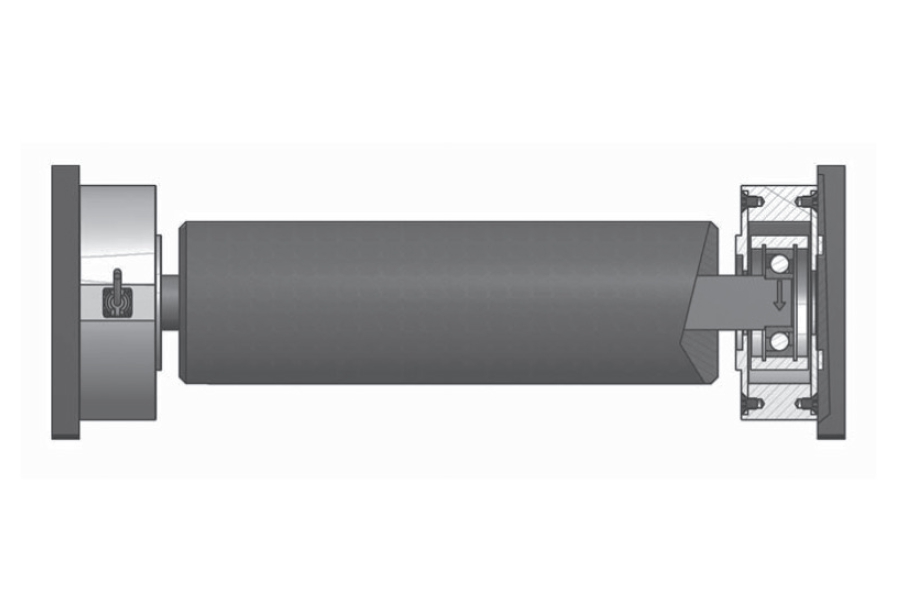

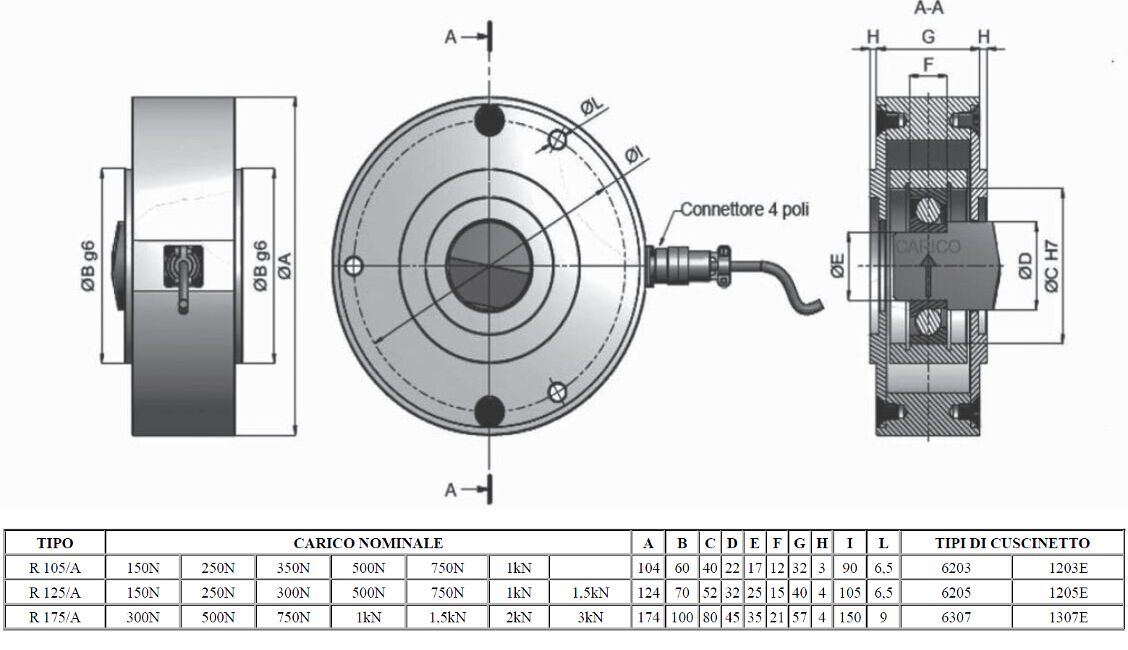

Rollen-Wägezelle R105A/125A/175A Rollen-Wägezelle R105A/125A/175A Schema Rollen-Wägezelle R105A/125A/175A Montaggio

Technische Spezifikationen

MaterialEdelstahl
Nennlast150, 250, 350, 500, 750, 1000, 1500, 2000, 3000 N
Grenzlast300 % F.S.
Bruchlast500 % F.S.
Messweg bei Nennlast0,10 mm
SpeisespannungMaximal 18 V Gleichstrom
Empfindlichkeit1 mV/V
Ausgangstoleranz0,1 % F.S.
Nulltoleranz1 % F.S.
Linearität0,1 % F.S.
Hysterese0,03 % F.S.
Wiederholbarkeit0,2 % F.S.
Eingangswiderstand350-360 ohm
Ausgangswiderstand350-353 ohm
Isolationswiderstand>= 2000 Mohm
Kriechfehler (30 Minuten)0,03 % F.S.
Thermische Kompensation-10 / +40°C (14 / +104°F)
Betriebstemperatur-20 / +70°C (-4 / +158°F)
Temperaturabweichung Nullpunkt0,003 % F.S. / °C
Temperaturabweichung Endwert0,002 % F.S. / °C
SchutzklasseIP 65
AnschlüssePanel-Stecker MQ12M5F1B030
Standard KabellängeLoser Gegenstecker 8A5000315, Verbindungskabel 4 x 0,25 (Länge zu definieren)
Die vollstndigen und aktuellsten technischen Spezifikationen finden Sie in dem technischen Datenblatt welches hier heruntergeladen werden kann:
PDF-Datenblatt herunterladen

Anschlüsse

TypSTECKVERBINDER M12 RSFM5
Länge5 - 10 m (Bildschirm nicht mit dem Körper der Wägezelle verbunden)
Pin 4- IN
Pin 2- OUT
Pin 3+ IN
Pin 1+ OUT

MOUNTING OF THE LOAD CELL

General precautions to be followed in the installation and assembly of load cells:

  • Follow the direction of application of force on the load cell
  • Do not exceed the limits of the temperature as indicated in the data sheet
  • Do not remove labels from the load cell
  • Adequately protect the cables with sleeves or channels
  • Carry out on each load cell a ground connection with suitable cable, shunt on mounting accessories
  • Do not carry out any welding on the mechanical structure after mounting the load cell
  • Avoid or reduce to a minimum level any mechanical constraints between the rigid structure and the weighing structure to avoid error in weighing and return to zero
  • In case of vibration or dynamic loads product the load cells with puffers / shock absorbers
  • Protect load cell from any dust accumulation with any appropriate means
