Rollen-Wägezelle R105B/125B/175B
PDF-Datenblatt herunterladen
ROLLEN-WÄGEZELLE
Eigenschaften: Durchgangsloch für den Rollenendstiftstift. Einfach zu installieren für neue und bestehende Maschinen, geringe Dicke. Überlastschutz.
Anwendungen: Um die Zugkraft von Bändern, Textilien, Papier, Kunststoff, Metalllaminaten, Gummi, Leder, Flexodruckmaschinen, Filmentwicklungsmaschinen usw. zu messen.
Zum Vergrößern auf das Bild klicken
Technische Daten
| Material | Aluminium/Edelstahl |
|---|---|
| Nennlast | 100, 150, 250, 350, 500, 750, 1000, 1500, 2000, 3000 N |
| Grenzlast | 300 % des Skalenendwertes |
| Bruchlast | 2000 % des Skalenendwertes |
| Messweg bei Nennlast | 0,10 mm |
| Speisespannung | Maximal 18 V Gleichstrom |
| Empfindlichkeit | 1 mV/V |
| Ausgangstoleranz | 0,2 % F.S. |
| Nulltoleranz | 1 % F.S. |
| Linearität | 0,2 % F.S. |
| Hysterese | 0,03 % F.S. |
| Wiederholbarkeit | 0,2 % F.S. |
| Eingangswiderstand | 350-360 ohm |
| Ausgangswiderstand | 350-353 ohm |
| Isolationswiderstand | >= 2000 Mohm |
| Kriechfehler (30 Minuten) | 0,03 % F.S. |
| Thermische Kompensation | -10 / +40°C (14 / +104°F) |
| Betriebstemperatur | -20 / +70°C (-4 / +158°F) |
| Temperaturabweichung Nullpunkt | 0,003 % F.S. / °C |
| Temperaturabweichung Endwert | 0,002 % F.S. / °C |
| Schutzklasse | IP 54 / IP 65 |
| Anschlüsse | Panel-Stecker MQ12M5F1B030 |
| Standard Kabellänge | Loser Gegenstecker 8A5000315, Verbindungskabel 4 x 0,25 (Länge zu definieren) |
Vollständige und aktuelle technische Daten finden Sie im Datenblatt, das Sie hier herunterladen können
PDF-Datenblatt herunterladen Anschlüsse
| Typ | STECKVERBINDER M12 RSFM5 |
|---|---|
| Länge | 5 - 10 m (Schirm nicht mit dem Zellenkörper verbunden) |
| Pin 4 | - IN |
| Pin 2 | - OUT |
| Pin 3 | + IN |
| Pin 1 | + OUT |

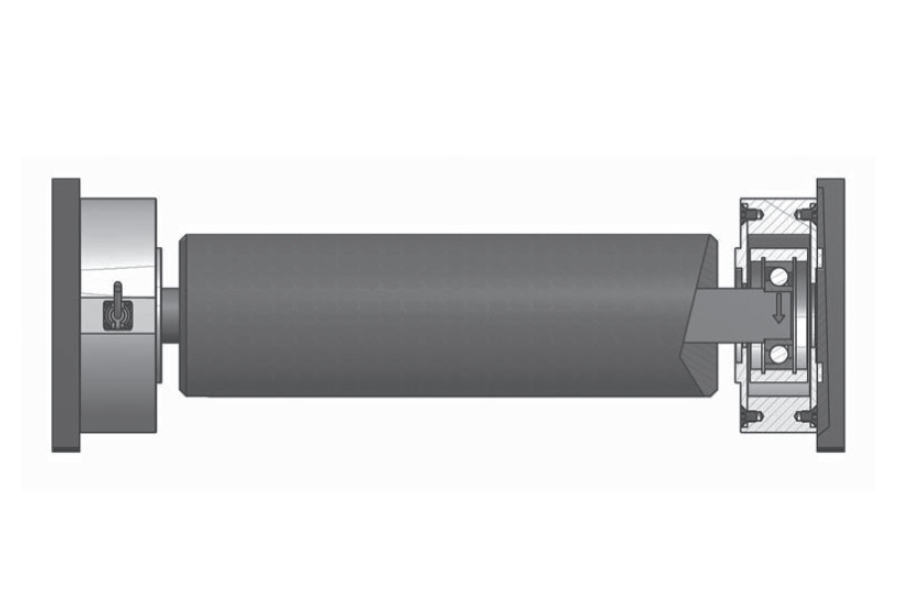

Montage der Wägezellen
Allgemeine Hinweise für Einbau und Montage von Wägezellen:
- Die Krafteinleitungsrichtung der Wägezellen beachten
- Die auf dem Typenschild angegebenen Temperaturgrenzen nicht überschreiten
- Die Etiketten nicht von den Wägezellen entfernen
- Kabel mit Schutzschläuchen oder Kabelkanälen ausreichend schützen
- Jede Wägezelle mit einem geeigneten Kabel erden und gegebenenfalls die Platten des Montagezubehörs überbrücken
- Nach dem Einbau der Wägezellen keine Schweißarbeiten an der Konstruktion durchführen
- Mechanische Nebenschlüsse zwischen fester und gewogener Konstruktion vermeiden oder minimieren, um Wägefehler und Nullpunktabweichungen zu verhindern
- Bei Vibrationen oder dynamischen Lasten die Wägezellen mit Schwingungsdämpfern schützen
- Die Wägezellen mit geeigneten Abdeckungen vor Staubablagerungen schützen
