Übertrager TRF
PDF-Datenblatt herunterladen
Gewichtsendegeräte RF 868 MHz. Wahl des RF-Kanals und Kommunikationsadresse durch DIP-SCHALTER, Speisung über externe wiederaufladbare Stiftbatterien (4 St.) oder 4.5Vdc-15 Vdc. Energiesparende Prozedur für eine lange Betriebsautonomie. PC-Anwendung für Konfiguration und Eichung.
Verbrauchsbeschränkung für lange Betriebszeit, PC-Anwendung für Konfiguration und Kalibrierung.

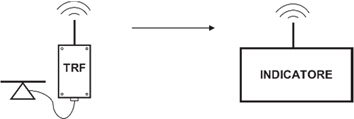

Anwendung 1: Erfassung eines Einzelgewichtes vom TRF zum Anzeigegerät
Anwendung 2: Gewichtserfassung von N TRF-Sendern mit Anzeige auf Anzeigeinstrument
Zum Vergrößern auf das Bild klicken
Technische Daten
| Stromversorgung | 4 externe AA 1,2 V Ni-Mh-Akkus oder 4,8 V Gleichstrom |
|---|---|
| Durchschnittliche Stromaufnahme | 7 mA (1x350Ω), 10 mA (4x350Ω) kontinuierliche Übertragung 2Hz, 15 mA (1x350Ω), Übertragung auf Anfrage 4Hz |
| Betriebstemperatur | -10 / +50 °C (14 / 122 °F) Maximal 85% nicht kondensierend |
| Lagertemperatur | -20 / +60°C (-4 / +140°F) |
| Außenmaße | 126 x 79 x 41 mm / 4.96 x 3.11 x 1.61 in (l x h x p) esclusa antenna e connettore |
| Gehäusematerial | Aluminium Druckguss |
| Schutzklasse | IP 65 |
| Anschlüsse | Schraubklemmen Rastermaß 5,08 mit Kabeleinführung / 5-poliger Stecker |
| Stromversorgung der Wägezellen | 3,3 V Gleichstrom |
| Getrennte Zelleneingänge | Maximal 4 Zellen mit 350 Ω |
| Eingangsempfindlichkeit | ≥ 0,02 μV |
| Linearität | < 0,01 % des Skalenendwertes |
| Temperaturabweichung | < 0,001 % des Skalenendwert/°C |
| Interne Auflösung | 24 bit |
| Messbereich | Aus -3.9 mV/V zu +3.9 mV/V |
| Augangsrate | Aus 1 Hz bis 5 Hz |
| Frequenz | 866-868 MHz |
| Anzahl RF-Kanäle | 7 wählbar über DIP Schalter |
| Anzahl Netzwerkadressen | 15 wählbar über DIP Schalter |
| Durchschnittliche Reichweite | 50 m |
| Eingang | 230 V Wechselstrom, 50 Hz |
| Durchschnittliche Batterielebensdauer | ~400 h mit 1 Zelle 350 Ohm, kontinuierliche Übertragung zu 2 Hz ~250 h mit 4 Zellen 350 Ohm, kontinuierliche Übertragung zu 2 Hz ~150 h mit 1 Zelle 350 Ohm, Übertragung auf Anfrage zu 4 Hz |
| Wiederaufladbare Elemente | 2 o. 4 Zellen AA Ni-Mh 1,2V, 2500mAh |
| Aufladezeit | 6 Stunden (2 Batterien), 14 Stunden (4 Batterien) |
| Ladungsanzeige | Rotes LED |
| Normkonform | EN 300 220 - EN 301 489 - EN60950 EN61000-6-2, EN61000-6-3, EN61010-1 |
Vollständige und aktuelle technische Daten finden Sie im Datenblatt, das Sie hier herunterladen können
PDF-Datenblatt herunterladen Anschlüsse
| Typ | Anschluss TRF Verbinder |
|---|---|
| Länge | ND |
| Pin 1 | + IN |
| Pin 2 | + OUT |
| Pin 3 | - OUT |
| Pin 4 | - IN |
| Pin 5 | SHIELD |
| Typ | Anschluss TRF Kabeldurchführung |
|---|---|
| Länge | ND |
| Pin 1 | - IN |
| Pin 2 | + IN |
| Pin 3 | - OUT |
| Pin 4 | + OUT |
Montage der Wägezellen
Allgemeine Hinweise für Einbau und Montage von Wägezellen:
- Die Krafteinleitungsrichtung der Wägezellen beachten
- Die auf dem Typenschild angegebenen Temperaturgrenzen nicht überschreiten
- Die Etiketten nicht von den Wägezellen entfernen
- Kabel mit Schutzschläuchen oder Kabelkanälen ausreichend schützen
- Jede Wägezelle mit einem geeigneten Kabel erden und gegebenenfalls die Platten des Montagezubehörs überbrücken
- Nach dem Einbau der Wägezellen keine Schweißarbeiten an der Konstruktion durchführen
- Mechanische Nebenschlüsse zwischen fester und gewogener Konstruktion vermeiden oder minimieren, um Wägefehler und Nullpunktabweichungen zu verhindern
- Bei Vibrationen oder dynamischen Lasten die Wägezellen mit Schwingungsdämpfern schützen
- Die Wägezellen mit geeigneten Abdeckungen vor Staubablagerungen schützen
