Rollen-Wägezelle C220
PDF-Datenblatt herunterladen
ROLLEN-WÄGEZELLE
Eigenschaften: Scherkraft-Wägezelle mit Oberflächen-Montage, einfach mit einer Halterung zu montieren. Sehr robust.
Anwendungen: Zum Wiegen von Textil-, Papier-, Nylonwalzen usw.

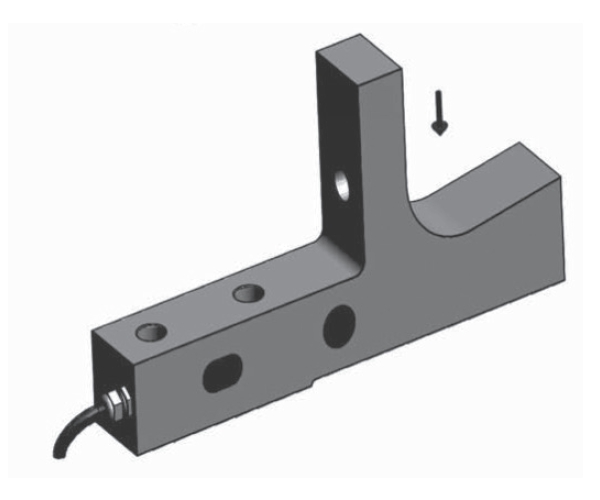

Zum Vergrößern auf das Bild klicken
Technische Daten
| Material | Edelstahl |
|---|---|
| Nennlast | 250, 500, 1000, 1500 kg |
| Grenzlast | 200 % F.S. |
| Bruchlast | 300 % F.S. |
| Messweg bei Nennlast | 0,20 mm |
| Speisespannung | Maximal 18 V Gleichstrom |
| Empfindlichkeit | 1 mV/V |
| Ausgangstoleranz | 0,1 % F.S. |
| Nulltoleranz | 1 % F.S. |
| Linearität | 0,1 % F.S. |
| Hysterese | 0,03 % F.S. |
| Wiederholbarkeit | 0,1 % F.S. |
| Eingangswiderstand | 350-360 ohm |
| Ausgangswiderstand | 350-353 ohm |
| Isolationswiderstand | >= 2000 Mohm |
| Kriechfehler (30 Minuten) | 0,03 % F.S. |
| Thermische Kompensation | -10 / +40°C (14 / +104°F) |
| Betriebstemperatur | -20 / +70°C (-4 / +158°F) |
| Temperaturabweichung Nullpunkt | 0,003 % F.S. / °C |
| Temperaturabweichung Endwert | 0,002 % F.S. / °C |
| Schutzklasse | IP 65 |
| Standard Kabellänge | 10 m – 6 x 0,35 (Abschirmung nicht mit dem Gehäuse der Wägezelle verbunden) |
Vollständige und aktuelle technische Daten finden Sie im Datenblatt, das Sie hier herunterladen können

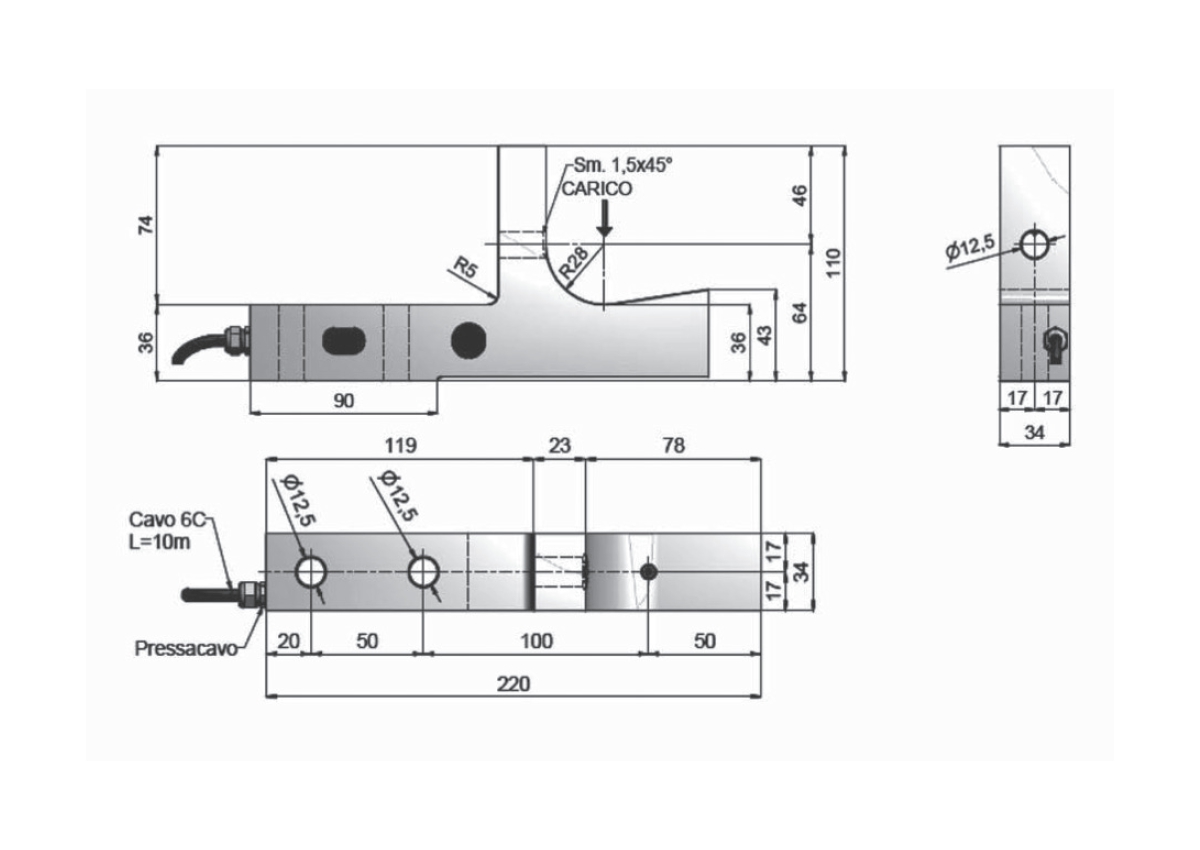

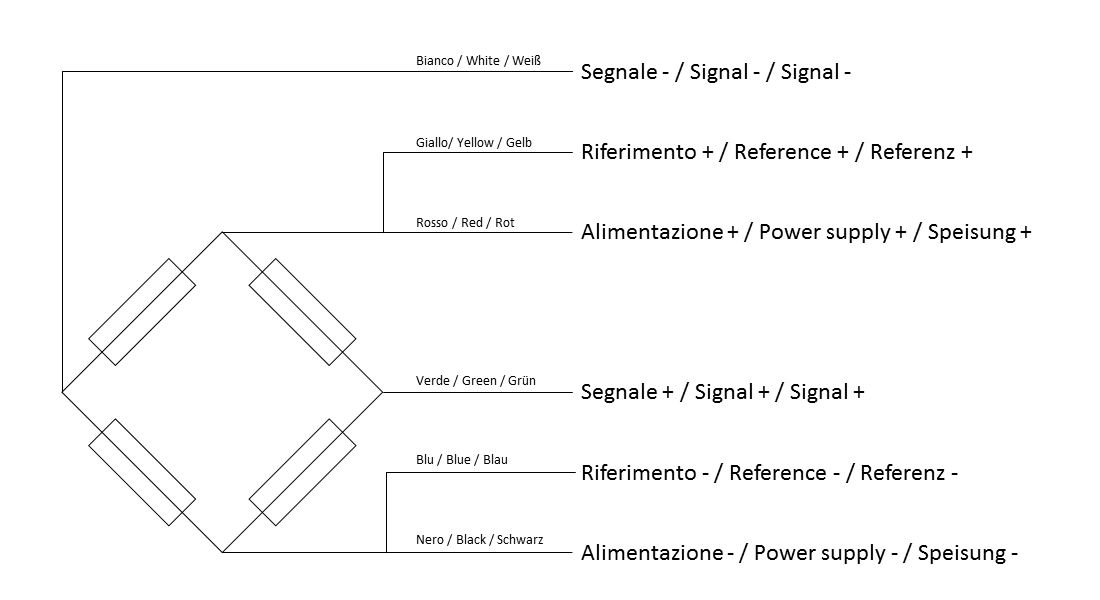

PDF-Datenblatt herunterladen Anschlüsse
| Typ | GESCHIRMTES KABEL 6C R6 PVC 6X0,30 |
|---|---|
| Länge | 10 m (Schirm nicht mit dem Zellenkörper verbunden) |
| Rot | + IN |
| Schwarz | - IN |
| Gelb | + REF |
| Blau | - REF |
| Grün | + OUT |
| Weiß | - OUT |

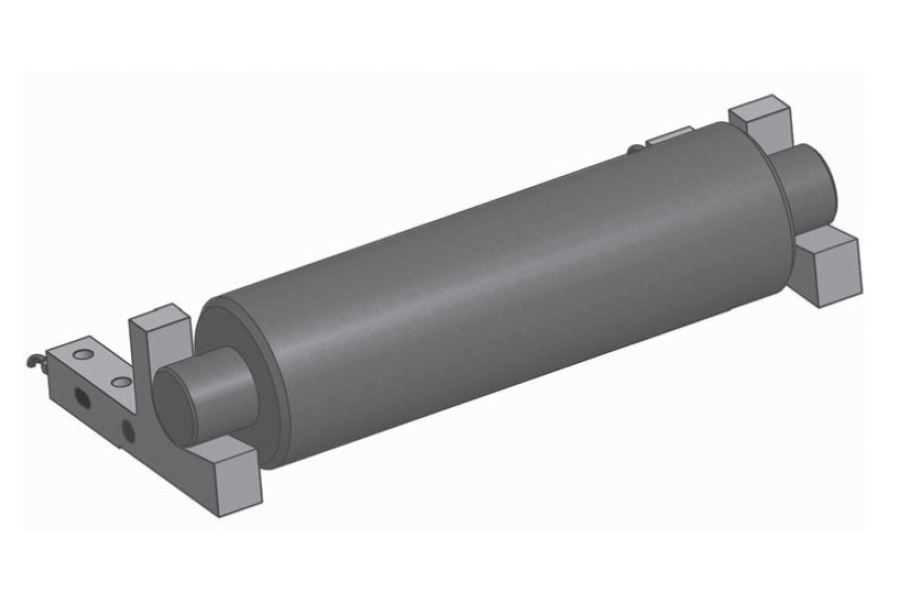

Montage der Wägezellen
Allgemeine Hinweise für Einbau und Montage von Wägezellen:
- Die Krafteinleitungsrichtung der Wägezellen beachten
- Die auf dem Typenschild angegebenen Temperaturgrenzen nicht überschreiten
- Die Etiketten nicht von den Wägezellen entfernen
- Kabel mit Schutzschläuchen oder Kabelkanälen ausreichend schützen
- Jede Wägezelle mit einem geeigneten Kabel erden und gegebenenfalls die Platten des Montagezubehörs überbrücken
- Nach dem Einbau der Wägezellen keine Schweißarbeiten an der Konstruktion durchführen
- Mechanische Nebenschlüsse zwischen fester und gewogener Konstruktion vermeiden oder minimieren, um Wägefehler und Nullpunktabweichungen zu verhindern
- Bei Vibrationen oder dynamischen Lasten die Wägezellen mit Schwingungsdämpfern schützen
- Die Wägezellen mit geeigneten Abdeckungen vor Staubablagerungen schützen
