Anzeigegeräte RQ
PDF-Datenblatt herunterladen
Gicam Gewicht-Indikatoren sind Gewichtanzeiger-Geräte, die mit Wägezellen verbunden sind. Wir haben Multifunktionsdisplayer zum Wiegen und Dosieren, zum Brückenwägen, mit Lastbegrenzer. Tragbare Displays sind in bequemen Aktentaschen erhältlich. Wir haben Panel-Montage, tragbare, DIN und OMEGA Bar Halterungen, analoge Indikatoren und Touchscreens Anzeigen. IP65 Produkte sind mit Staubschutz erhältlich. Gicam Indikatoren unterstützen industrielle Kommunikationsprotokolle wie PROFIBUS, PROFINET, MODBUS und vieles mehr.

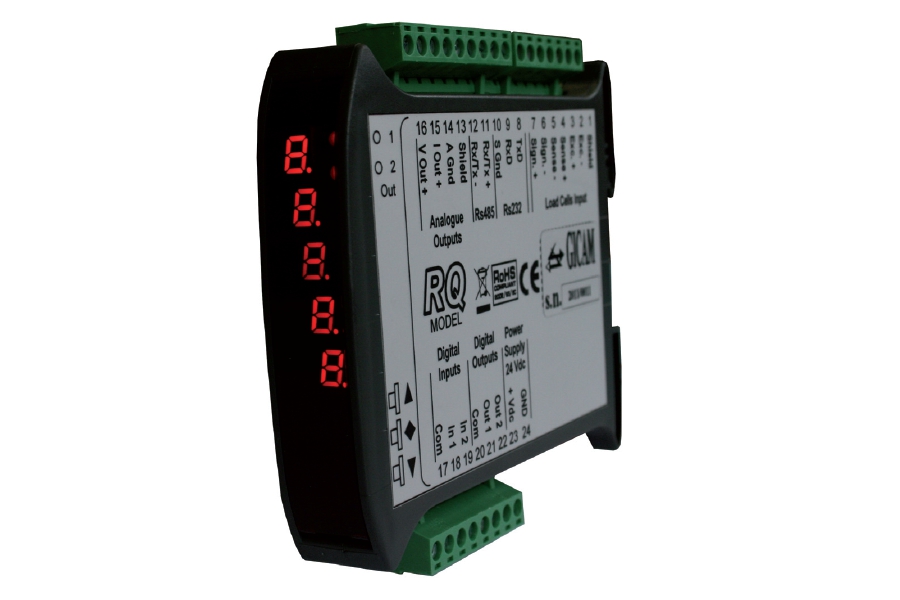

Digital VERSTÄRKER für Wägezellen
Zum Vergrößern auf das Bild klicken
Technische Daten
| Stromversorgung | 24 V Gleichstrom ± 10% gegen Verpolung geschützt, Schutz mit rücksetzbarer Sicherung |
|---|---|
| Stromaufnahme max | 2 W |
| Isolierung | Klasse II |
| Installationskategorie | Kategorie II |
| Betriebstemperatur | -10 / +50 °C (14 / 122 °F) Maximal 85% nicht kondensierend |
| Lagertemperatur | -10 / +60°C (-4 / +140°F) |
| Display | Numerisch mit 5 roten LED Anzeigen mit je 7 Segmenten (h 7 mm) |
| Led | 2 LED mit 3 mm (Funktionsstatus) |
| Tastatur | 3 Tasten (hinter Frontverkleidung) |
| Außenmaße | 110 mm x 120 mm x 23 mm / 4.33 x 4.72 x 0.90 in (l x h x p) inklusive Klemmanschlüsse |
| Montage | Halterung DIN oder OMEGA Leiste |
| Gehäusematerial | Mix ABS/PC selbstverlöschend |
| Anschlüsse | Herausnehmbare Schraubklemme, Rastermaß Schraubklemmen 5.08 |
| Eigenschaften des Zelleneingangs | Maximal 4 Zellen mit 350 Ω parallel geschalten(oder 8 Zellen mit 700 Ω) |
| Linearität | < 0.01%des Skalenendwert |
| Temperaturabweichung | < 0.001% des Skalenendwert/°C |
| Interne Auflösung | 16 - 24 bit |
| Messbereich | Von -2,6 mV/V bis +2,6 mV/V |
| Digitalfilter | Wählbar 0.1 Hz – 50 Hz |
| Gewichts-Dezimalzahlen | Von 0 bis 3 Dezimalstellen |
| Kalibrierung des Nullpunkts und Skalenendwert | Über Tasten ausführbar |
| Kontrolle Zellenkabelunterbrechung | Ja |
| Analogausgang unter Spannung | ± 10 V / ± 5 V |
| Auflösung | 16 bits |
| Kalibrierung | Digital über Tasten |
| Impedanz | Min. 10 kΩ |
| Linearität | 0.03% des Skalenendwert |
| Temperaturabweichung | 0.002% des Skalenendwert/°C |
| Analogausgang unter Strom | 0 - 20 mA / 4 - 20 mA |
| Auflösung | 16 bits |
| Kalibrierung | Digital über Tasten |
| Impedanz | ≤ 300 Ω |
| Linearität | 0.03% des Skalenendwert |
| Temperaturabweichung | 0.002% des Skalenendwert/°C |
| Logische Ausgänge | 2 Relaisausgänge (24 V Gleichstrom / V Wechselstrom ein Schließer) - 1A Relaiskontaktkapazität |
| Logische Eingänge | Nr. 2 optoisoliert |
| Serielle Schnittstelle | Rs232 half duplex Rs485 half duplex (opzionale) |
| Maximale Kabellänge | 15 m / 49ft (Rs232c) – 1000 m / 3280 ft (Rs485) |
| Baudrate | 1200, 2400, 4800, 9600, 19200, 38400, 115200 wählbar |
| Feldbus | Option: PROFIBUS DP, DeviceNet |
| Normkonform | Konformität EMC Normen: EN61000-6-2, EN61000-6-3, Konformität elektrische Sicherheit: EN61010-1 |
Vollständige und aktuelle technische Daten finden Sie im Datenblatt, das Sie hier herunterladen können

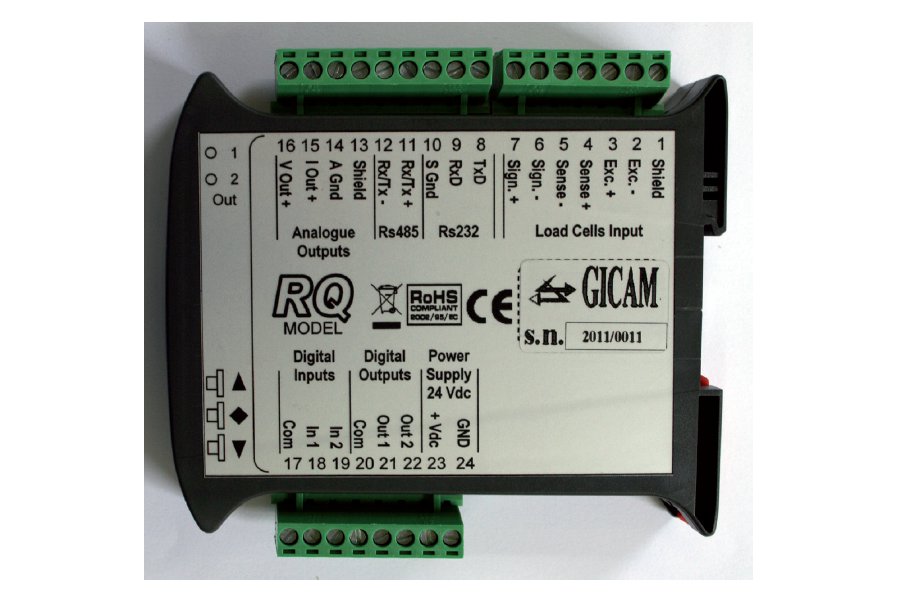

PDF-Datenblatt herunterladen Anschlüsse
| Typ | Klemmleiste 9P Schritt 5.08 mm |
|---|---|
| Länge | ND |
| 8 | RS232 Tx |
| 9 | RS232 Rx |
| 10 | RS232 GND |
| 11 | RS485 + (Optional) |
| 12 | RS485 - (Optional) |
| 13 | Shield |
| 14 | - Analog out GND |
| 15 | Analog output 4-20 / 0-20 mA |
| 16 | Analog output 0-10V / ± 10V |
| Typ | Klemmleiste 7P Schritt 5.08 mm |
|---|---|
| Länge | ND |
| 1 | Shield |
| 2 | - Exc. Load cell |
| 3 | + Exc. Load cell |
| 4 | + Reference |
| 5 | - Reference |
| 6 | - Signal |
| 7 | + Signal |
| Typ | Klemmleiste 8P Schritt 5.08 mm |
|---|---|
| Länge | ND |
| 17 | Common input |
| 18 | Input 1 (optoisolated) |
| 19 | Input 2 (optoisolated) |
| 20 | Common output |
| 21 | Output 1 (relè 24 Vdc 1A NA) |
| 22 | Output 2 (relè 24 Vdc 1A NA) |
| 23 | Power supply 24 Vdc |
| 24 | Power supply 0 Vdc |
Montage der Wägezellen
Allgemeine Hinweise für Einbau und Montage von Wägezellen:
- Die Krafteinleitungsrichtung der Wägezellen beachten
- Die auf dem Typenschild angegebenen Temperaturgrenzen nicht überschreiten
- Die Etiketten nicht von den Wägezellen entfernen
- Kabel mit Schutzschläuchen oder Kabelkanälen ausreichend schützen
- Jede Wägezelle mit einem geeigneten Kabel erden und gegebenenfalls die Platten des Montagezubehörs überbrücken
- Nach dem Einbau der Wägezellen keine Schweißarbeiten an der Konstruktion durchführen
- Mechanische Nebenschlüsse zwischen fester und gewogener Konstruktion vermeiden oder minimieren, um Wägefehler und Nullpunktabweichungen zu verhindern
- Bei Vibrationen oder dynamischen Lasten die Wägezellen mit Schwingungsdämpfern schützen
- Die Wägezellen mit geeigneten Abdeckungen vor Staubablagerungen schützen
