Anzeigegeräte WIN7
PDF-Datenblatt herunterladen
Gicam Gewicht-Indikatoren sind Gewichtanzeiger-Geräte, die mit Wägezellen verbunden sind. Wir haben Multifunktionsdisplayer zum Wiegen und Dosieren, zum Brückenwägen, mit Lastbegrenzer. Tragbare Displays sind in bequemen Aktentaschen erhältlich. Wir haben Panel-Montage, tragbare, DIN und OMEGA Bar Halterungen, analoge Indikatoren und Touchscreens Anzeigen. IP65 Produkte sind mit Staubschutz erhältlich. Gicam Indikatoren unterstützen industrielle Kommunikationsprotokolle wie PROFIBUS, PROFINET, MODBUS und vieles mehr.
ANZEIGEGERÄT
Zum Vergrößern auf das Bild klicken
Technische Daten
| Stromversorgung | Batterie 6 V Gleichstrom, externe Stromversorgung 230 V Wechselstrom, 7,5 V Gleichstrom |
|---|---|
| Stromaufnahme max | 5 W |
| Isolierung | Klasse III |
| Betriebstemperatur | -10 / +40°C (14 °F / 104°F) Luftfeuchtigkeit Maximal 85% nicht kondensierend |
| Lagertemperatur | -20 / +50°C (-4 / +122°F) |
| Display | Numerische 5-stellige, 7-Segment-LED (h 20 mm) |
| Led | 3 3-mm-Anzeige-LEDs |
| Tastatur | 4 mechanische Tasten |
| Außenmaße | 160 mm x 95 mm x 60 mm /6.30 x 3.74 x 2.36 in (l x h x p) |
| Gehäusematerial | ABS |
| Schutzklasse | IP 40 |
| Anschlüsse | Rundsteckverbinder Stromversorgung. 9-polige SUB-D-Pan-Anschlüsse |
| Stromversorgung der Wägezellen | 5 V Gleichstrom / 60 mA (maximal 4 Zellen mit 350 Ω parallel) gegen Kurzschluss geschützt |
| Eingangsempfindlichkeit | 0.1 µV min |
| Linearität | < 0.01% des Skalenendwertes |
| Temperaturabweichung | < 0.001% des Skalenendwert/°C |
| Interne Auflösung | 24 bit |
| Gewichtsauflösung | Bis zu 60.000 Divisionen (6.000 bei metrischen Divisionen) |
| Messbereich | -0.5 / +3.5 mV/V |
| Häufigkeit der Gewichtserfassung | 6 Hz - 25 Hz |
| Digitalfilter | 0,5 Hz – 5 Hz, wählbar |
| Gewichts-Dezimalzahlen | Von 0 bis 3 Dezimalstellen |
| Kalibrierung des Nullpunkts und Skalenendwert | Über Tasten ausführbar |
| Serielle Schnittstelle | RS232c |
| Maximale Kabellänge | 15 m |
| Serielle Protokolle | ASCII |
| Baudrate | 9600 bit/s |
| Speicher Programmcodes | 64 kbyte FLASH reprogrammierbar on board von RS232 |
| Datenspeicher | 2 Kbytes |
| Optionaler Steuerdaten-Speicher | 1 MB (bis zu 160.000 Wägungen gespeichert) |
| Normkonform | Normen-Konformität EN61000-6-2, EN61000-6-3, EN45501, EN60950 |
Vollständige und aktuelle technische Daten finden Sie im Datenblatt, das Sie hier herunterladen können
PDF-Datenblatt herunterladen Anschlüsse

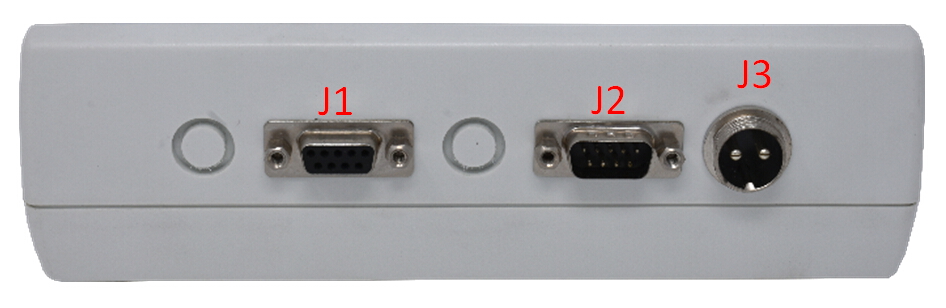

| Typ | Buchse J1 9P SUB-D (Zelle) |
|---|---|
| Länge | ND |
| 1 | Shield |
| 2 | + Power Supply |
| 3 | + Signal |
| 4 | - Signal |
| 5 | + Reference |
| 6 | - Reference |
| 7 | - Power supply |
| Typ | Steckverbinder J2 9P SUB-D (serial RS232) |
|---|---|
| Länge | ND |
| 1 | NC |
| 2 | RX |
| 3 | TX |
| 4 | NC |
| 5 | GND |
| 6 | NC |
| 7 | NC |
| Typ | Verbinder J3 |
|---|---|
| Länge | ND |
| 1 | - Power Supply |
| 2 | + 7,5 V |
Montage der Wägezellen
Allgemeine Hinweise für Einbau und Montage von Wägezellen:
- Die Krafteinleitungsrichtung der Wägezellen beachten
- Die auf dem Typenschild angegebenen Temperaturgrenzen nicht überschreiten
- Die Etiketten nicht von den Wägezellen entfernen
- Kabel mit Schutzschläuchen oder Kabelkanälen ausreichend schützen
- Jede Wägezelle mit einem geeigneten Kabel erden und gegebenenfalls die Platten des Montagezubehörs überbrücken
- Nach dem Einbau der Wägezellen keine Schweißarbeiten an der Konstruktion durchführen
- Mechanische Nebenschlüsse zwischen fester und gewogener Konstruktion vermeiden oder minimieren, um Wägefehler und Nullpunktabweichungen zu verhindern
- Bei Vibrationen oder dynamischen Lasten die Wägezellen mit Schwingungsdämpfern schützen
- Die Wägezellen mit geeigneten Abdeckungen vor Staubablagerungen schützen
